Prometheus+Grafana+Alertmanager 构建监控系统

Prometheus 介绍

Prometheus 是一个开源的系统监控和报警系统，现在已经加入到 CNCF 基金会，成为继 k8s 之后第二个在 CNCF 托管的项目，在 kubernetes 容器管理系统中，通常会搭配 prometheus 进行监控，同时也支持多种 exporter 采集数据，还支持 pushgateway 进行数据上报，Prometheus 性能足够支撑上万台规模的集群。

Prometheus 特点

多维度数据模型

每一个时间序列数据都由 metric 度量指标名称和它的标签 labels 键值对集合唯一确定：

这个 metric 度量指标名称指定监控目标系统的测量特征（如：http_requests_total- 接收 http 请求的总计数）。labels 开启了 Prometheus 的多维数据模型：对于相同的度量名称，通过不同标签列表的结合, 会形成特定的度量维度实例。(例如：所有包含度量名称为/api/tracks 的 http 请求，打上 method=POST 的标签，则形成了具体的 http 请求)。这个查询语言在这些度量和标签列表的基础上进行过滤和聚合。改变任何度量上的任何标签值，则会形成新的时间序列图。
灵活的查询语言（PromQL）

可以对采集的 metrics 指标进行加法，乘法，连接等操作；
可以直接在本地部署，不依赖其他分布式存储；
通过基于 HTTP 的 pull 方式采集时序数据；
可以通过中间网关 pushgateway 的方式把时间序列数据推送到 prometheus server 端；
可通过服务发现或者静态配置来发现目标服务对象（targets）。
有多种可视化图像界面，如 Grafana 等。
高效的存储，每个采样数据占 3.5 bytes 左右，300 万的时间序列，30s 间隔，保留 60 天，消耗磁盘大概 200G。
做高可用，可以对数据做异地备份，联邦集群，部署多套 prometheus，pushgateway 上报数据

样本：在时间序列中的每一个点称为一个样本（sample），样本由以下三部分组成：

指标（metric）：指标名称和描述当前样本特征的 labelsets；
时间戳（timestamp）：一个精确到毫秒的时间戳；
样本值（value）：一个 folat64 的浮点型数据表示当前样本的值。

表示方式：

通过如下表达方式表示指定指标名称和指定标签集合的时间序列：

<metric name>{<label name>=<label value>, …}

例如，指标名称为 api_http_requests_total，标签为 method=”POST” 和 handler=”/messages”的时间序列可以表示为：

api_http_requests_total{method=”POST”, handler=”/messages”}

Prometheus 组件介绍

Prometheus Server: 用于收集和存储时间序列数据。
Client Library: 客户端库，检测应用程序代码，当 Prometheus 抓取实例的 HTTP 端点时，客户端库会将所有跟踪的 metrics 指标的当前状态发送到 prometheus server 端。
Exporters: prometheus 支持多种 exporter，通过 exporter 可以采集 metrics 数据，然后发送到prometheus server 端，所有向 promtheus server 提供监控数据的程序都可以被称为 exporter

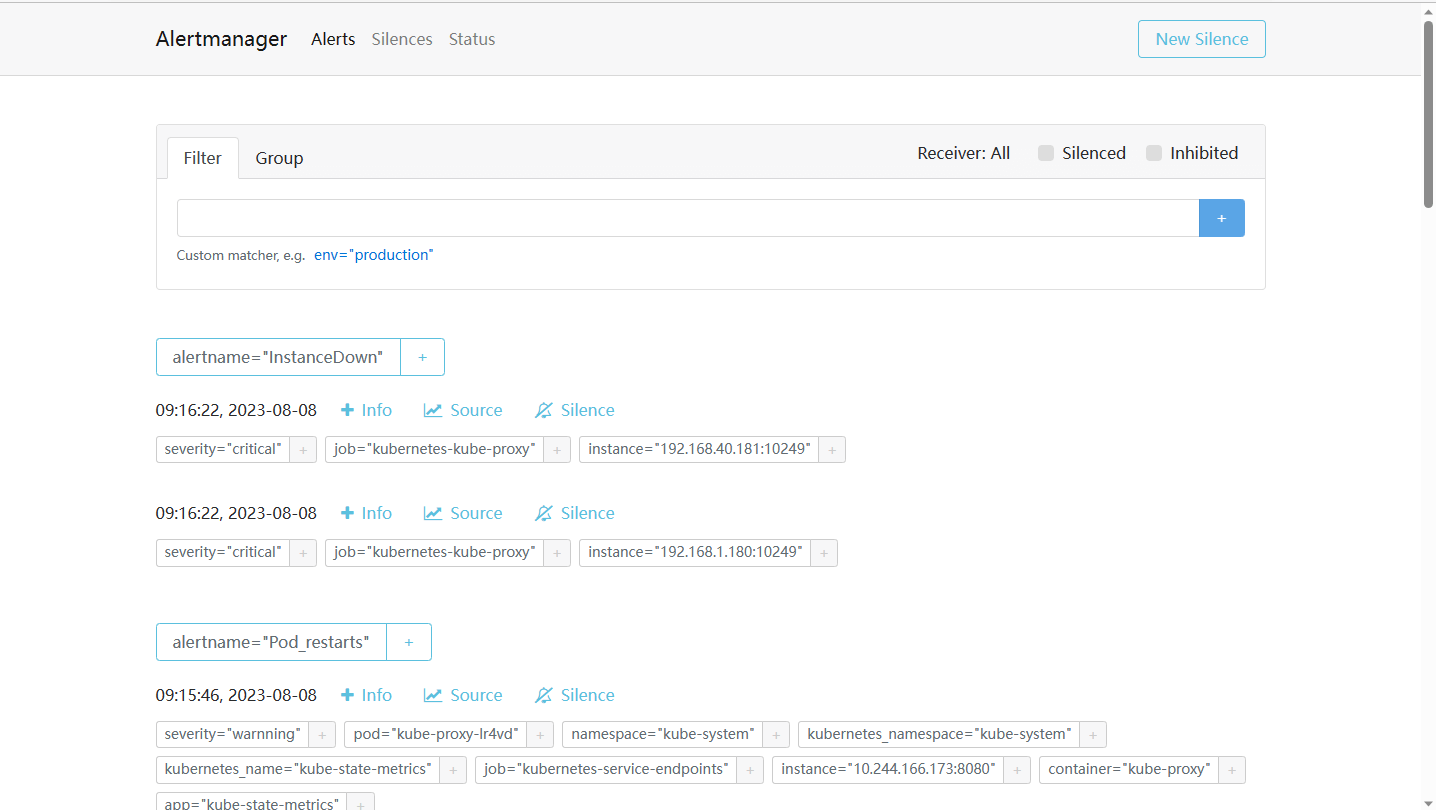

Alertmanager: 从 Prometheus server 端接收到 alerts 后，会进行去重，分组，并路由到相应的接收方，发出报警，常见的接收方式有：电子邮件，微信，钉钉, slack 等。

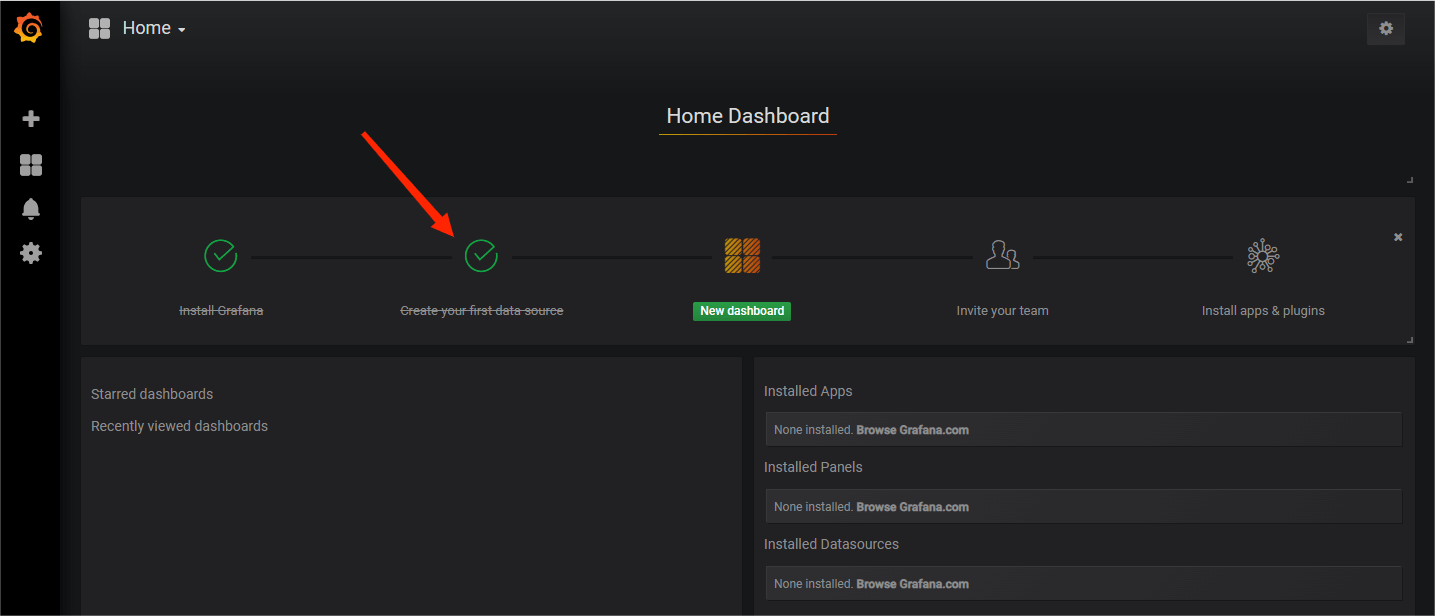

Grafana：监控仪表盘，可视化监控数据
pushgateway: 各个目标主机可上报数据到 pushgateway，然后 prometheus server 统一从pushgateway 拉取数据。

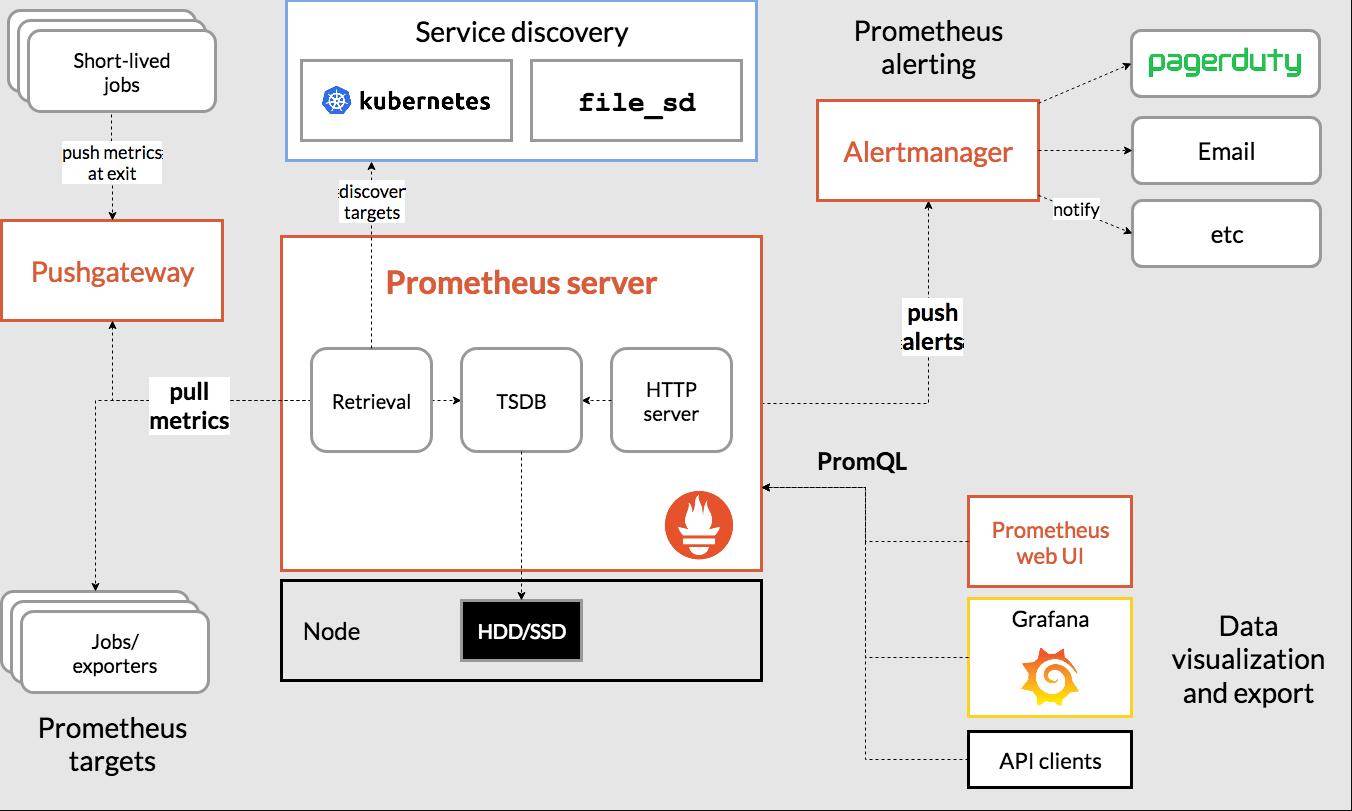

从上图可发现，Prometheus 整个生态圈组成主要包括 prometheus server，Exporter，pushgateway，alertmanager，grafana，Web ui 界面，Prometheus server 由三个部分组成，

Retrieval，Storage，PromQL

Retrieval 负责在活跃的 target 主机上抓取监控指标数据

Storage 存储主要是把采集到的数据存储到磁盘中

PromQL 是 Prometheus 提供的查询语言模块。

Prometheus 工作流程

Prometheus server 可定期从活跃的（up）目标主机上（target）拉取监控指标数据，目标主机的监控数据可通过配置静态 job 或者服务发现的方式被 prometheus server 采集到，这种方式默认的 pull方式拉取指标；也可通过 pushgateway 把采集的数据上报到 prometheus server 中；还可通过一些组件自带的 exporter 采集相应组件的数据；
Prometheus server 把采集到的监控指标数据保存到本地磁盘或者数据库；

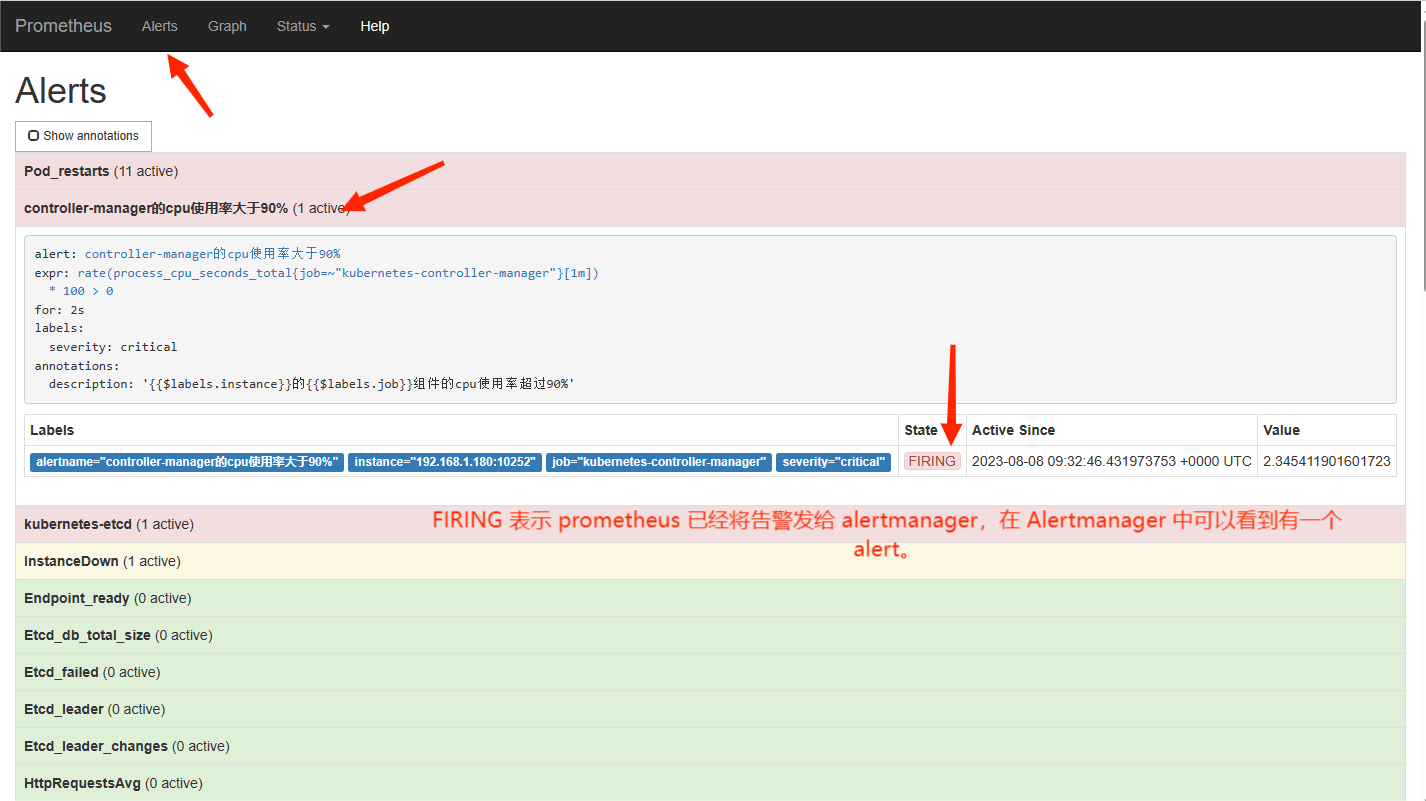

Prometheus 采集的监控指标数据按时间序列存储，通过配置报警规则，把触发的报警发送到 alertmanager

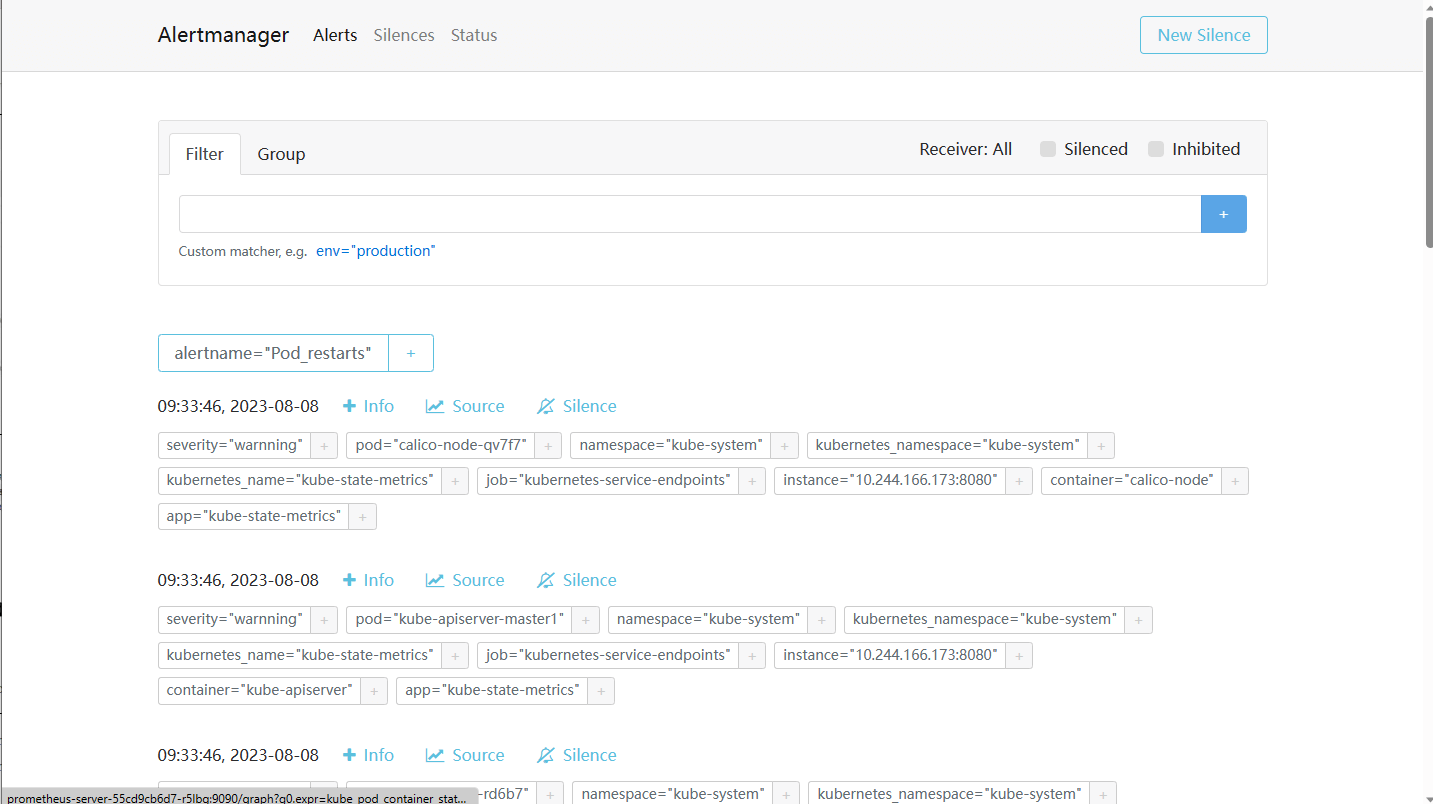

Alertmanager 通过配置报警接收方，发送报警到邮件，微信或者钉钉等

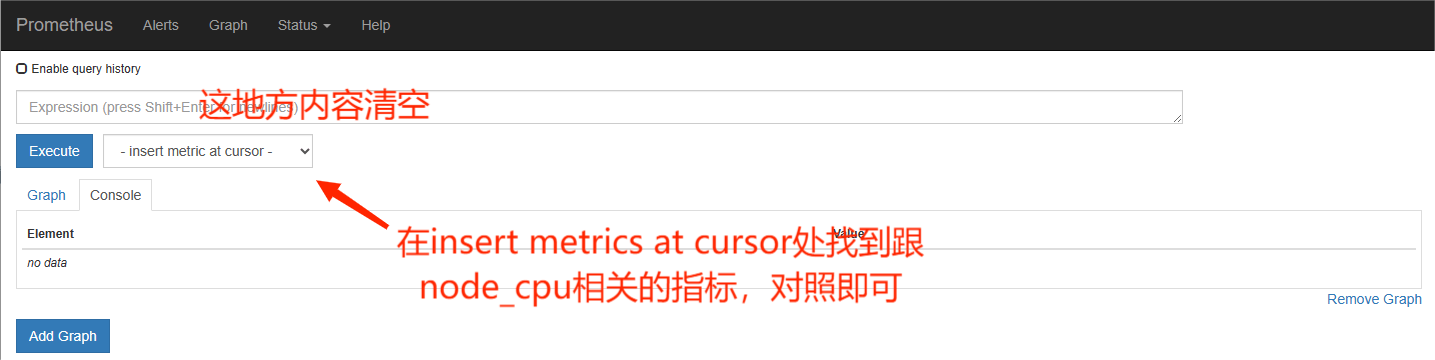

Prometheus 自带的 web ui 界面提供 PromQL 查询语言，可查询监控数据

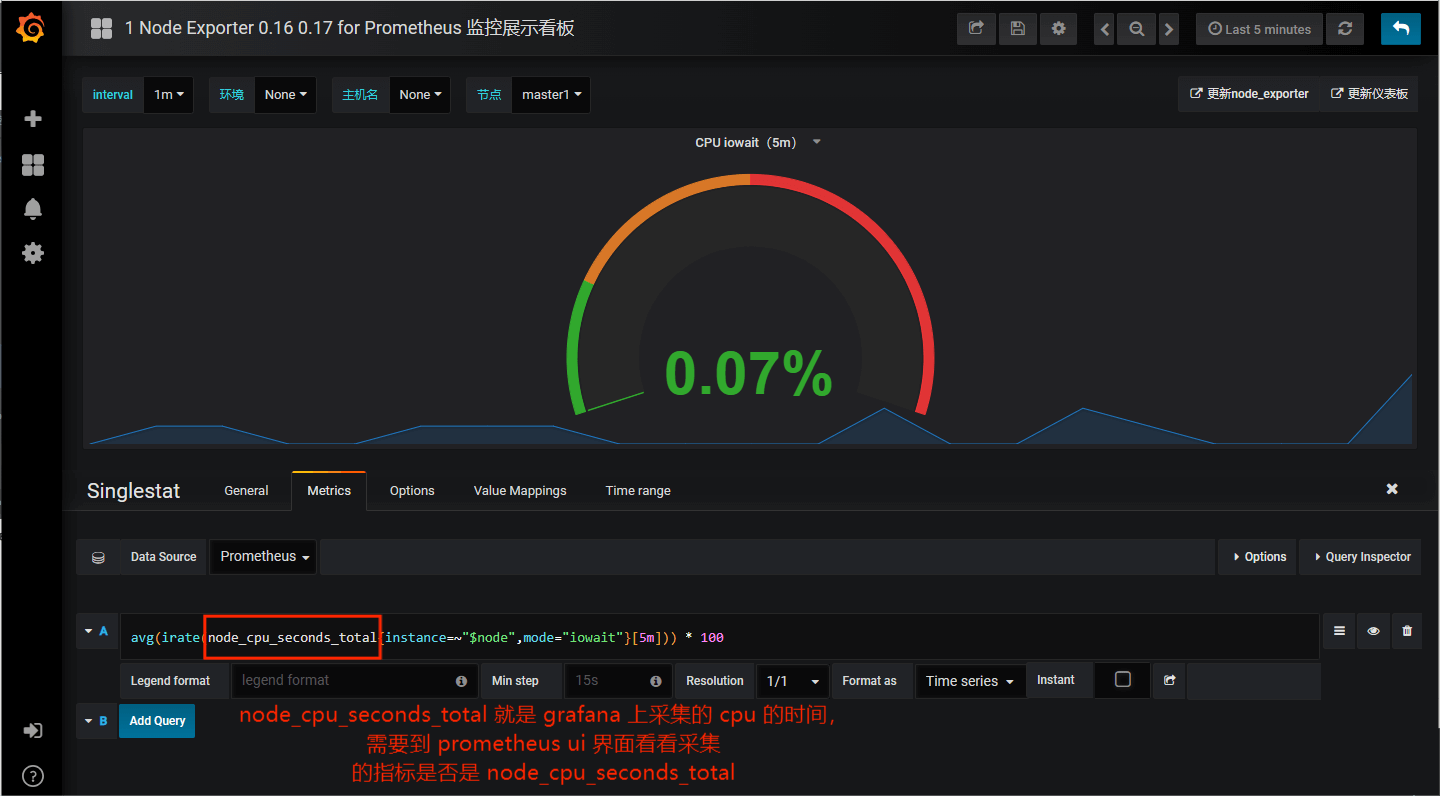

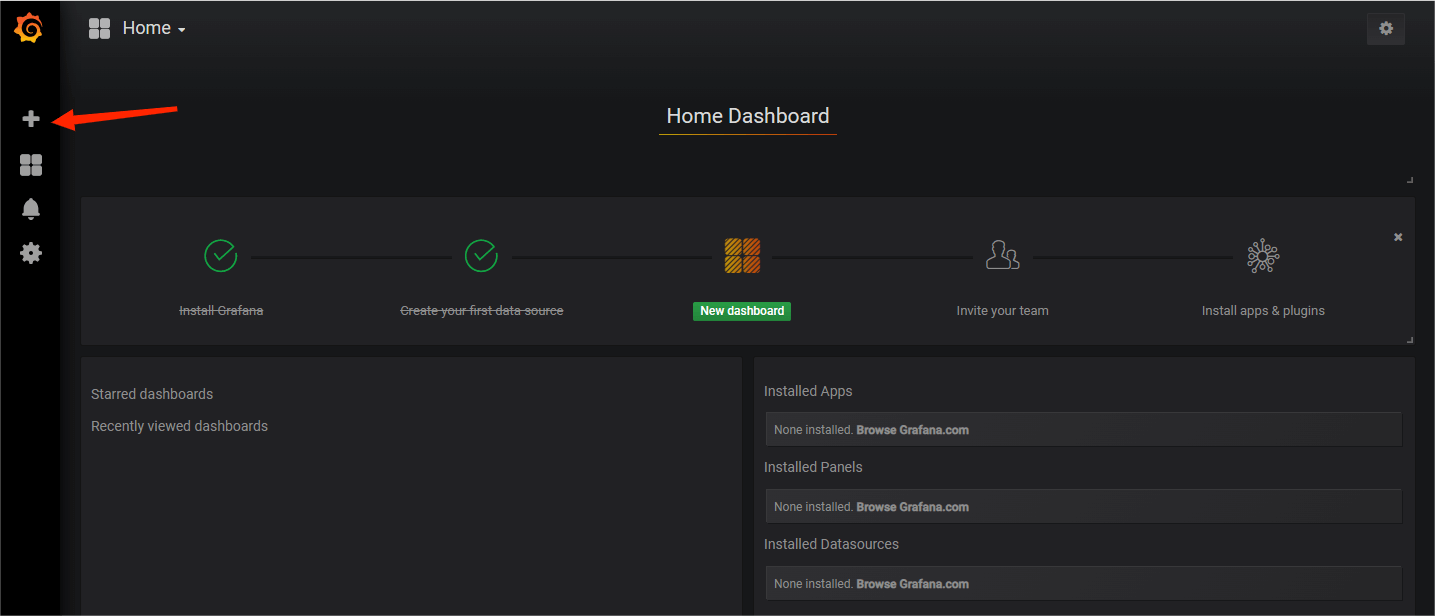

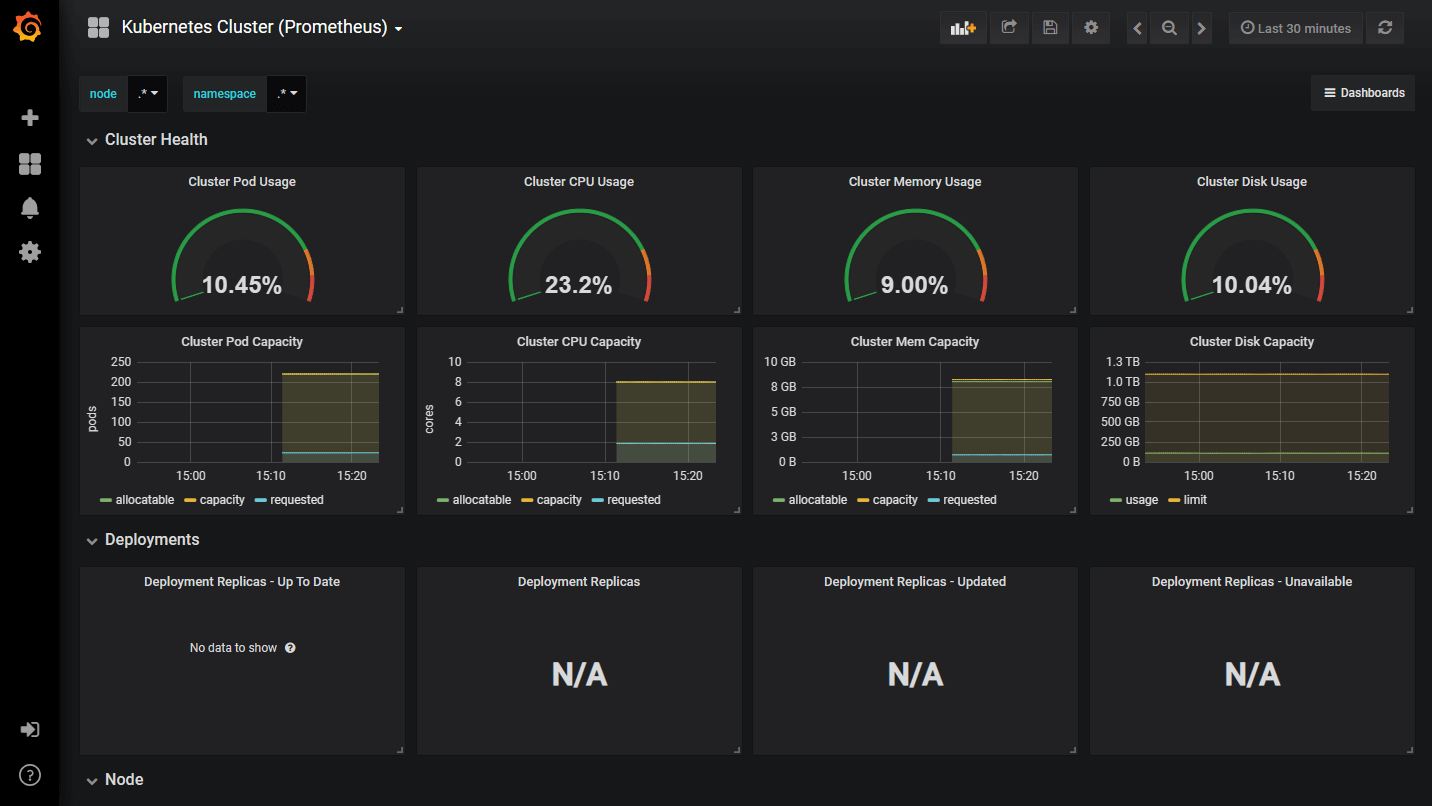

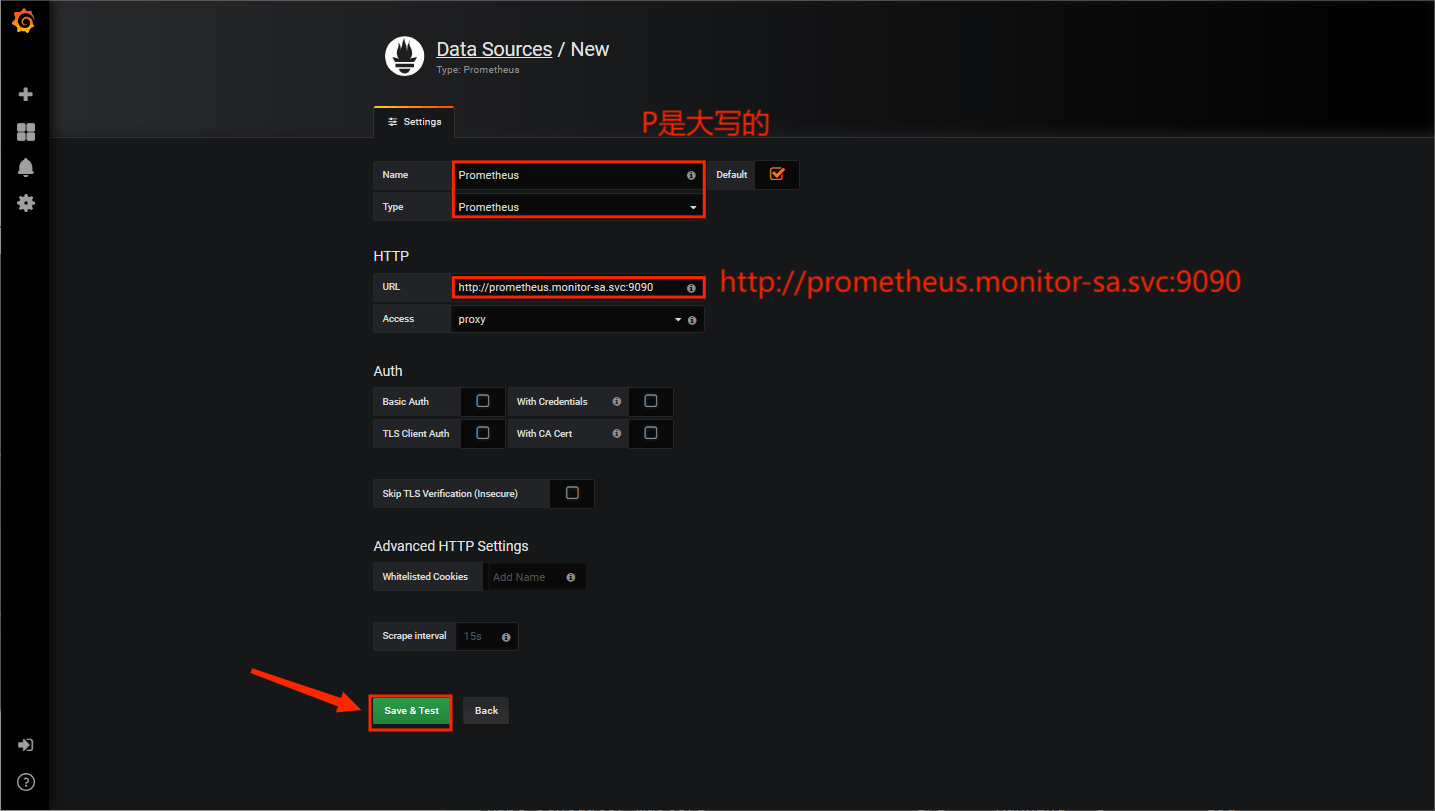

Grafana 可接入 prometheus 数据源，把监控数据以图形化形式展示出

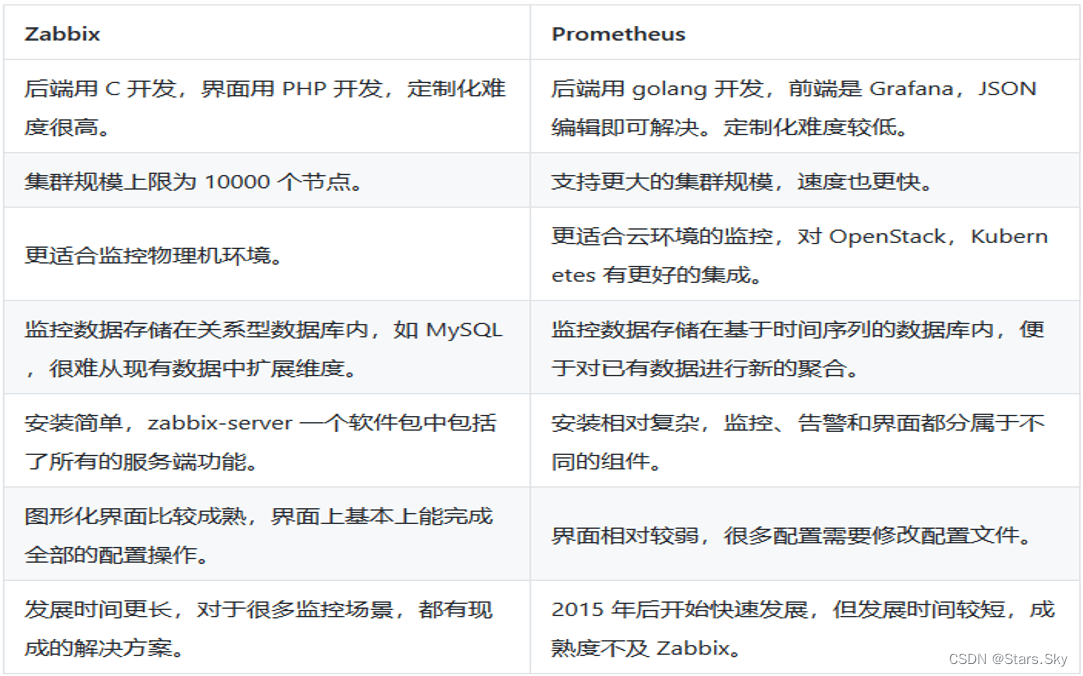

Prometheus 和 zabbix 对比分析

Prometheus 的几种部署模式

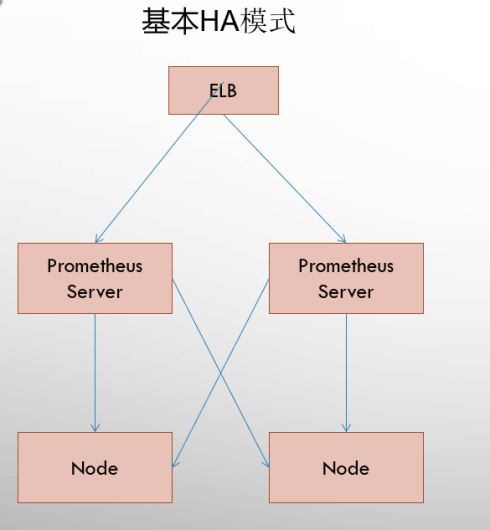

基本高可用模式

基本的 HA 模式只能确保 Promthues 服务的可用性问题，但是不解决 Prometheus Server 之间的数据一致性问题以及持久化问题(数据丢失后无法恢复)，也无法进行动态的扩展。因此这种部署方式适合监控规模不大，Promthues Server 也不会频繁发生迁移的情况，并且只需要保存短周期监控数据的场景。

基本高可用+远程存储

在解决了 Promthues 服务可用性的基础上，同时确保了数据的持久化，当 Promthues Server 发生宕机或者数据丢失的情况下，可以快速的恢复。同时 Promthues Server 可能很好的进行迁移。因此，该方案适用于用户监控规模不大，但是希望能够将监控数据持久化，同时能够确保 Promthues Server 的可迁移性的场景。

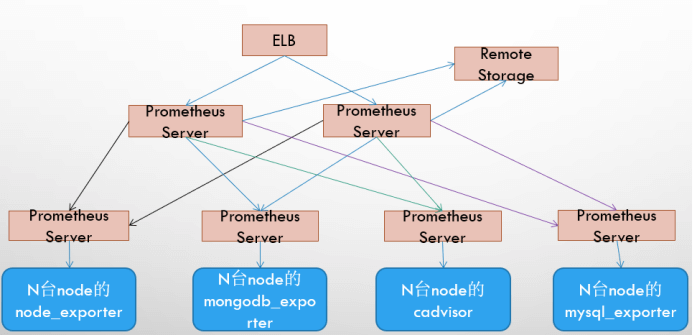

基本HA+远程存储+联邦集群方案

Promthues 的性能瓶颈主要在于大量的采集任务，因此用户需要利用 Prometheus 联邦集群的特性，将不同类型的采集任务划分到不同的 Promthues 子服务中，从而实现功能分区。例如一个 Promthues Server 负责采集基础设施相关的监控指标，另外一个 Prometheus Server 负责采集应用监控指标。再有上层 Prometheus Server 实现对数据的汇聚。

Prometheus 的四种数据类型

Counter：计数器类型

Counter 用于累计值，例如记录请求次数、任务完成数、错误发生次数。
一直增加，不会减少
重启进程后，会被重置

例如：

http_response_total {method=”GET”,endpoint=”/api/tracks”} 100

http_response_total {method=”GET”,endpoint=”/api/tracks”} 160

Counter 类型数据可以让用户方便的了解事件产生的速率的变化，在 PromQL 内置的相关操作函数可以提供相应的分析，比如以 HTTP 应用请求量来进行说明

通过 rate() 函数获取 HTTP 请求量的增长率

rate(http_requests_total[5m])
查询当前系统中，访问量前10和HTTP地址

topk(10, http_requests_total)

Gauge：测量器类型

Gauge 是常规数值，例如温度变化、内存使用变化
可变大，可变小
重启进程后，会被重置

例如：

memory_usage_bytes {host=”master-01”} 100

memory_usage_bytes {host=”master-01”} 30

memory_usage_bytes {host=”master-01”} 50

memory_usage_bytes {host=”master-01”} 80

对于 Gauge 类型的监控指标，通过 PromQL 内置函数 delta() 可以获取样本在一段时间内的变化情况，例如，计算 CPU 温度在两小时内的差异：

dalta(cpu_temp_celsius {host=”zeus”}[2h])

你还可以通过 PromQL 内置函数 predict_linear() 基于简单线性回归的方式，对样本数据的变化趋势做出预测。例如，基于 2 小时的样本数据，来预测主机可用磁盘空间在 4 个小时之后的剩余情况：

predict_linear(node_filesystem_free{job=”node”}[2h], 4 * 3600) < 0

histogram：柱状图

在 Prometheus 系统的查询语言中，有三种作用
1. 在一段时间范围内对数据进行采样（通常是请求持续时间或响应大小等），并将其计入可配置的存储桶（bucket）中. 后续可通过指定区间筛选样本，也可以统计样本总数，最后一般将数据展示为直方图。
2. 对每个采样点值累计和(sum)
3. 对采样点的次数累计和(count)
度量指标名称: [basename]_上面三类的作用度量指标名称
1. [basename]_bucket{le=”上边界”}, 这个值为小于等于上边界的所有采样点数量
2. [basename]_sum
3. [basename]_count
如果定义一个度量类型为 Histogram，则 Prometheus 会自动生成三个对应的指标

为什需要用 histogram 柱状图？

在大多数情况下人们都倾向于使用某些量化指标的平均值，例如 CPU 的平均使用率、页面的平均响应时间。这种方式的问题很明显，以系统 API 调用的平均响应时间为例：如果大多数 API 请求都维在 100ms 的响应时间范围内，而个别请求的响应时间需要 5s，那么就会导致某些 WEB 页面的响应时间落到中位数的情况，而这种现象被称为长尾问题。

为了区分是平均的慢还是长尾的慢，最简单的方式就是按照请求延迟的范围进行分组。例如，统计延迟在 0~~10ms 之间的请求数有多少，而 10~~20ms 之间的请求数又有多少。通过这种方式可以快速分析

系统慢的原因。Histogram 和 Summary 都是为了能够解决这样问题的存在，通过 Histogram 和 Summary 类型的监控指标，我们可以快速了解监控样本的分布情况。

Histogram 类型的样本会提供三种指标（假设指标名称为 <basename>）：样本的值分布在 bucket 中的数量，命名为 _bucket{le=”<上边界>”}。解释的更通俗易懂一点，这个值表示指标值小于等于上边界的所有样本数量。

在总共 2 次请求当中。http 请求响应时间 <=0.005 秒的请求次数为 0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.005”,} 0.0

在总共 2 次请求当中。http 请求响应时间 <=0.01 秒的请求次数为 0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.01”,} 0.0

在总共 2 次请求当中。http 请求响应时间 <=0.025 秒的请求次数为 0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.025”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.05”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.075”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.1”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.25”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.5”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”0.75”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”1.0”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”2.5”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”5.0”,} 0.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”7.5”,} 2.0

在总共 2 次请求当中。http 请求响应时间 <=10 秒的请求次数为 2

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”10.0”,} 2.0

io_namespace_http_requests_latency_seconds_histogram_bucket{path=”/“,method=”GET”,code=”200”,le=”+Inf”,} 2.0

所有样本值的大小总和，命名为 <basename>_sum。

实际含义：发生的 2 次 http 请求总的响应时间为 13.107670803000001 秒

io_namespace_http_requests_latency_seconds_histogram_sum{path=”/“,method=”GET”,code=”200”,} 13.107670803000001

样本总数，命名为 <basename>_count。值和 <basename>_bucket{le=”+Inf”} 相同。

实际含义：当前一共发生了 2 次 http 请求

io_namespace_http_requests_latency_seconds_histogram_count{path=”/“,method=”GET”,code=”200”,} 2.0

注意：

bucket 可以理解为是对数据指标值域的一个划分，划分的依据应该基于数据值的分布。注意后面的采样点是包含前面的采样点的，假设 xxx_bucket{…,le=”0.01”} 的值为 10，而xxx_bucket{…,le=”0.05”} 的值为 30，那么意味着这 30 个采样点中，有 10 个是小于 0.01s 的，其余 20 个采样点的响应时间是介于 0.01s 和 0.05s 之间的。

可以通过 histogram_quantile() 函数来计算 Histogram 类型样本的分位数。分位数可能不太好理解，你可以理解为分割数据的点。我举个例子，假设样本的 9 分位数（quantile=0.9）的值为 x，即表示小于 x 的采样值的数量占总体采样值的 90%。Histogram 还可以用来计算应用性能指标值（Apdex score）。

summary

与 Histogram 类型类似，用于表示一段时间内的数据采样结果（通常是请求持续时间或响应大小等），但它直接存储了分位数（通过客户端计算，然后展示出来），而不是通过区间来计算。它也有三种作用：

对于每个采样点进行统计，并形成分位图。（如：正态分布一样，统计低于 60 分不及格的同学比例，统计低于 80 分的同学比例，统计低于 95 分的同学比例）
统计班上所有同学的总成绩(sum)
统计班上同学的考试总人数(count)

带有度量指标的[basename]的 summary 在抓取时间序列数据有如命名。
1. 观察时间的 φ-quantiles (0 ≤ φ ≤ 1), 显示为[basename]{分位数=”[φ]”}
2. [basename]_sum，是指所有观察值的总和
3. [basename]_count， 是指已观察到的事件计数值

样本值的分位数分布情况，命名为 <basename>{quantile=”<φ>”}。

含义：这 12 次 http 请求中有 50% 的请求响应时间是 3.052404983s

io_namespace_http_requests_latency_seconds_summary{path=”/“,method=”GET”,code=”200”,quantile=”0.5”,} 3.052404983

含义：这 12 次 http 请求中有 90% 的请求响应时间是 8.003261666s

io_namespace_http_requests_latency_seconds_summary{path=”/“,method=”GET”,code=”200”,quantile=”0.9”,} 8.003261666

所有样本值的大小总和，命名为 <basename>_sum。

含义：这 12 次 http 请求的总响应时间为 51.029495508s

io_namespace_http_requests_latency_seconds_summary_sum{path=”/“,method=”GET”,code=”200”,} 51.029495508

样本总数，命名为 <basename>_count。

含义：当前一共发生了 12 次 http 请求

io_namespace_http_requests_latency_seconds_summary_count{path=”/“,method=”GET”,code=”200”,} 12.0

现在可以总结一下 Histogram 与 Summary 的异同：

它们都包含了 <basename>_sum 和 <basename>_count 指标

Histogram 需要通过 <basename>_bucket 来计算分位数，而 Summary 则直接存储了分位数的值。

prometheus_tsdb_wal_fsync_duration_seconds{quantile=”0.5”} 0.012352463

prometheus_tsdb_wal_fsync_duration_seconds{quantile=”0.9”} 0.014458005

prometheus_tsdb_wal_fsync_duration_seconds{quantile=”0.99”} 0.017316173

prometheus_tsdb_wal_fsync_duration_seconds_sum 2.888716127000002

prometheus_tsdb_wal_fsync_duration_seconds_count 216

从上面的样本中可以得知当前 Promtheus Server 进行 wal_fsync 操作的总次数为 216 次，耗时 2.888716127000002s。其中中位数（quantile=0.5）的耗时为 0.012352463，9 分位数（quantile=0.9）的耗时为 0.014458005s。

Prometheus 能监控什么

Databases

Hardware related

Messaging systems

Storage

HTTP

APIs

Logging

Other monitoring systems

Miscellaneous

Software exposing Prometheus metrics

DATABASE-数据库

Aerospike exporter
ClickHouse exporter
Consul exporter (official)
Couchbase exporter
CouchDB exporter
ElasticSearch exporter
EventStore exporter
Memcached exporter (official)
MongoDB exporter
MSSQL server exporter
MySQL server exporter (official)
OpenTSDB Exporter
Oracle DB Exporter
PgBouncer exporter
PostgreSQL exporter
ProxySQL exporter
RavenDB exporter
Redis exporter
RethinkDB exporter
SQL exporter
Tarantool metric library
Twemproxy

apcupsd exporter
Collins exporter
IBM Z HMC exporter
IoT Edison exporter
IPMI exporter
knxd exporter
Netgear Cable Modem Exporter
Node/system metrics exporter (official)
NVIDIA GPU exporter
ProSAFE exporter
Ubiquiti UniFi exporter

Messaging systems-消息服务

Beanstalkd exporter
Gearman exporter
Kafka exporter
NATS exporter
NSQ exporter
Mirth Connect exporter
MQTT blackbox exporter
RabbitMQ exporter
RabbitMQ Management Plugin exporter

Storage-存储

Ceph exporter
Ceph RADOSGW exporter
Gluster exporter
Hadoop HDFS FSImage exporter
Lustre exporter
ScaleIO exporter

HTTP-网站服务

Apache exporter
HAProxy exporter (official)
Nginx metric library
Nginx VTS exporter
Passenger exporter
Squid exporter
Tinyproxy exporter
Varnish exporter
WebDriver exporter

API

AWS ECS exporter
AWS Health exporter
AWS SQS exporter
Cloudflare exporter
DigitalOcean exporter
Docker Cloud exporter
Docker Hub exporter
GitHub exporter
InstaClustr exporter
Mozilla Observatory exporter
OpenWeatherMap exporter
Pagespeed exporter
Rancher exporter
Speedtest exporter

Logging-日志

Fluentd exporter
Google’s mtail log data extractor
Grok exporter

Other monitoring systems

Akamai Cloudmonitor exporter
Alibaba Cloudmonitor exporter
AWS CloudWatch exporter (official)
Cloud Foundry Firehose exporter
Collectd exporter (official)
Google Stackdriver exporter
Graphite exporter (official)
Heka dashboard exporter
Heka exporter
InfluxDB exporter (official)
JavaMelody exporter
JMX exporter (official)
Munin exporter
Nagios / Naemon exporter
New Relic exporter
NRPE exporter
Osquery exporter
OTC CloudEye exporter
Pingdom exporter
scollector exporter
Sensu exporter
SNMP exporter (official)
StatsD exporter (official)

Miscellaneous-其他

ACT Fibernet Exporter
Bamboo exporter
BIG-IP exporter
BIND exporter
Bitbucket exporter
Blackbox exporter (official)
BOSH exporter
cAdvisor
Cachet exporter
ccache exporter
Confluence exporter
Dovecot exporter
eBPF exporter
Ethereum Client exporter
Jenkins exporter
JIRA exporter
Kannel exporter
Kemp LoadBalancer exporter
Kibana Exporter
Meteor JS web framework exporter
Minecraft exporter module
PHP-FPM exporter
PowerDNS exporter
Presto exporter
Process exporter
rTorrent exporter
SABnzbd exporter
Script exporter
Shield exporter
SMTP/Maildir MDA blackbox prober
SoftEther exporter
Transmission exporter
Unbound exporter
Xen exporter

Software exposing Prometheus metrics-Prometheus 度量指标

App Connect Enterprise
Ballerina
Ceph
Collectd
Concourse
CRG Roller Derby Scoreboard (direct)
Docker Daemon
Doorman (direct)
Etcd (direct)
Flink
FreeBSD Kernel
Grafana
JavaMelody
Kubernetes (direct)
Linkerd

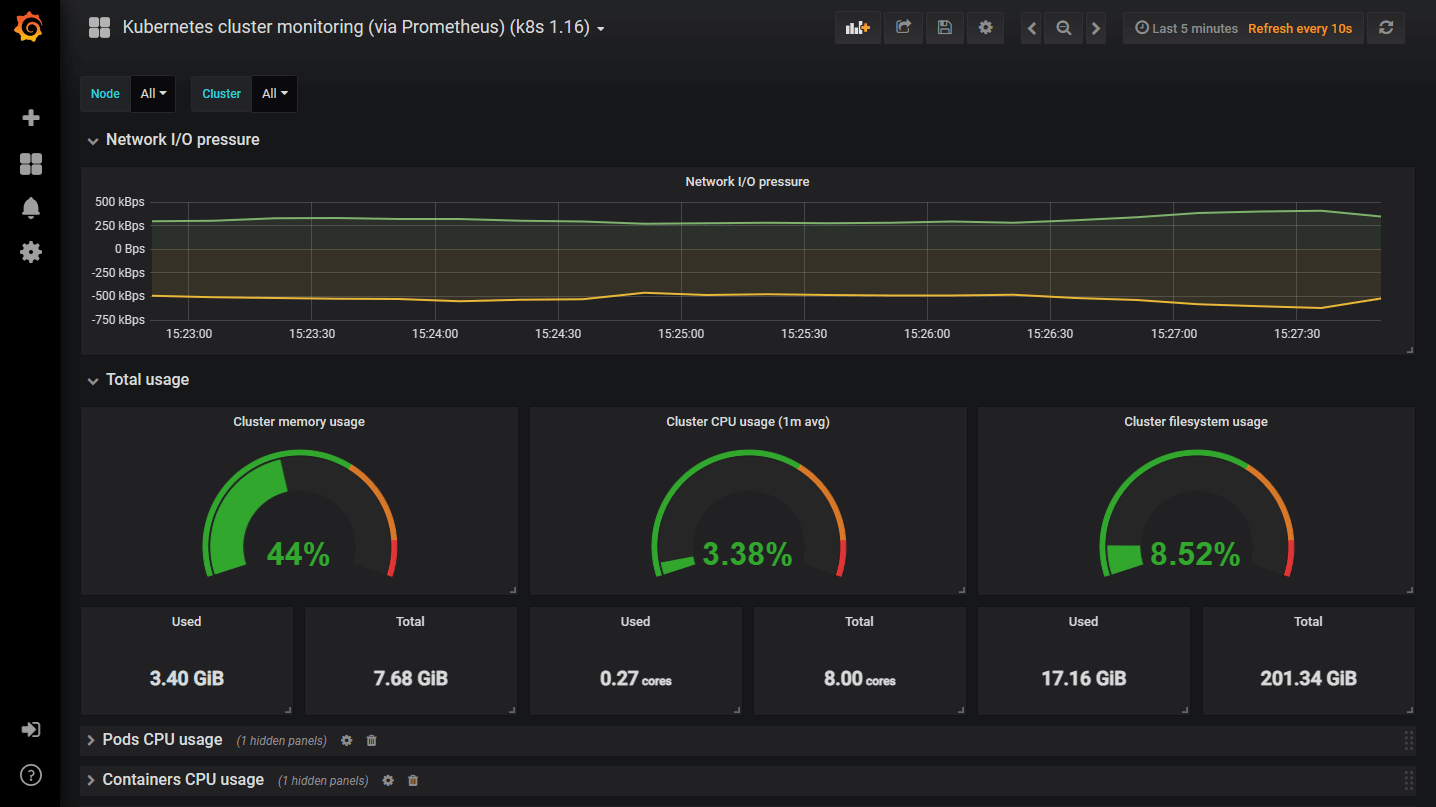

Prometheus 对 kubernetes 的监控

对于 Kubernetes 而言，我们可以把当中所有的资源分为几类

基础设施层（Node）：集群节点，为整个集群和应用提供运行时资源
容器基础设施（Container）：为应用提供运行时环境
用户应用（Pod）：Pod 中会包含一组容器，它们一起工作，并且对外提供一个（或者一组）功能
内部服务负载均衡（Service）：在集群内，通过 Service 在集群暴露应用功能，集群内应用和应用之间访问时提供内部的负载均衡
外部访问入口（Ingress）：通过 Ingress 提供集群外的访问入口，从而可以使外部客户端能够访问到部署在 Kubernetes 集群内的服务

因此，如果要构建一个完整的监控体系，我们应该考虑，以下 5 个方面：

集群节点状态监控：从集群中各节点的 kubelet 服务获取节点的基本运行状态；
集群节点资源用量监控：通过 Daemonset 的形式在集群中各个节点部署 Node Exporter 采集节点的资源使用情况；
节点中运行的容器监控：通过各个节点中 kubelet 内置的 cAdvisor 中获取个节点中所有容器的运行状态和资源使用情况；
如果在集群中部署的应用程序本身内置了对 Prometheus 的监控支持，那么我们还应该找到相应的 Pod 实例，并从该 Pod 实例中获取其内部运行状态的监控指标。
对 k8s 本身的组件做监控：apiserver、scheduler、controller-manager、kubelet、kube-proxy

node-exporter 组件安装和配置

机器规划：

k8s 集群是一个 master 节点和一个 node 节点

master 节点的机器 ip 是 192.168.1.180，主机名是 master1

node 节点的机器 ip 是 192.168.1.181，主机名是 node1

node-exporter 介绍

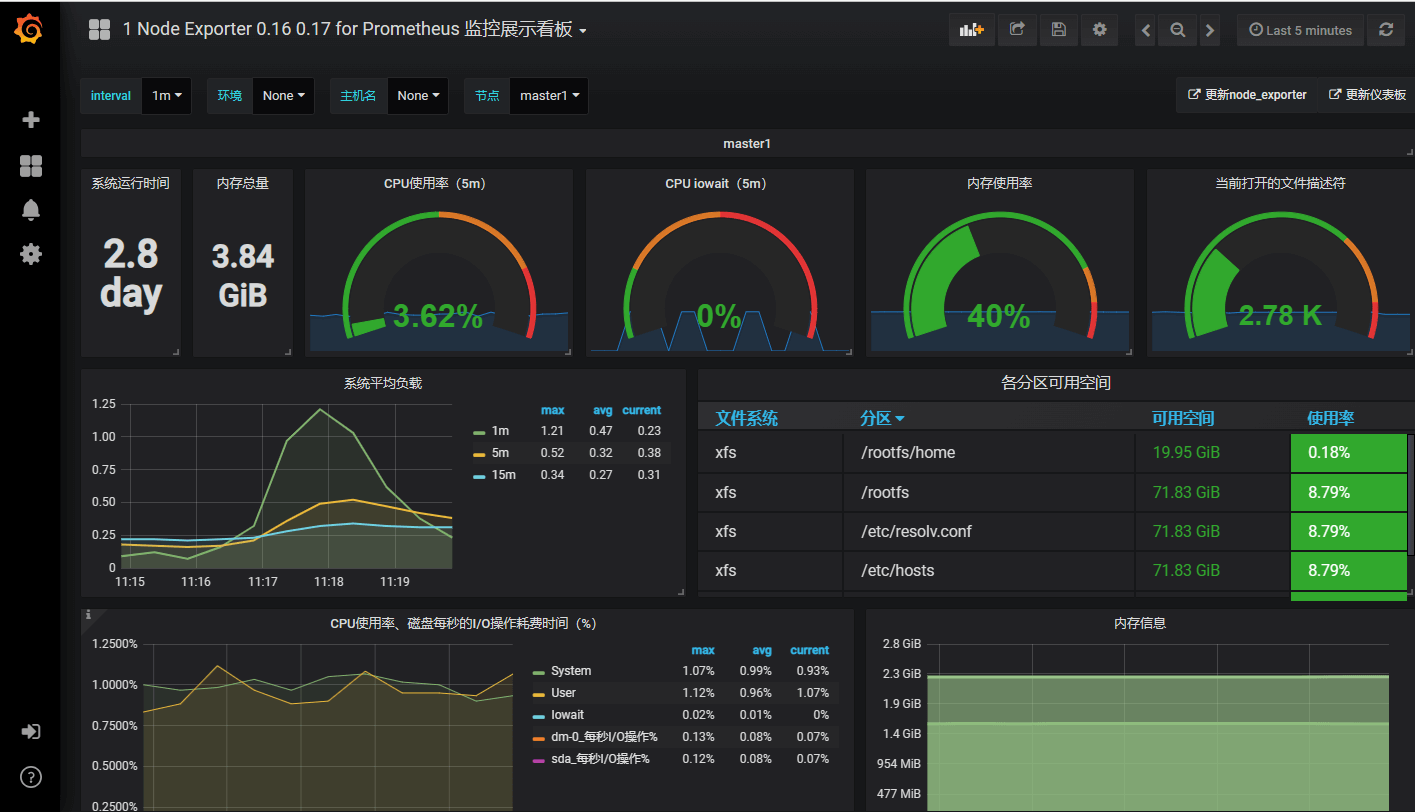

node-exporter 可以采集机器（物理机、虚拟机、云主机等）的监控指标数据，能够采集到的指标包括 CPU，内存，磁盘，网络，文件数等信息

安装 node-exporter

# 创建 monitor-sa 命名空间
[root@master1 ~]# kubectl create ns monitor-sa

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: node-exporter
  namespace: monitor-sa
  labels:
    name: node-exporter
spec:
  selector:
    matchLabels:
      name: node-exporter
  template:
    metadata:
      labels:
        name: node-exporter
    spec:
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule

      hostPID: true
      hostIPC: true
      hostNetwork: true
# hostNetwork、hostIPC、hostPID 都为 True 时，表示这个 Pod 里的所有容器，会直接使用宿主机的网络，直接与宿主机进行 IPC（进程间通信）通信，可以看到宿主机里正在运行的所有进程。
# 加入了 hostNetwork:true 会直接将我们的宿主机的 9100 端口映射出来，从而不需要创建 service 在我们的宿主机上就会有一个 9100 的端口

      containers:
      - name: node-exporter
        image: prom/node-exporter:v0.16.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9100
        resources:
          requests:
            cpu: 0.15
        securityContext:
          privileged: true		# 开启特权模式
        args:
        - --path.procfs			# 配置挂载宿主机（node 节点）的路径
        - /host/proc
        - --path.sysfs			# 配置挂载宿主机（node 节点）的路径
        - /host/sys
        - --collector.filesystem.ignored-mount-points
        - '"^/(sys|proc|dev|host|etc)($|/)"'	# 通过正则表达式忽略某些文件系统挂载点的信息收集
        volumeMounts:
        - name: dev
          mountPath: /host/dev
        - name: proc
          mountPath: /host/proc
        - name: sys
          mountPath: /host/sys
        - name: rootfs
          mountPath: /rootfs
# 将主机/dev、/proc、/sys 这些目录挂在到容器中，这是因为我们采集的很多节点数据都是通过这些文件来获取系统信息的。

      volumes:
      - name: dev
        hostPath:
          path: /dev
      - name: proc
        hostPath:
          path: /proc
      - name: sys
        hostPath:
          path: /sys
      - name: rootfs
        hostPath:
          path: /

# 查看 pod 状态
[root@master1 ~]# kubectl get pods -n monitor-sa
NAME                  READY   STATUS    RESTARTS   AGE
node-exporter-f5jg2   1/1     Running   0          4m3s
node-exporter-rz7zz   1/1     Running   0          4m3s

# 通过 node-exporter 采集数据
# node-export 默认的监听端口是 9100，可以看到当前主机获取到的所有监控数据
[root@master1 ~]# curl http://192.168.1.180:9100/metrics

# 显示 192.168.1.180 主机 cpu 的使用情况
[root@master1 ~]# curl http://192.168.1.180:9100/metrics | grep node_cpu_seconds
# HELP node_cpu_seconds_total Seconds the cpus spent in each mode.
# TYPE node_cpu_seconds_total counter
node_cpu_seconds_total{cpu="0",mode="idle"} 170000.46
node_cpu_seconds_total{cpu="0",mode="iowait"} 47.66
node_cpu_seconds_total{cpu="0",mode="irq"} 0
node_cpu_seconds_total{cpu="0",mode="nice"} 0.11
node_cpu_seconds_total{cpu="0",mode="softirq"} 192.35
node_cpu_seconds_total{cpu="0",mode="steal"} 0
node_cpu_seconds_total{cpu="0",mode="system"} 1656.01
node_cpu_seconds_total{cpu="0",mode="user"} 1362.17

# HELP：解释当前指标的含义，上面表示在每种模式下 node 节点的 cpu 花费的时间，以 s 为单位
# TYPE：说明当前指标的数据类型，上面是 counter 类型

node_cpu_seconds_total{cpu="0",mode="idle"} 170000.46

# cpu0 上 idle 进程占用 CPU 的总时间，CPU 占用时间是一个只增不减的度量指标，从类型中也可以看出 node_cpu 的数据类型是 counter（计数器）

# counter 计数器：只是采集递增的指标


[root@master1 ~]# curl http://192.168.1.180:9100/metrics | grep node_load
# HELP node_load1 1m load average.
# TYPE node_load1 gauge
node_load1 1.48

# node_load1 该指标反映了当前主机在最近一分钟以内的负载情况，系统的负载情况会随系统资源的使用而变化，因此 node_load1 反映的是当前状态，数据可能增加也可能减少，从注释中可以看出当前指标类型为 gauge（标准尺寸）

# gauge 标准尺寸：统计的指标可增加可减少

Prometheus server 安装和配置

创建 sa 账号，对 sa 做 rbac 授权

# 创建一个 sa 账号 monitor
[root@master1 ~]# kubectl create sa monitor -n monitor-sa

# 把 sa 账号 monitor 通过 clusterbinding 绑定到 clusterrole 上
[root@master1 ~]# kubectl create clusterrolebinding monitor-clusterrulebinding -n monitor-sa --clusterrole=cluster-admin --serviceaccount=monitor-sa:monitor

创建 prometheus 数据存储目录

# 在 k8s 集群 node1 节点上创建数据存储目录

[root@node1 ~]# mkdir /data
[root@node1 ~]# chmod 777 /data

安装 prometheus server 服务

创建一个 configmap 存储卷，用来存放 prometheus 配置信息

---
kind: ConfigMap
apiVersion: v1
metadata:
  labels:
    app: prometheus
  name: prometheus-config
  namespace: monitor-sa
data:
  prometheus.yml: |
    global:
      scrape_interval: 15s		# 采集目标主机监控数据的时间间隔
      scrape_timeout: 10s		# 数据采集超时时间
      evaluation_interval: 1m	# 触发告警检测的时间
    scrape_configs:			# 配置数据源，称为 target，每个 target 用 job_name 命名。又分为静态配置和服务发现

    - job_name: 'kubernetes-node'
      kubernetes_sd_configs:

      # 使用的是 k8s 的服务发现

      - role: node

      # 使用 node 角色，它使用默认的 kubelet 提供的 http 端口来发现集群中每个 node 节点。

      relabel_configs:

      # 重新标记

      - source_labels: [__address__]	# 配置的原始标签，匹配地址
        regex: '(.*):10250'			# 匹配带有 10250 端口的 url
        replacement: '${1}:9100'	# 把匹配到的IP:10250保留
        target_label: __address__	# 新生成的url是${1}获取到的IP:9100
        action: replace
      - action: labelmap
      # 匹配到下面正则表达式的标签会被保留,如果不做 regex 正则的话，默认只是会显示 instance 标签

        regex: __meta_kubernetes_node_label_(.+)

    - job_name: 'kubernetes-node-cadvisor'
    # 抓取 cAdvisor 数据，是获取 kubelet 上/metrics/cadvisor 接口数据来获取容器的资源使用情况
      kubernetes_sd_configs:
      - role:  node
      scheme: https
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
      relabel_configs:
      - action: labelmap	# 把匹配到的标签保留
        regex: __meta_kubernetes_node_label_(.+)
        # 保留匹配到的具有__meta_kubernetes_node_label 的标签

      - target_label: __address__
      # 获取到的地址：__address__="192.168.1.180:10250"

        replacement: kubernetes.default.svc:443
        # 把获取到的地址替换成新的地址 kubernetes.default.svc:443

      - source_labels: [__meta_kubernetes_node_name]
        regex: (.+)
        # 把原始标签中__meta_kubernetes_node_name 值匹配到

        target_label: __metrics_path__
        # 获取__metrics_path__对应的值

        replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
        # 把 metrics 替换成新的值  api/v1/nodes/xianchaomaster1/proxy/metrics/cadvisor
		# ${1}是__meta_kubernetes_node_name 获取到的值
		# 新的 url 就是 https://kubernetes.default.svc:443/api/v1/nodes/xianchaomaster1/proxy/metrics/cadvisor


    - job_name: 'kubernetes-apiserver'
      kubernetes_sd_configs:
      - role: endpoints
      # 使用 k8s 中的 endpoint 服务发现，采集 apiserver 6443 端口获取到的数据

      scheme: https
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
      relabel_configs:
      - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
      # endpoint 这个对象的名称空间，endpoint 对象的服务名，exnpoint 的端口名称

        action: keep	 # 采集满足条件的实例，其他实例不采集
        regex: default;kubernetes;https
        #正则匹配到的默认空间下的 service 名字是 kubernetes，协议是 https 的 endpoint 类型保留下来

    - job_name: 'kubernetes-service-endpoints'
      kubernetes_sd_configs:
      - role: endpoints
      relabel_configs:
      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
        action: keep
        regex: true
# 重新打标仅抓取到的具有 "prometheus.io/scrape: true" 的 annotation 的端点，意思是说如果某个 service 具有 prometheus.io/scrape = true annotation 声明则抓取
# annotation 本身也是键值结构，所以这里的源标签设置为键，而 regex 设置值 true，当值匹配到 regex 设定的内容时则执行 keep 动作也就是保留，其余则丢弃。

      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
        action: replace
        target_label: __scheme__
        regex: (https?)
# 重新设置 scheme，匹配源标签__meta_kubernetes_service_annotation_prometheus_io_scheme 也就是 prometheus.io/scheme annotation，如果源标签的值匹配到 regex，则把值替换为__scheme__对应的值。

      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
        action: replace
        target_label: __metrics_path__
        regex: (.+)
# 应用中自定义暴露的指标，也许你暴露的 API 接口不是/metrics 这个路径，那么你可以在这个POD 对应的 service 中做一个"prometheus.io/path = /mymetrics" 声明
# 上面的意思就是把你声明的这个路径赋值给__metrics_path__，其实就是让 prometheus 来获取自定义应用暴露的 metrices 的具体路径
# 不过这里写的要和 service 中做好约定，如果 service 中这样写 prometheus.io/app-metrics-path: '/metrics' 那么你这里就要 __meta_kubernetes_service_annotation_prometheus_io_app_metrics_path 这样写。

      - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
        action: replace
        target_label: __address__
        regex: ([^:]+)(?::\d+)?;(\d+)
        replacement: $1:$2
# 暴露自定义的应用的端口，就是把地址和你在 service 中定义的 "prometheus.io/port = <port>" 声明做一个拼接，然后赋值给__address__，这样 prometheus 就能获取自定义应用的端口，
# 然后通过这个端口再结合__metrics_path__来获取指标，如果__metrics_path__值不是默认的/metrics 那么就要使用上面的标签替换来获取真正暴露的具体路径。

      - action: labelmap	# 保留下面匹配到的标签
        regex: __meta_kubernetes_service_label_(.+)
      - source_labels: [__meta_kubernetes_namespace]
        action: replace		# 替换__meta_kubernetes_namespace 变成 kubernetes_namespace
        target_label: kubernetes_namespace
      - source_labels: [__meta_kubernetes_service_name]
        action: replace
        target_label: kubernetes_name

通过 deployment 部署 prometheus

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus-server
  namespace: monitor-sa
  labels:
    app: prometheus
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus
      component: server
    #matchExpressions:
    #- {key: app, operator: In, values: [prometheus]}
    #- {key: component, operator: In, values: [server]}
  template:
    metadata:
      labels:
        app: prometheus
        component: server
      annotations:
        prometheus.io/scrape: 'false'
    spec:
      nodeName: node1
      serviceAccountName: monitor
      containers:
      - name: prometheus
        image: prom/prometheus:v2.2.1
        imagePullPolicy: IfNotPresent
        command:
          - prometheus
          - --config.file=/etc/prometheus/prometheus.yml
          - --storage.tsdb.path=/prometheus	# 旧数据存储目录
          - --storage.tsdb.retention=720h	# 何时删除旧数据，默认为 15 天
          - --web.enable-lifecycle			# 开启热加载
        ports:
        - containerPort: 9090
          protocol: TCP
        volumeMounts:
        - mountPath: /etc/prometheus/prometheus.yml
          name: prometheus-config
          subPath: prometheus.yml
        - mountPath: /prometheus/
          name: prometheus-storage-volume
      volumes:
        - name: prometheus-config
          configMap:
            name: prometheus-config
            items:
              - key: prometheus.yml
                path: prometheus.yml
                mode: 0644
        - name: prometheus-storage-volume
          hostPath:
            path: /data
            type: Directory


[root@master1 ~]# kubectl get pods -n monitor-sa
NAME                                 READY   STATUS    RESTARTS   AGE
node-exporter-f5jg2                  1/1     Running   0          64m
node-exporter-rz7zz                  1/1     Running   0          64m
prometheus-server-657bd8cb4d-wq66t   1/1     Running   0          3s

给 prometheus pod 创建一个 service

apiVersion: v1
kind: Service
metadata:
  name: prometheus
  namespace: monitor-sa
  labels:
    app: prometheus
spec:
  type: NodePort
  ports:
    - port: 9090
      targetPort: 9090
      protocol: TCP
  selector:
    app: prometheus
    component: server

[root@master1 ~]# kubectl get svc -n monitor-sa
NAME         TYPE       CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE
prometheus   NodePort   10.110.221.157   <none>        9090:32759/TCP   5s

通过上面可以看到 service 在宿主机上映射的端口是 32759，这样我们访问 k8s 集群的 master1 节点的 ip:32732，就可以访问到 prometheus 的 web ui 界面了

http://192.168.1.180:32759

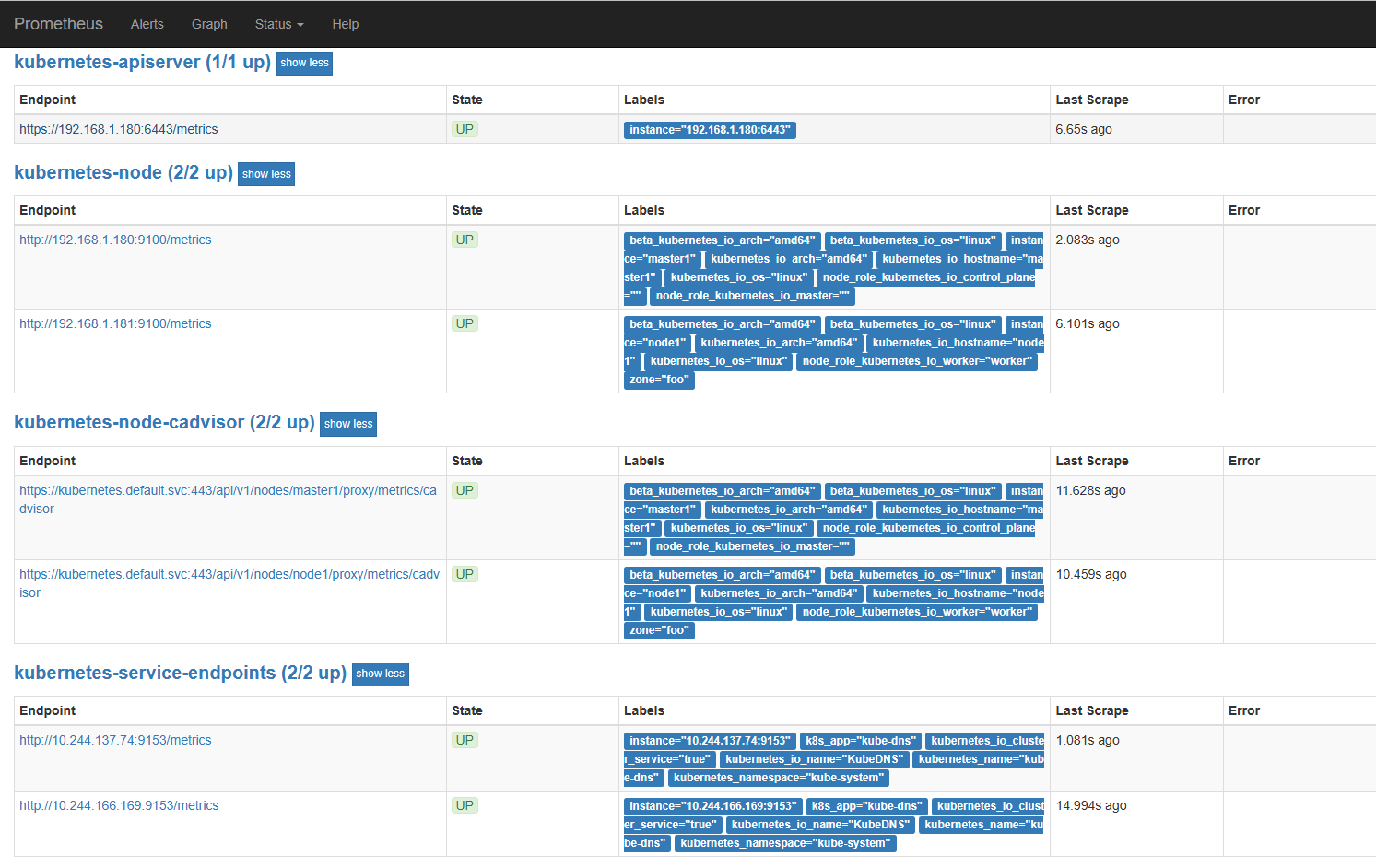

点击页面的 Status->Targets，可看到如下,说明我们配置的服务发现可以正常采集数据

Prometheus 热加载

为了每次修改配置文件可以热加载 prometheus，也就是不停止 prometheus，就可以使配置生效，想要使配置生效可用如下热加载命令

[root@master1 ~]# kubectl get pods -n monitor-sa -o wide -l app=prometheus
NAME                                 READY   STATUS    RESTARTS   AGE   IP               NODE    NOMINATED NODE   READINESS GATES
prometheus-server-657bd8cb4d-wq66t   1/1     Running   0          37m   10.244.166.171   node1   <none>           <none>

# 10.244.166.171 是 Prometheus 的 pod 的 IP 地址

# 想要使配置生效可用如下命令热加载
curl -X POST http://10.244.166.171:9090/-/reload

# 热加载速度比较慢，可以暴力重启 prometheus，如修改上面的 prometheus-cfg.yaml 文件之后，可执行如下强制删除：
kubectl delete -f prometheus-cfg.yaml
kubectl delete -f prometheus-deploy.yaml

# 然后再通过 apply 更新：
kubectl apply -f prometheus-cfg.yaml
kubectl apply -f prometheus-deploy.yaml

# 注意：线上最好热加载，暴力删除可能造成监控数据的丢失

可视化 UI 界面 Grafana 的安装和配置

Grafana 介绍

Grafana 是一个跨平台的开源的度量分析和可视化工具，可以将采集的数据可视化的展示，并及时通知给告警接收方。它主要有以下六大特点：

展示方式：快速灵活的客户端图表，面板插件有许多不同方式的可视化指标和日志，官方库中具有丰富的仪表盘插件，比如热图、折线图、图表等多种展示方式；
数据源：Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch 和 KairosDB 等；
通知提醒：以可视方式定义最重要指标的警报规则，Grafana 将不断计算并发送通知，在数据达到阈值时通过 Slack、PagerDuty 等获得通知；
混合展示：在同一图表中混合使用不同的数据源，可以基于每个查询指定数据源，甚至自定义数据源；
注释：使用来自不同数据源的丰富事件注释图表，将鼠标悬停在事件上会显示完整的事件元数据和标记。

安装 Grafana

apiVersion: apps/v1
kind: Deployment
metadata:
  name: monitoring-grafana
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      task: monitoring
      k8s-app: grafana
  template:
    metadata:
      labels:
        task: monitoring
        k8s-app: grafana
    spec:
      containers:
      - name: grafana
        image: k8s.gcr.io/heapster-grafana-amd64:v5.0.4
        ports:
        - containerPort: 3000
          protocol: TCP
        volumeMounts:
        - mountPath: /etc/ssl/certs
          name: ca-certificates
          readOnly: true
        - mountPath: /var
          name: grafana-storage
        env:
        - name: INFLUXDB_HOST
          value: monitoring-influxdb
        - name: GF_SERVER_HTTP_PORT
          value: "3000"
          # The following env variables are required to make Grafana accessible via
          # the kubernetes api-server proxy. On production clusters, we recommend
          # removing these env variables, setup auth for grafana, and expose the grafana
          # service using a LoadBalancer or a public IP.
        - name: GF_AUTH_BASIC_ENABLED
          value: "false"
        - name: GF_AUTH_ANONYMOUS_ENABLED
          value: "true"
        - name: GF_AUTH_ANONYMOUS_ORG_ROLE
          value: Admin
        - name: GF_SERVER_ROOT_URL
          # If you're only using the API Server proxy, set this value instead:
          # value: /api/v1/namespaces/kube-system/services/monitoring-grafana/proxy
          value: /
      volumes:
      - name: ca-certificates
        hostPath:
          path: /etc/ssl/certs
      - name: grafana-storage
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  labels:
    # For use as a Cluster add-on (https://github.com/kubernetes/kubernetes/tree/master/cluster/addons)
    # If you are NOT using this as an addon, you should comment out this line.
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: monitoring-grafana
  name: monitoring-grafana
  namespace: kube-system
spec:
  # In a production setup, we recommend accessing Grafana through an external Loadbalancer
  # or through a public IP.
  # type: LoadBalancer
  # You could also use NodePort to expose the service at a randomly-generated port
  # type: NodePort
  ports:
  - port: 80
    targetPort: 3000
  selector:
    k8s-app: grafana
  type: NodePort


[root@master1 ~]# kubectl get pods -n kube-system
NAME                                       READY   STATUS    RESTARTS   AGE
monitoring-grafana-675798bf47-cxhx9        1/1     Running   0          49s



[root@master1 ~]# kubectl get svc -n kube-system
NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                  AGE
kube-dns             ClusterIP   10.96.0.10      <none>        53/UDP,53/TCP,9153/TCP   15d
metrics-server       ClusterIP   10.109.3.168    <none>        443/TCP                  11d
monitoring-grafana   NodePort    10.97.201.167   <none>        80:30787/TCP             10s

Grafana 界面接入 Prometheus 数据源

配置 grafana 界面：选择 Create your first data source

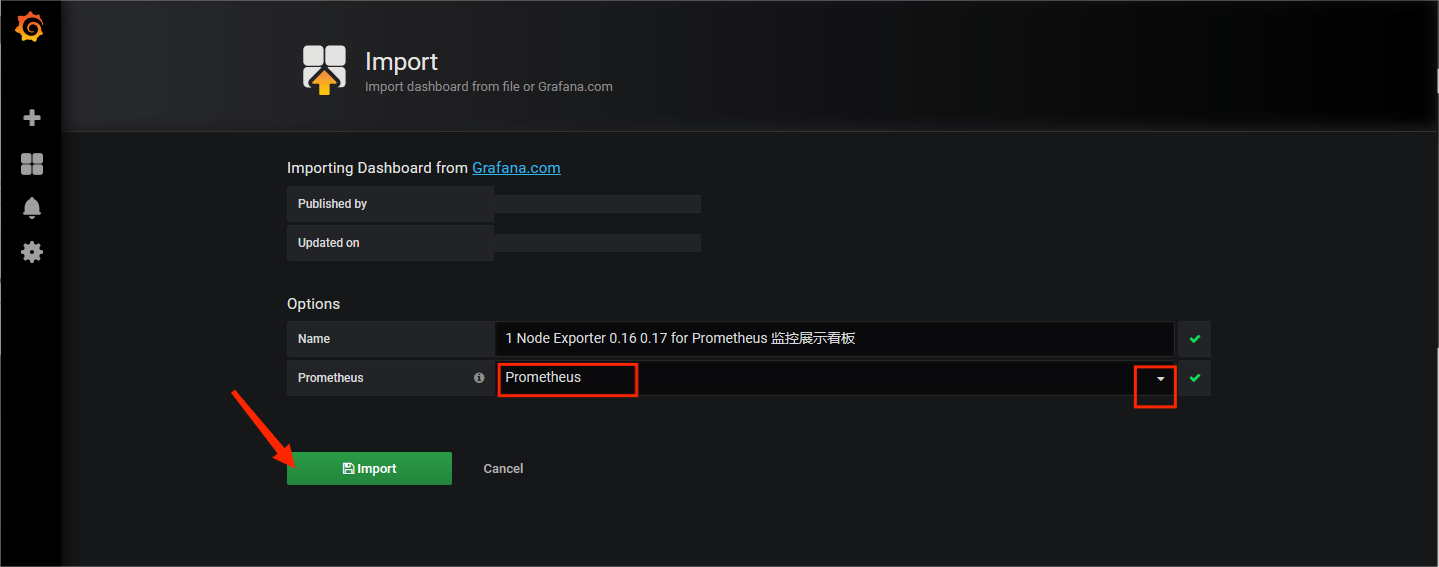

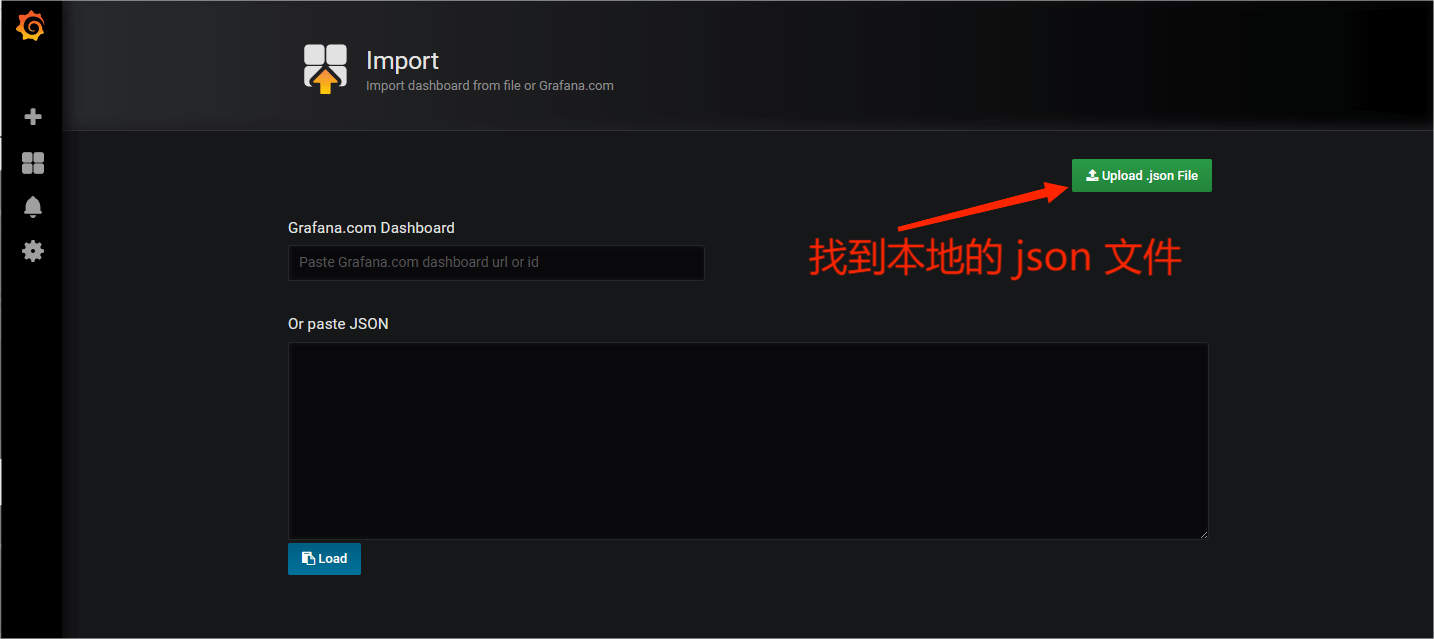

导入监控模板：node_exporter.json(模板下载路径https://grafana.com/dashboards?dataSource=prometheus&search=kubernetes)

扩展：如果 Grafana 导入 Prometheusz 之后，发现仪表盘没有数据，如何排查？

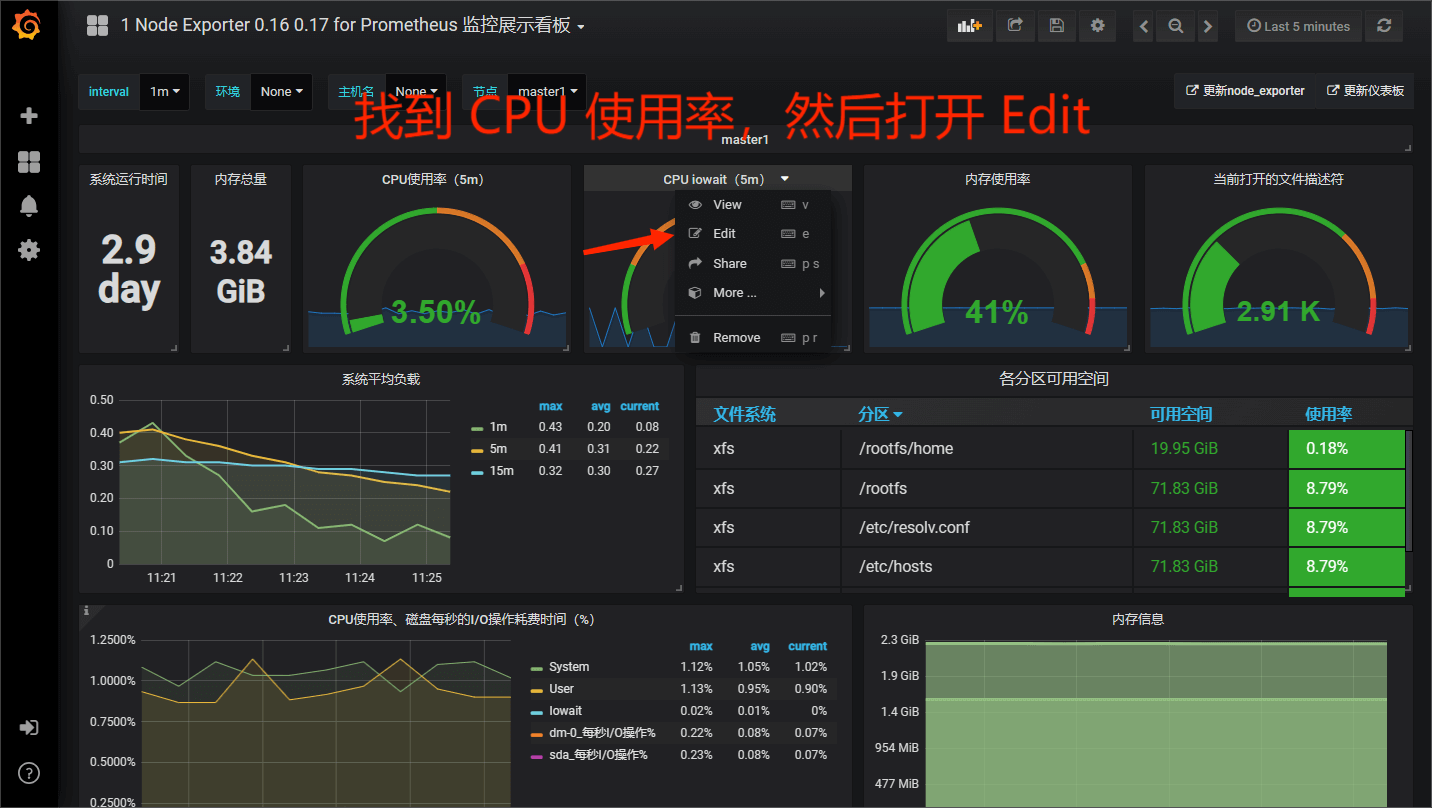

打开 grafana 界面，找到仪表盘对应无数据的图标

如果在 prometheus ui 界面输入 node_cpu_seconds_total 没有数据，那就看看是不是 prometheus 采集的数据是 node_cpu_seconds_totals，怎么看呢？

然后把 Grafana 中的指标改为 Prometheus 中可以查询到数据的指标

安装 kube-state-metrics 组件

kube-state-metrics 通过监听 API Server 生成有关资源对象的状态指标，比如 Deployment、Node、Pod，需要注意的是 kube-state-metrics 只是简单的提供一个 metrics 数据，并不会存储这些指标数据，所以我们可以使用 Prometheus 来抓取这些数据然后存储，主要关注的是业务相关的一些元数据，比如 Deployment、Pod、副本状态等；调度了多少个 replicas？现在可用的有几个？多少个 Pod 是 running/stopped/terminated 状态？Pod 重启了多少次？我有多少 job 在运行中。

创建 sa，并对 sa 授权

---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: kube-state-metrics
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: kube-state-metrics
rules:
- apiGroups: [""]
  resources: ["nodes", "pods", "services", "resourcequotas", "replicationcontrollers", "limitranges", "persistentvolumeclaims", "persistentvolumes", "namespaces", "endpoints"]
  verbs: ["list", "watch"]
- apiGroups: ["extensions"]
  resources: ["daemonsets", "deployments", "replicasets"]
  verbs: ["list", "watch"]
- apiGroups: ["apps"]
  resources: ["statefulsets"]
  verbs: ["list", "watch"]
- apiGroups: ["batch"]
  resources: ["cronjobs", "jobs"]
  verbs: ["list", "watch"]
- apiGroups: ["autoscaling"]
  resources: ["horizontalpodautoscalers"]
  verbs: ["list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: kube-state-metrics
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: kube-state-metrics
subjects:
- kind: ServiceAccount
  name: kube-state-metrics
  namespace: kube-system

安装 kube-state-metrics 组件

apiVersion: apps/v1
kind: Deployment
metadata:
  name: kube-state-metrics
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: kube-state-metrics
  template:
    metadata:
      labels:
        app: kube-state-metrics
    spec:
      serviceAccountName: kube-state-metrics
      containers:
      - name: kube-state-metrics
        image: quay.io/coreos/kube-state-metrics:v1.9.0
        ports:
        - containerPort: 8080


[root@master1 ~]# kubectl get pods -n kube-system -l app=kube-state-metrics
NAME                                  READY   STATUS    RESTARTS   AGE
kube-state-metrics-58d4957bc5-l5jrq   1/1     Running   0          22s

创建 service

apiVersion: v1
kind: Service
metadata:
  annotations:
    prometheus.io/scrape: 'true'
  name: kube-state-metrics
  namespace: kube-system
  labels:
    app: kube-state-metrics
spec:
  ports:
  - name: kube-state-metrics
    port: 8080
    protocol: TCP
  selector:
    app: kube-state-metrics

[root@master1 ~]# kubectl get svc -n kube-system kube-state-metrics
NAME                 TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)    AGE
kube-state-metrics   ClusterIP   10.108.4.65   <none>        8080/TCP   28s

在 grafana web 界面导入 Kubernetes Cluster (Prometheus)-1577674936972.json 和 Kubernetes cluster monitoring (via Prometheus) (k8s 1.16)-1577691996738.json，Kubernetes Cluster (Prometheus)-1577674936972.json 和 Kubernetes cluster monitoring (via Prometheus) (k8s 1.16)-1577691996738.json

导入 Kubernetes Cluster (Prometheus)-1577674936972.json 文件

在 grafana web 界面导入 Kubernetes cluster monitoring (via Prometheus) (k8s 1.16)-1577691996738.json

配置 alertmanager 发送报警到 qq 邮箱

报警：指 prometheus 将监测到的异常事件发送给 alertmanager

打开网易邮箱设置：开启POP3/SMTP/IMAP

kind: ConfigMap
apiVersion: v1
metadata:
  name: alertmanager
  namespace: monitor-sa
data:
  alertmanager.yml: |-
    global:
      resolve_timeout: 1m
      smtp_smarthost: 'smtp.163.com:25'	# 网易邮箱SMTP服务器端口
      smtp_from: 'ws*****03@163.com'	# 指定从哪个邮箱发送报警
      smtp_auth_username: 'ws*****03'	# 发送邮箱的认证用户
      smtp_auth_password: 'ZCX*******UMZEM'	# 授权码
      smtp_require_tls: false
    route:	# 用于配置告警分发策略
      group_by: [alertname]	# 采用哪个标签来作为分组数据
      group_wait: 10s		# 组告警等待时间。也就是告警产生后等待10s，如果有同组告警一起发出
      group_interval: 10s	# 上下两组发送告警的间隔时间
      repeat_interval: 10m	# 重复发送告警的时间，减少相同邮件的发送频率，默认1h
      receiver: default-receiver	# 定义谁来收告警
    receivers:
    - name: 'default-receiver'
      email_configs:
      - to: '33*****957@qq.com'	# 发送到哪个邮箱
        send_resolved: true

报警处理流程如下：

Prometheus Server 监控目标主机上暴露的 http 接口（这里假设接口 A），通过 Promethes 配置的 ‘scrape_interval’ 定义的时间间隔，定期采集目标主机上监控数据。
当接口 A 不可用的时候，Server 端会持续的尝试从接口中取数据，直到”scrape_timeout”时间后停止尝试。这时候把接口的状态变为“DOWN”。
Prometheus 同时根据配置的”evaluation_interval”的时间间隔，定期（默认 1min）的对 Alert Rule 进行评估；当到达评估周期的时候，发现接口 A 为 DOWN，即 UP=0 为真，激活 Alert，进入“PENDING”状态，并记录当前 active 的时间；
当下一个 alert rule 的评估周期到来的时候，发现 UP=0 继续为真，然后判断警报 Active 的时间是否已经超出 rule 里的‘for’ 持续时间，如果未超出，则进入下一个评估周期；如果时间超出，则 alert 的状态变为“FIRING”；同时调用 Alertmanager 接口，发送相关报警数据。
AlertManager 收到报警数据后，会将警报信息进行分组，然后根据 alertmanager 配置的“group_wait”时间先进行等待。等 wait 时间过后再发送报警信息。
属于同一个 Alert Group 的警报，在等待的过程中可能进入新的 alert，如果之前的报警已经成功发出，那么间隔“group_interval”的时间间隔后再重新发送报警信息。比如配置的是邮件报警，那么同属一个 group 的报警信息会汇总在一个邮件里进行发送。
如果 Alert Group 里的警报一直没发生变化并且已经成功发送，等待‘repeat_interval’时间间隔之后再重复发送相同的报警邮件；如果之前的警报没有成功发送，则相当于触发第 6 条条件，则需要等待 group_interval 时间间隔后重复发送。

同时最后至于警报信息具体发给谁，满足什么样的条件下指定警报接收人，设置不同报警发送频率，这里有 alertmanager 的 route 路由规则进行配置。

创建 prometheus 和告警规则配置文件

[root@master1 ~]# kubectl delete -f prometheus/prometheus-cfg.yaml
[root@master1 ~]# kubectl apply -f prometheus-alertmanager-cfg.yaml

kind: ConfigMap
apiVersion: v1
metadata:
  labels:
    app: prometheus
  name: prometheus-config
  namespace: monitor-sa
data:
  prometheus.yml: |
    rule_files:
    - /etc/prometheus/rules.yml
    alerting:
      alertmanagers:
      - static_configs:
        - targets: ["localhost:9093"]
    global:
      scrape_interval: 15s
      scrape_timeout: 10s
      evaluation_interval: 1m
    scrape_configs:
    - job_name: 'kubernetes-node'
      kubernetes_sd_configs:
      - role: node
      relabel_configs:
      - source_labels: [__address__]
        regex: '(.*):10250'
        replacement: '${1}:9100'
        target_label: __address__
        action: replace
      - action: labelmap
        regex: __meta_kubernetes_node_label_(.+)
    - job_name: 'kubernetes-node-cadvisor'
      kubernetes_sd_configs:
      - role:  node
      scheme: https
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
      relabel_configs:
      - action: labelmap
        regex: __meta_kubernetes_node_label_(.+)
      - target_label: __address__
        replacement: kubernetes.default.svc:443
      - source_labels: [__meta_kubernetes_node_name]
        regex: (.+)
        target_label: __metrics_path__
        replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
    - job_name: 'kubernetes-apiserver'
      kubernetes_sd_configs:
      - role: endpoints
      scheme: https
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
      relabel_configs:
      - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
        action: keep
        regex: default;kubernetes;https
    - job_name: 'kubernetes-service-endpoints'
      kubernetes_sd_configs:
      - role: endpoints
      relabel_configs:
      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
        action: keep
        regex: true
      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
        action: replace
        target_label: __scheme__
        regex: (https?)
      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
        action: replace
        target_label: __metrics_path__
        regex: (.+)
      - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
        action: replace
        target_label: __address__
        regex: ([^:]+)(?::\d+)?;(\d+)
        replacement: $1:$2
      - action: labelmap
        regex: __meta_kubernetes_service_label_(.+)
      - source_labels: [__meta_kubernetes_namespace]
        action: replace
        target_label: kubernetes_namespace
      - source_labels: [__meta_kubernetes_service_name]
        action: replace
        target_label: kubernetes_name
    - job_name: 'kubernetes-pods'
      kubernetes_sd_configs:
      - role: pod
      relabel_configs:
      - action: keep
        regex: true
        source_labels:
        - __meta_kubernetes_pod_annotation_prometheus_io_scrape
      - action: replace
        regex: (.+)
        source_labels:
        - __meta_kubernetes_pod_annotation_prometheus_io_path
        target_label: __metrics_path__
      - action: replace
        regex: ([^:]+)(?::\d+)?;(\d+)
        replacement: $1:$2
        source_labels:
        - __address__
        - __meta_kubernetes_pod_annotation_prometheus_io_port
        target_label: __address__
      - action: labelmap
        regex: __meta_kubernetes_pod_label_(.+)
      - action: replace
        source_labels:
        - __meta_kubernetes_namespace
        target_label: kubernetes_namespace
      - action: replace
        source_labels:
        - __meta_kubernetes_pod_name
        target_label: kubernetes_pod_name
    - job_name: 'kubernetes-schedule'
      scrape_interval: 5s
      static_configs:
      - targets: ['192.168.1.180:10251']
    - job_name: 'kubernetes-controller-manager'
      scrape_interval: 5s
      static_configs:
      - targets: ['192.168.1.180:10252']
    - job_name: 'kubernetes-kube-proxy'
      scrape_interval: 5s
      static_configs:
      - targets: ['192.168.1.180:10249','192.168.1.181:10249']
    - job_name: 'kubernetes-etcd'
      scheme: https
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/k8s-certs/etcd/ca.crt
        cert_file: /var/run/secrets/kubernetes.io/k8s-certs/etcd/server.crt
        key_file: /var/run/secrets/kubernetes.io/k8s-certs/etcd/server.key
      scrape_interval: 5s
      static_configs:
      - targets: ['192.168.1.180:2379']
  rules.yml: |
    groups:
    - name: example
      rules:
      - alert: kube-proxy的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-kube-proxy"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过80%"
      - alert:  kube-proxy的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-kube-proxy"}[1m]) * 100 > 90
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过90%"
      - alert: scheduler的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-schedule"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过80%"
      - alert:  scheduler的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-schedule"}[1m]) * 100 > 90
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过90%"
      - alert: controller-manager的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-controller-manager"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过80%"
      - alert:  controller-manager的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-controller-manager"}[1m]) * 100 > 0
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过90%"
      - alert: apiserver的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-apiserver"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过80%"
      - alert:  apiserver的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-apiserver"}[1m]) * 100 > 90
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过90%"
      - alert: etcd的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-etcd"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过80%"
      - alert:  etcd的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{job=~"kubernetes-etcd"}[1m]) * 100 > 90
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}组件的cpu使用率超过90%"
      - alert: kube-state-metrics的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{k8s_app=~"kube-state-metrics"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.k8s_app}}组件的cpu使用率超过80%"
          value: "{{ $value }}%"
          threshold: "80%"
      - alert: kube-state-metrics的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{k8s_app=~"kube-state-metrics"}[1m]) * 100 > 0
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.k8s_app}}组件的cpu使用率超过90%"
          value: "{{ $value }}%"
          threshold: "90%"
      - alert: coredns的cpu使用率大于80%
        expr: rate(process_cpu_seconds_total{k8s_app=~"kube-dns"}[1m]) * 100 > 80
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.k8s_app}}组件的cpu使用率超过80%"
          value: "{{ $value }}%"
          threshold: "80%"
      - alert: coredns的cpu使用率大于90%
        expr: rate(process_cpu_seconds_total{k8s_app=~"kube-dns"}[1m]) * 100 > 90
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.k8s_app}}组件的cpu使用率超过90%"
          value: "{{ $value }}%"
          threshold: "90%"
      - alert: kube-proxy打开句柄数>600
        expr: process_open_fds{job=~"kubernetes-kube-proxy"}  > 600
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>600"
          value: "{{ $value }}"
      - alert: kube-proxy打开句柄数>1000
        expr: process_open_fds{job=~"kubernetes-kube-proxy"}  > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>1000"
          value: "{{ $value }}"
      - alert: kubernetes-schedule打开句柄数>600
        expr: process_open_fds{job=~"kubernetes-schedule"}  > 600
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>600"
          value: "{{ $value }}"
      - alert: kubernetes-schedule打开句柄数>1000
        expr: process_open_fds{job=~"kubernetes-schedule"}  > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>1000"
          value: "{{ $value }}"
      - alert: kubernetes-controller-manager打开句柄数>600
        expr: process_open_fds{job=~"kubernetes-controller-manager"}  > 600
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>600"
          value: "{{ $value }}"
      - alert: kubernetes-controller-manager打开句柄数>1000
        expr: process_open_fds{job=~"kubernetes-controller-manager"}  > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>1000"
          value: "{{ $value }}"
      - alert: kubernetes-apiserver打开句柄数>600
        expr: process_open_fds{job=~"kubernetes-apiserver"}  > 600
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>600"
          value: "{{ $value }}"
      - alert: kubernetes-apiserver打开句柄数>1000
        expr: process_open_fds{job=~"kubernetes-apiserver"}  > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>1000"
          value: "{{ $value }}"
      - alert: kubernetes-etcd打开句柄数>600
        expr: process_open_fds{job=~"kubernetes-etcd"}  > 600
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>600"
          value: "{{ $value }}"
      - alert: kubernetes-etcd打开句柄数>1000
        expr: process_open_fds{job=~"kubernetes-etcd"}  > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "{{$labels.instance}}的{{$labels.job}}打开句柄数>1000"
          value: "{{ $value }}"
      - alert: coredns
        expr: process_open_fds{k8s_app=~"kube-dns"}  > 600
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "插件{{$labels.k8s_app}}({{$labels.instance}}): 打开句柄数超过600"
          value: "{{ $value }}"
      - alert: coredns
        expr: process_open_fds{k8s_app=~"kube-dns"}  > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          description: "插件{{$labels.k8s_app}}({{$labels.instance}}): 打开句柄数超过1000"
          value: "{{ $value }}"
      - alert: kube-proxy
        expr: process_virtual_memory_bytes{job=~"kubernetes-kube-proxy"}  > 2000000000
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 使用虚拟内存超过2G"
          value: "{{ $value }}"
      - alert: scheduler
        expr: process_virtual_memory_bytes{job=~"kubernetes-schedule"}  > 2000000000
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 使用虚拟内存超过2G"
          value: "{{ $value }}"
      - alert: kubernetes-controller-manager
        expr: process_virtual_memory_bytes{job=~"kubernetes-controller-manager"}  > 2000000000
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 使用虚拟内存超过2G"
          value: "{{ $value }}"
      - alert: kubernetes-apiserver
        expr: process_virtual_memory_bytes{job=~"kubernetes-apiserver"}  > 2000000000
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 使用虚拟内存超过2G"
          value: "{{ $value }}"
      - alert: kubernetes-etcd
        expr: process_virtual_memory_bytes{job=~"kubernetes-etcd"}  > 2000000000
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 使用虚拟内存超过2G"
          value: "{{ $value }}"
      - alert: kube-dns
        expr: process_virtual_memory_bytes{k8s_app=~"kube-dns"}  > 2000000000
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "插件{{$labels.k8s_app}}({{$labels.instance}}): 使用虚拟内存超过2G"
          value: "{{ $value }}"
      - alert: HttpRequestsAvg
        expr: sum(rate(rest_client_requests_total{job=~"kubernetes-kube-proxy|kubernetes-kubelet|kubernetes-schedule|kubernetes-control-manager|kubernetes-apiservers"}[1m]))  > 1000
        for: 2s
        labels:
          team: admin
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): TPS超过1000"
          value: "{{ $value }}"
          threshold: "1000"
      - alert: Pod_restarts
        expr: kube_pod_container_status_restarts_total{namespace=~"kube-system|default|monitor-sa"} > 0
        for: 2s
        labels:
          severity: warnning
        annotations:
          description: "在{{$labels.namespace}}名称空间下发现{{$labels.pod}}这个pod下的容器{{$labels.container}}被重启,这个监控指标是由{{$labels.instance}}采集的"
          value: "{{ $value }}"
          threshold: "0"
      - alert: Pod_waiting
        expr: kube_pod_container_status_waiting_reason{namespace=~"kube-system|default"} == 1
        for: 2s
        labels:
          team: admin
        annotations:
          description: "空间{{$labels.namespace}}({{$labels.instance}}): 发现{{$labels.pod}}下的{{$labels.container}}启动异常等待中"
          value: "{{ $value }}"
          threshold: "1"
      - alert: Pod_terminated
        expr: kube_pod_container_status_terminated_reason{namespace=~"kube-system|default|monitor-sa"} == 1
        for: 2s
        labels:
          team: admin
        annotations:
          description: "空间{{$labels.namespace}}({{$labels.instance}}): 发现{{$labels.pod}}下的{{$labels.container}}被删除"
          value: "{{ $value }}"
          threshold: "1"
      - alert: Etcd_leader
        expr: etcd_server_has_leader{job="kubernetes-etcd"} == 0
        for: 2s
        labels:
          team: admin
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 当前没有leader"
          value: "{{ $value }}"
          threshold: "0"
      - alert: Etcd_leader_changes
        expr: rate(etcd_server_leader_changes_seen_total{job="kubernetes-etcd"}[1m]) > 0
        for: 2s
        labels:
          team: admin
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 当前leader已发生改变"
          value: "{{ $value }}"
          threshold: "0"
      - alert: Etcd_failed
        expr: rate(etcd_server_proposals_failed_total{job="kubernetes-etcd"}[1m]) > 0
        for: 2s
        labels:
          team: admin
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}}): 服务失败"
          value: "{{ $value }}"
          threshold: "0"
      - alert: Etcd_db_total_size
        expr: etcd_debugging_mvcc_db_total_size_in_bytes{job="kubernetes-etcd"} > 10000000000
        for: 2s
        labels:
          team: admin
        annotations:
          description: "组件{{$labels.job}}({{$labels.instance}})：db空间超过10G"
          value: "{{ $value }}"
          threshold: "10G"
      - alert: Endpoint_ready
        expr: kube_endpoint_address_not_ready{namespace=~"kube-system|default"} == 1
        for: 2s
        labels:
          team: admin
        annotations:
          description: "空间{{$labels.namespace}}({{$labels.instance}}): 发现{{$labels.endpoint}}不可用"
          value: "{{ $value }}"
          threshold: "1"
    - name: 物理节点状态-监控告警
      rules:
      - alert: 物理节点cpu使用率
        expr: 100-avg(irate(node_cpu_seconds_total{mode="idle"}[5m])) by(instance)*100 > 90
        for: 2s
        labels:
          severity: ccritical
        annotations:
          summary: "{{ $labels.instance }}cpu使用率过高"
          description: "{{ $labels.instance }}的cpu使用率超过90%,当前使用率[{{ $value }}],需要排查处理"
      - alert: 物理节点内存使用率
        expr: (node_memory_MemTotal_bytes - (node_memory_MemFree_bytes + node_memory_Buffers_bytes + node_memory_Cached_bytes)) / node_memory_MemTotal_bytes * 100 > 90
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{ $labels.instance }}内存使用率过高"
          description: "{{ $labels.instance }}的内存使用率超过90%,当前使用率[{{ $value }}],需要排查处理"
      - alert: InstanceDown
        expr: up == 0
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{ $labels.instance }}: 服务器宕机"
          description: "{{ $labels.instance }}: 服务器延时超过2分钟"
      - alert: 物理节点磁盘的IO性能
        expr: 100-(avg(irate(node_disk_io_time_seconds_total[1m])) by(instance)* 100) < 60
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{$labels.mountpoint}} 流入磁盘IO使用率过高！"
          description: "{{$labels.mountpoint }} 流入磁盘IO大于60%(目前使用:{{$value}})"
      - alert: 入网流量带宽
        expr: ((sum(rate (node_network_receive_bytes_total{device!~'tap.*|veth.*|br.*|docker.*|virbr*|lo*'}[5m])) by (instance)) / 100) > 102400
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{$labels.mountpoint}} 流入网络带宽过高！"
          description: "{{$labels.mountpoint }}流入网络带宽持续5分钟高于100M. RX带宽使用率{{$value}}"
      - alert: 出网流量带宽
        expr: ((sum(rate (node_network_transmit_bytes_total{device!~'tap.*|veth.*|br.*|docker.*|virbr*|lo*'}[5m])) by (instance)) / 100) > 102400
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{$labels.mountpoint}} 流出网络带宽过高！"
          description: "{{$labels.mountpoint }}流出网络带宽持续5分钟高于100M. RX带宽使用率{{$value}}"
      - alert: TCP会话
        expr: node_netstat_Tcp_CurrEstab > 1000
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{$labels.mountpoint}} TCP_ESTABLISHED过高！"
          description: "{{$labels.mountpoint }} TCP_ESTABLISHED大于1000%(目前使用:{{$value}}%)"
      - alert: 磁盘容量
        expr: 100-(node_filesystem_free_bytes{fstype=~"ext4|xfs"}/node_filesystem_size_bytes {fstype=~"ext4|xfs"}*100) > 80
        for: 2s
        labels:
          severity: critical
        annotations:
          summary: "{{$labels.mountpoint}} 磁盘分区使用率过高！"
          description: "{{$labels.mountpoint }} 磁盘分区使用大于80%(目前使用:{{$value}}%)"

安装 prometheus 和 alertmanager

apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus-server
  namespace: monitor-sa
  labels:
    app: prometheus
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus
      component: server
    #matchExpressions:
    #- {key: app, operator: In, values: [prometheus]}
    #- {key: component, operator: In, values: [server]}
  template:
    metadata:
      labels:
        app: prometheus
        component: server
      annotations:
        prometheus.io/scrape: 'false'
    spec:
      nodeName: node1
      serviceAccountName: monitor
      containers:
      - name: prometheus
        image: prom/prometheus:v2.2.1
        imagePullPolicy: IfNotPresent
        command:
        - "/bin/prometheus"
        args:
        - "--config.file=/etc/prometheus/prometheus.yml"
        - "--storage.tsdb.path=/prometheus"
        - "--storage.tsdb.retention=24h"
        - "--web.enable-lifecycle"
        ports:
        - containerPort: 9090
          protocol: TCP
        volumeMounts:
        - mountPath: /etc/prometheus
          name: prometheus-config
        - mountPath: /prometheus/
          name: prometheus-storage-volume
        - name: k8s-certs
          mountPath: /var/run/secrets/kubernetes.io/k8s-certs/etcd/
      - name: alertmanager
        image: prom/alertmanager:v0.14.0
        imagePullPolicy: IfNotPresent
        args:
        - "--config.file=/etc/alertmanager/alertmanager.yml"
        - "--log.level=debug"
        ports:
        - containerPort: 9093
          protocol: TCP
          name: alertmanager
        volumeMounts:
        - name: alertmanager-config
          mountPath: /etc/alertmanager
        - name: alertmanager-storage
          mountPath: /alertmanager
        - name: localtime
          mountPath: /etc/localtime
      volumes:
        - name: prometheus-config
          configMap:
            name: prometheus-config
        - name: prometheus-storage-volume
          hostPath:
           path: /data
           type: Directory
        - name: k8s-certs
          secret:
           secretName: etcd-certs
        - name: alertmanager-config
          configMap:
            name: alertmanager
        - name: alertmanager-storage
          hostPath:
           path: /data/alertmanager
           type: DirectoryOrCreate
        - name: localtime
          hostPath:
           path: /usr/share/zoneinfo/Asia/Shanghai

生成一个 etcd-certs，这个在部署 prometheus 需要

[root@master1 ~]#  kubectl -n monitor-sa create secret generic etcd-certs \
--from-file=/etc/kubernetes/pki/etcd/server.key \
--from-file=/etc/kubernetes/pki/etcd/server.crt \
--from-file=/etc/kubernetes/pki/etcd/ca.crt

[root@master1 ~]# kubectl delete -f prometheus/prometheus-deploy.yaml
[root@master1 ~]# kubectl apply -f prometheus-alertmanager-deploy.yaml

[root@master1 ~]#  kubectl get pods -n monitor-sa | grep prometheus
prometheus-server-55cd9cb6d7-6mqsh   2/2     Running   0          27s

部署 alertmanager 的 service，方便在浏览器访问

apiVersion: v1
kind: Service
metadata:
  labels:
    name: prometheus
    kubernetes.io/cluster-service: 'true'
  name: alertmanager
  namespace: monitor-sa
spec:
  ports:
  - name: alertmanager
    nodePort: 30066
    port: 9093
    protocol: TCP
    targetPort: 9093
  selector:
    app: prometheus
  sessionAffinity: None
  type: NodePort

[root@master1 ~]# kubectl apply -f alertmanager-svc.yaml

[root@master1 ~]# kubectl get svc -n monitor-sa
NAME           TYPE       CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE
alertmanager   NodePort   10.96.98.140     <none>        9093:30066/TCP   14s
prometheus     NodePort   10.110.221.157   <none>        9090:32759/TCP   23h

注意：上面可以看到 prometheus 的 service 在物理机映射的端口是 32732，alertmanager 的 service 在物理机映射的端口是 30066

访问192.168.1.180:30066/#/alerts

访问 Prometheus 的 web 界面

# 从上面可以发现 kubernetes-controller-manager 和 kubernetes-schedule 都显示连接不上对应的端口
# 可按如下方法处理：

vim /etc/kubernetes/manifests/kube-scheduler.yaml
修改如下内容：

把--bind-address=127.0.0.1 变成--bind-address=192.168.1.180
把 httpGet:字段下的 hosts 由 127.0.0.1 变成 192.168.1.180
把—port=0 删除

#注意：192.168.1.180 是 k8s 的控制节点 master1 的 ip

# 修改之后在 k8s 各个节点执行
[root@master1 ~]# systemctl restart kubelet

[root@master1 ~]# kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-0               Healthy   {"health":"true"}

ss -antulp | grep :10251
ss -antulp | grep :10252
# 可以看到相应的端口已经被物理机监听了
# 点击 status->targets，可看到如下

# 是因为 kube-proxy 默认端口 10249 是监听在 127.0.0.1 上的，需要改成监听到物理节点上，按如下方法修改，线上建议在安装 k8s 的时候就做修改，这样风险小一些：

kubectl edit configmap kube-proxy -n kube-system
# 把 metricsBindAddress 这段修改成 metricsBindAddress: 0.0.0.0:10249

# 然后重新启动 kube-proxy 这个 pod
[root@master1]# kubectl get pods -n kube-system | grep kube-proxy |awk '{print $1}' | xargs kubectl delete pods -n kube-system

[root@master1]# ss -antulp |grep :10249
可显示如下
 tcp LISTEN 0 128 [::]:10249 [::]:*
点击 status->targets，可看到如下
