案例描述

（1）了解Istio的基本使用。

（2）了解基于Istio实现流量治理。

（3）了解基于Istio实现服务发布。

规划节点

节点规划，见表1。

表1 节点规划

IP 主机名 节点
10.24.2.5 k8s-master-node1 master节点、仓库节点
10.24.2.6 k8s-worker-node1 node节点

基础准备

已基于软件包chinaskills_cloud_paas_v2.0.iso部署完Kubernetes集群，并将提供的软件包ServiceMesh.tar.gz上传至master节点/root目录下

案例实施

部署Bookinfo应用

Bookinfo简介

Bookinfo应用模仿在线书店的一个分类，显示一本书的信息。页面上会显示一本书的描述，书籍的细节（ISBN、页数等），以及关于这本书的一些评论。

Bookinfo应用分为四个单独的微服务：

● productpage：调用details和reviews两个微服务，用来生成页面；

● details：包含书籍的信息；

● reviews：包含书籍相关的评论，会调用ratings微服务；

● ratings：包含由书籍评价组成的评级信息。

reviews微服务有3个版本：

● v1版本不会调用ratings服务；

● v2版本会调用ratings服务，并使用1到5个黑色星形图标来显示评分信息；

● v3版本会调用ratings服务，并使用1到5个红色星形图标来显示评分信息。

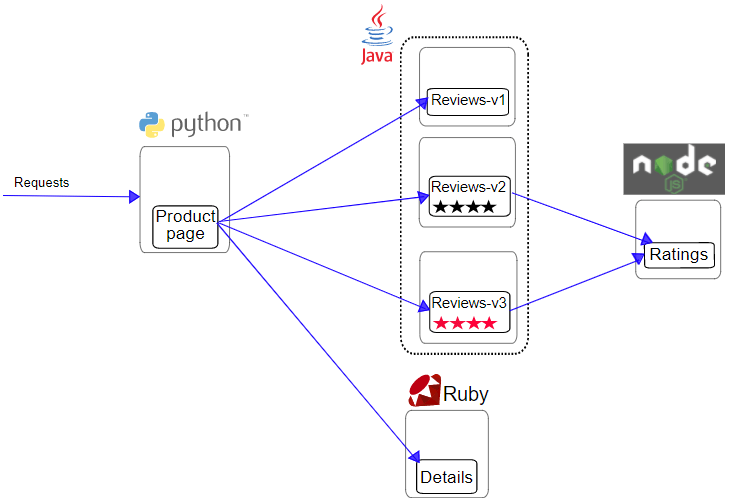

Bookinfo应用的端到端架构如图所示：

98

图1

Bookinfo应用中的几个微服务是由不同的语言编写的。这些服务对Istio并无依赖，但是构成了一个有代表性的服务网格的例子：它由多个服务、多个语言构成，并且reviews服务具有多个版本。

部署应用程序

解压软件包并导入镜像：

1
2
3
[root@k8s-master-node1 ~]# tar -zxf ServiceMesh.tar.gz
[root@k8s-master-node1 ~]# cd ServiceMesh/
[root@k8s-master-node1 ServiceMesh]# docker load -i images/image.tar

部署应用到Kubernetes集群：

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f bookinfo/bookinfo.yaml
service/details created
serviceaccount/bookinfo-details created
deployment.apps/details-v1 created
service/ratings created
serviceaccount/bookinfo-ratings created
deployment.apps/ratings-v1 created
service/reviews created
serviceaccount/bookinfo-reviews created
deployment.apps/reviews-v1 created
service/productpage created
serviceaccount/bookinfo-productpage created
deployment.apps/productpage-v1 created

查看Pod状态：

1
2
3
4
5
6
[root@k8s-master-node1 ServiceMesh]# kubectl get pods
NAME                         READY   STATUS    RESTARTS   AGE
details-v1-79f774bdb9-m98sl       1/1       Running     0            46s
productpage-v1-6b746f74dc-snpf9   1/1       Running     0            46s
ratings-v1-b6994bb9-nmws8        1/1       Running     0            46s
reviews-v1-545db77b95-4rtn4       1/1       Running     0            46s

启用对应用程序的外部访问

现在Bookinfo应用程序已成功运行，需要使应用程序可以从外部访问，可以用Istio Gateway来实现这个目标。

使用网关为网格来管理入站和出站流量，可以指定要进入或流出网格的流量。网关配置被用于运行在网格边界的独立Envoy代理，而不是服务工作负载的sidecar代理。

与Kubernetes Ingress API这种控制进入系统流量的其他机制不同，Istio网关充分利用了流量路由的强大能力和灵活性。Istio的网关资源可以配置4-6层的负载均衡属性，如对外暴露的端口、TLS设置等。作为替代应用层流量路由（L7）到相同的API资源，绑定一个常规的Istio虚拟服务到网关，这样就可以像管理网格中其他数据平面的流量一样去管理网关流量。

网关主要用于管理进入的流量，也可以配置出口网关。出口网关为流出网格的流量配置一个专用的出口节点，这可以限制哪些服务可以或应该访问外部网络，或者启用出口流量安全控制为网格添加安全性。

Gateway配置文件如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
[root@k8s-master-node1 ServiceMesh]# cat bookinfo-gateway.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
﹉（“﹉”请学生自行手打，不要复制）
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
  - "*"
  gateways:
  - bookinfo-gateway
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage
        port:
          number: 9080

这个网关指定所有HTTP流量通过80端口流入网格，然后把网关绑定到虚拟服务上。

为应用程序定义Ingress网关：

1
2
3
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f bookinfo-gateway.yaml
gateway.networking.istio.io/bookinfo-gateway created
virtualservice.networking.istio.io/bookinfo created

确认网关创建完成：

1
2
3
[root@k8s-master-node1 ServiceMesh]# kubectl get gateway
NAME               AGE
bookinfo-gateway       32s

查看Ingress Gateway：

1
2
3
4
[root@k8s-master-node1 ServiceMesh]# kubectl get svc -n istio-system
NAME     TYPE     CLUSTER-IP     EXTERNAL-IP     PORT(S)     AGE
istio-egressgateway    ClusterIP      10.101.130.107           80/TCP,443/TCP                                                           30m
istio-ingressgateway   LoadBalancer   10.102.250.102        15021:32634/TCP,80:22092/TCP,443:30119/TCP,31400:30282/TCP,15443:32486/TCP   30m

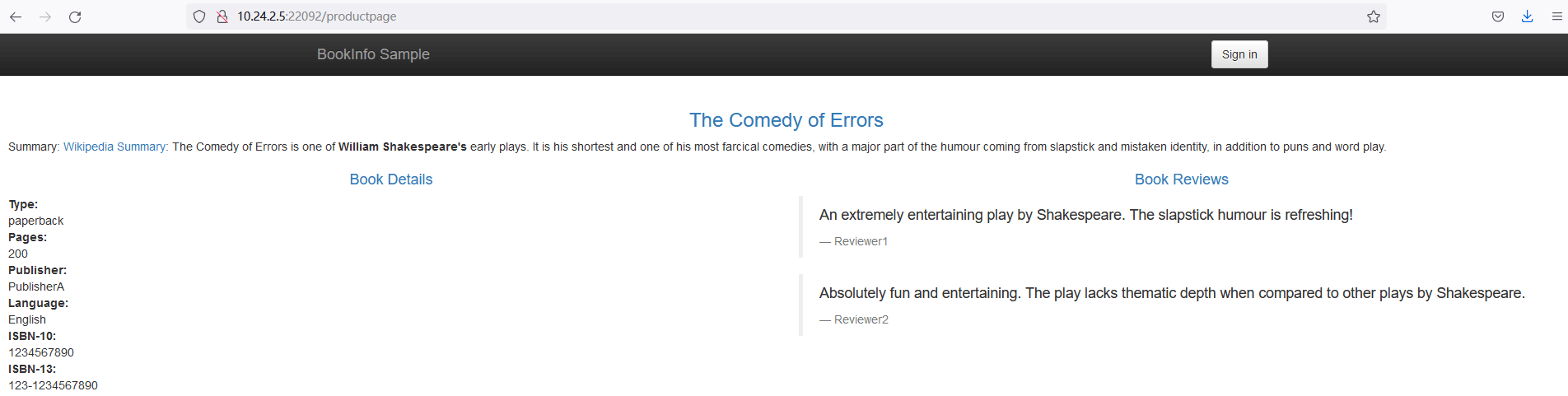

可以看到Gateway 80端口对应的NodePort端口是22092，在浏览器上通过http://master_IP:22092/productpage访问Bookinfo应用，如图所示：

99

图2

生产测试

使用Curl工具向Bookinfo应用发送请求产生模拟流量。

1
2
3
4
5
6
7
[root@k8s-master-node1 ServiceMesh]# cat curl.sh
#!/bin/bash
while true
do
  curl http://10.24.2.5:22092/productpage >/dev/null 2>&1
  sleep 1
done

后台运行脚本：

1
2
3
[root@k8s-master-node1 ServiceMesh]# chmod +x curl.sh
[root@k8s-master-node1 ServiceMesh]# bash curl.sh &
[1] 2924

启用Istio

在productpage启用Istio

在productpage微服务中，启用Istio。这个应用的其他部分会继续照原样运行。可以一个微服务一个微服务的逐步启用Istio。启用Istio在微服务中是无侵入的，不用修改微服务代码或者破坏应用，它也能够持续运行并且为用户请求服务。

在使用Istio控制Bookinfo版本路由之前，需要在目标规则中定义好可用的版本。目标规则是Istio流量路由功能的关键部分。可以将虚拟服务视为将流量如何路由到给定目标地址，然后使用目标规则来配置该目标的流量。在评估虚拟服务路由规则之后，目标规则将应用于流量的“真实”目标地址。

编写目标规则配置文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
[root@k8s-master-node1 ServiceMesh]# cat destination-rule-all.yaml
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: productpage
spec:
  host: productpage
  subsets:
  - name: v1
    labels:
      version: v1
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v3
    labels:
      version: v3
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: ratings
spec:
  host: ratings
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v2-mysql
    labels:
      version: v2-mysql
  - name: v2-mysql-vm
    labels:
      version: v2-mysql-vm
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: details
spec:
  host: details
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2

创建默认目标规则：

1
2
3
4
5
6
7
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f destination-rule-all.yaml
[root@k8s-master-node1 ServiceMesh]# kubectl get destinationrule
NAME         HOST        AGE
details          details        21s
productpage     productpage    21s
ratings          ratings        21s
reviews         reviews        21s

重新部署productpage微服务，启用Istio：

1
2
3
[root@k8s-master-node1 ServiceMesh]# cat bookinfo/bookinfo.yaml | istioctl kube-inject -f - | kubectl apply -l app=productpage -f -
service/productpage unchanged
deployment.apps/productpage-v1 configured

检查productpage的Pod并且查看每个副本的两个容器。第一个容器是微服务本身的，第二个是连接到它的Sidecar代理：

1
2
3
4
5
6
[root@k8s-master-node1 ServiceMesh]# kubectl get pods
NAME                        READY   STATUS    RESTARTS   AGE
details-v1-79f774bdb9-np7tt       1/1       Running     0            8m9s
productpage-v1-599f9dc7b8-btdqz  2/2       Running     0            43s
ratings-v1-b6994bb9-nkq7z        1/1       Running     0            8m9s
reviews-v1-545db77b95-xwnwf     1/1       Running     0            8m9s

Kubernetes采取无侵入的和逐步的滚动更新方式用启用Istio的Pod替换了原有的Pod。Kubernetes只有在新的Pod开始运行的时候才会终止老的Pod，它透明地将流量一个一个地切换到新的Pod上。也就是说，它不会在声明一个新的Pod之前结束一个或者以上的Pod。这些操作都是为了防止破坏应用，因此在注入Istio的过程中应用能够持续工作。

在浏览器上登录Grafana（http://master_IP:33000），如图所示：

100

图3

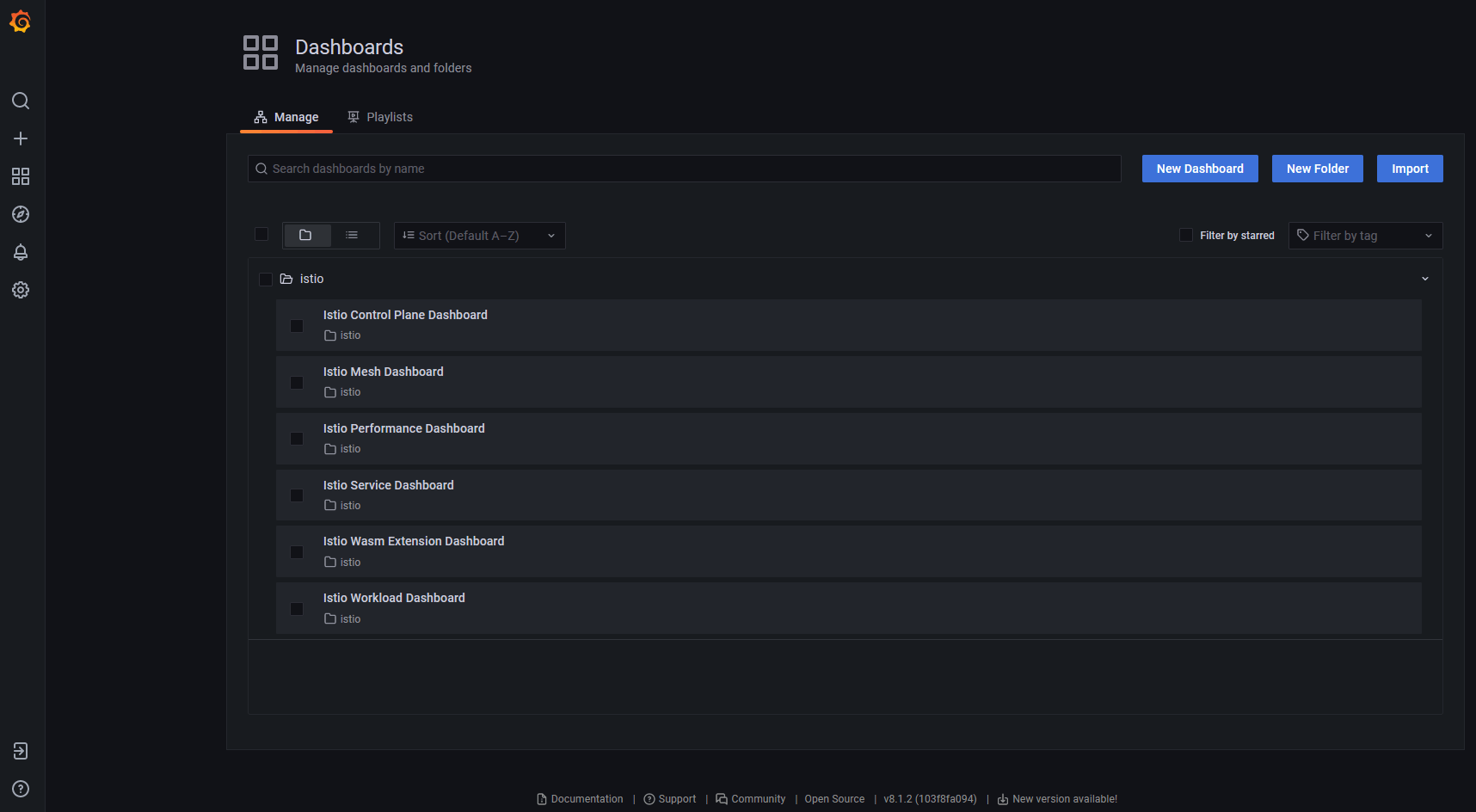

切换到Dashboard管理界面，如图所示：

101

图4

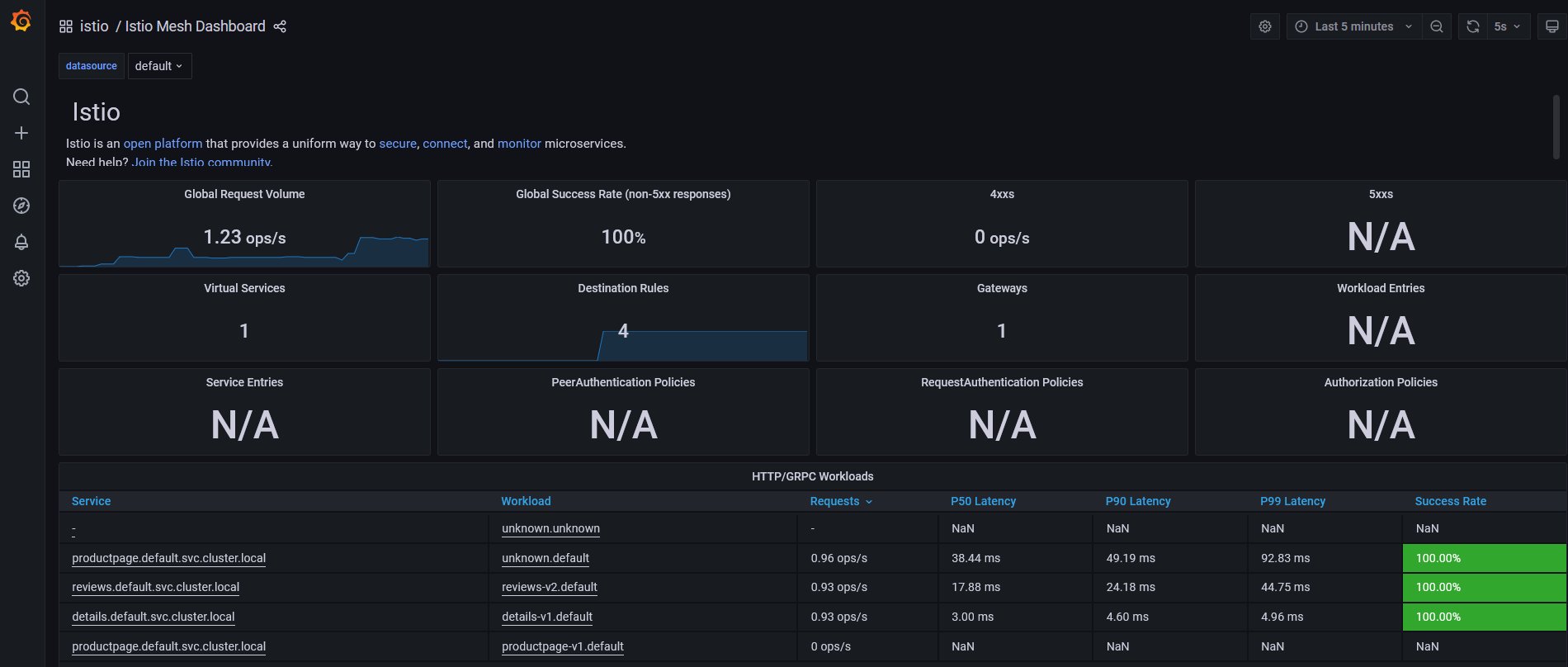

选择Istio Mesh Dashboard，如图所示：

102

图5

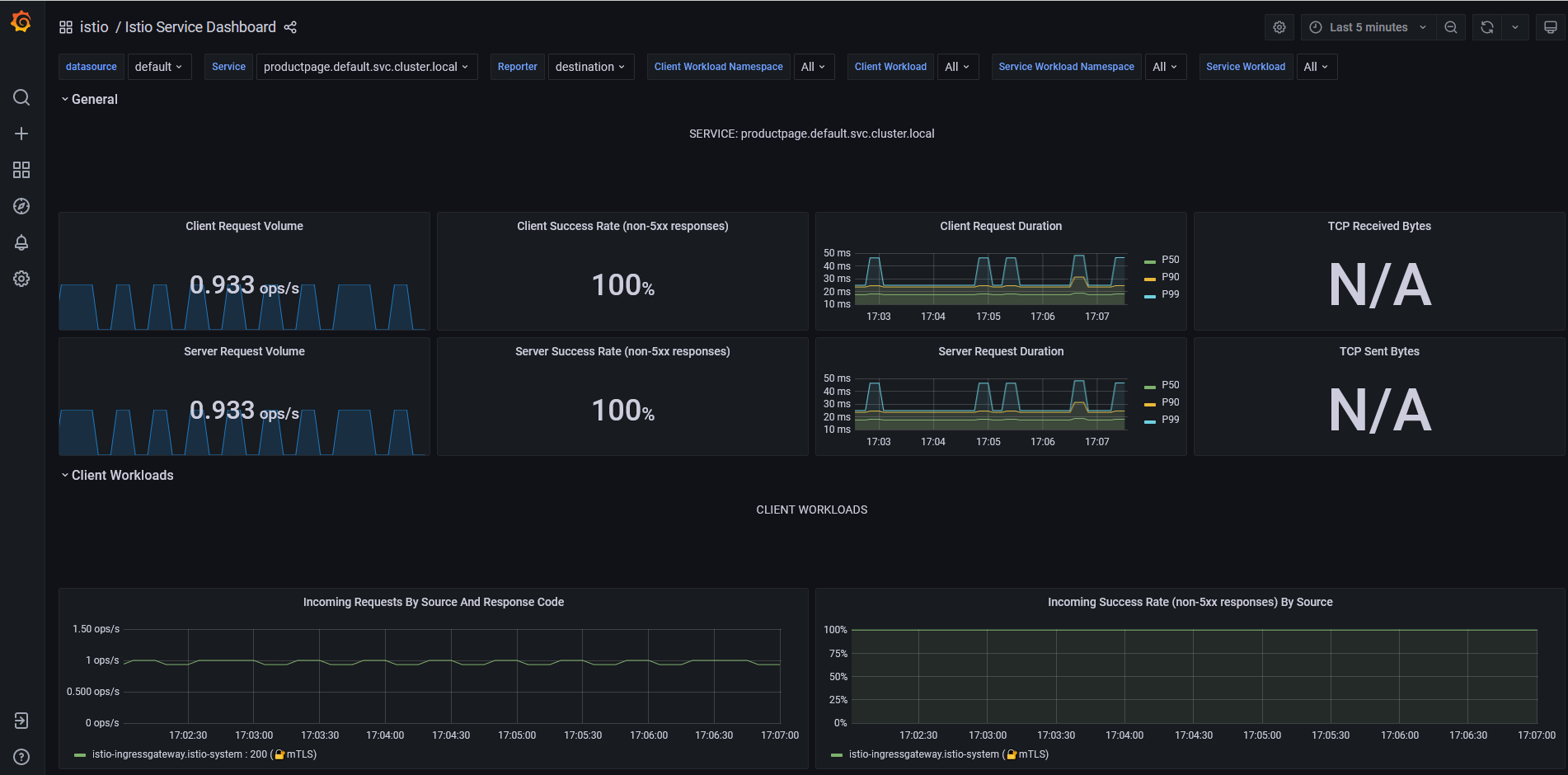

切换到Istio Service Dashboard仪表盘，在Service中选择productpage，如图所示：

103

图6

在所有微服务中启用Istio

所有服务启用Istio：

1
[root@k8s-master-node1 ServiceMesh]# cat bookinfo/bookinfo.yaml | istioctl kube-inject -f - | kubectl apply -l app!=productpage -f -

查看应用程序Pod，现在每个Pod的两个容器，一个容器是微服务本身，另一个是连接到它的Sidecar代理：

1
2
3
4
5
6
[root@k8s-master-node1 ServiceMesh]# kubectl get pods
NAME                          READY   STATUS    RESTARTS   AGE
details-v1-6df75fb475-4stwg        2/2        Running     0            70s
productpage-v1-599f9dc7b8-fprwf    2/2        Running     0            5m2s
ratings-v1-c7b9dfddc-rlmk4         2/2        Running     0            70s
reviews-v2-855b56b89-57k67        2/2        Running     0            64s

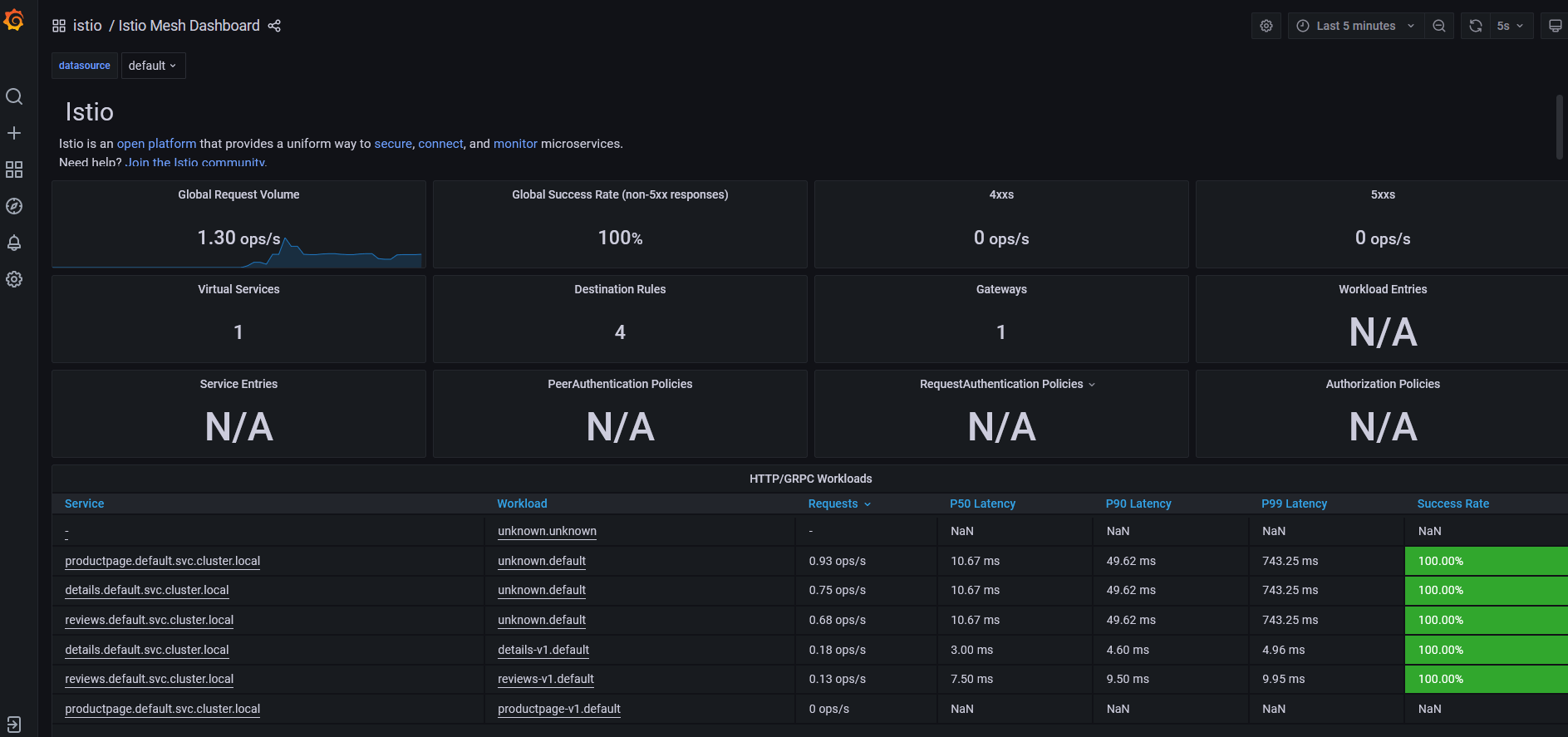

再次查看Istio Mesh Dashboard，会发现当前命名空间下所有服务都会出现在服务列表中，如图所示：

104

图7

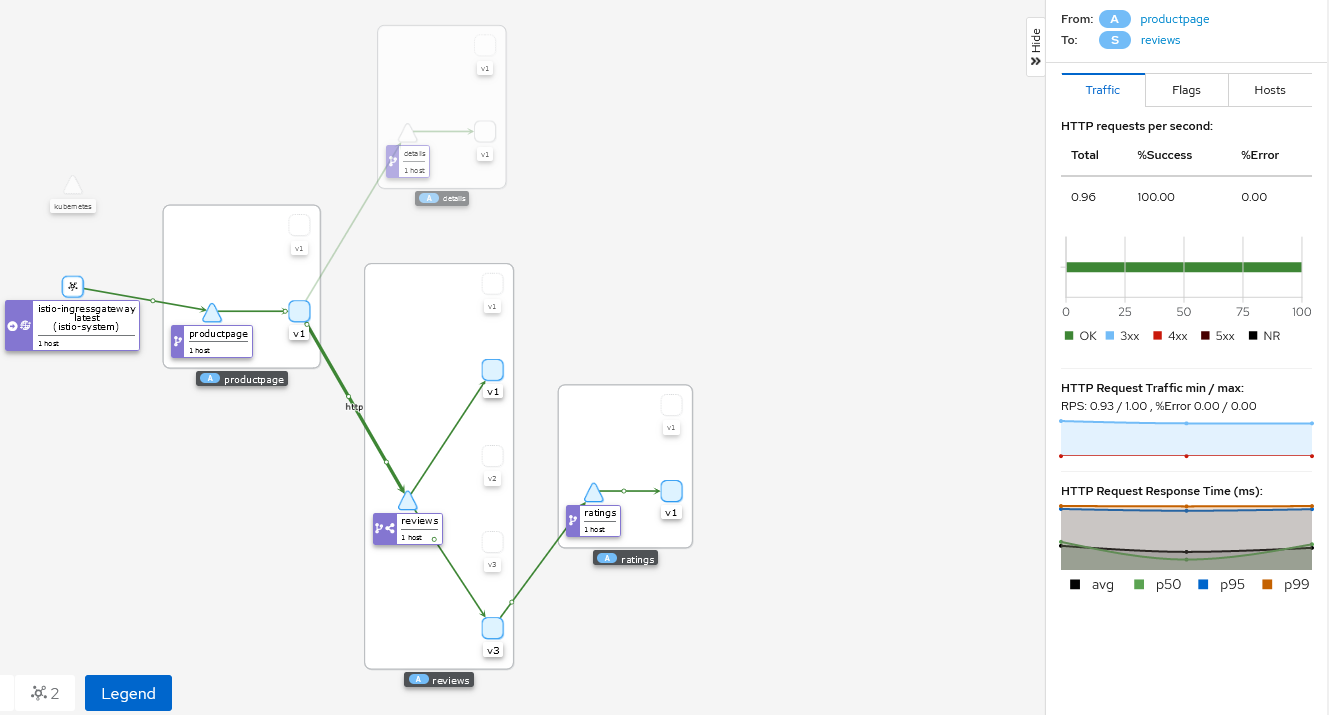

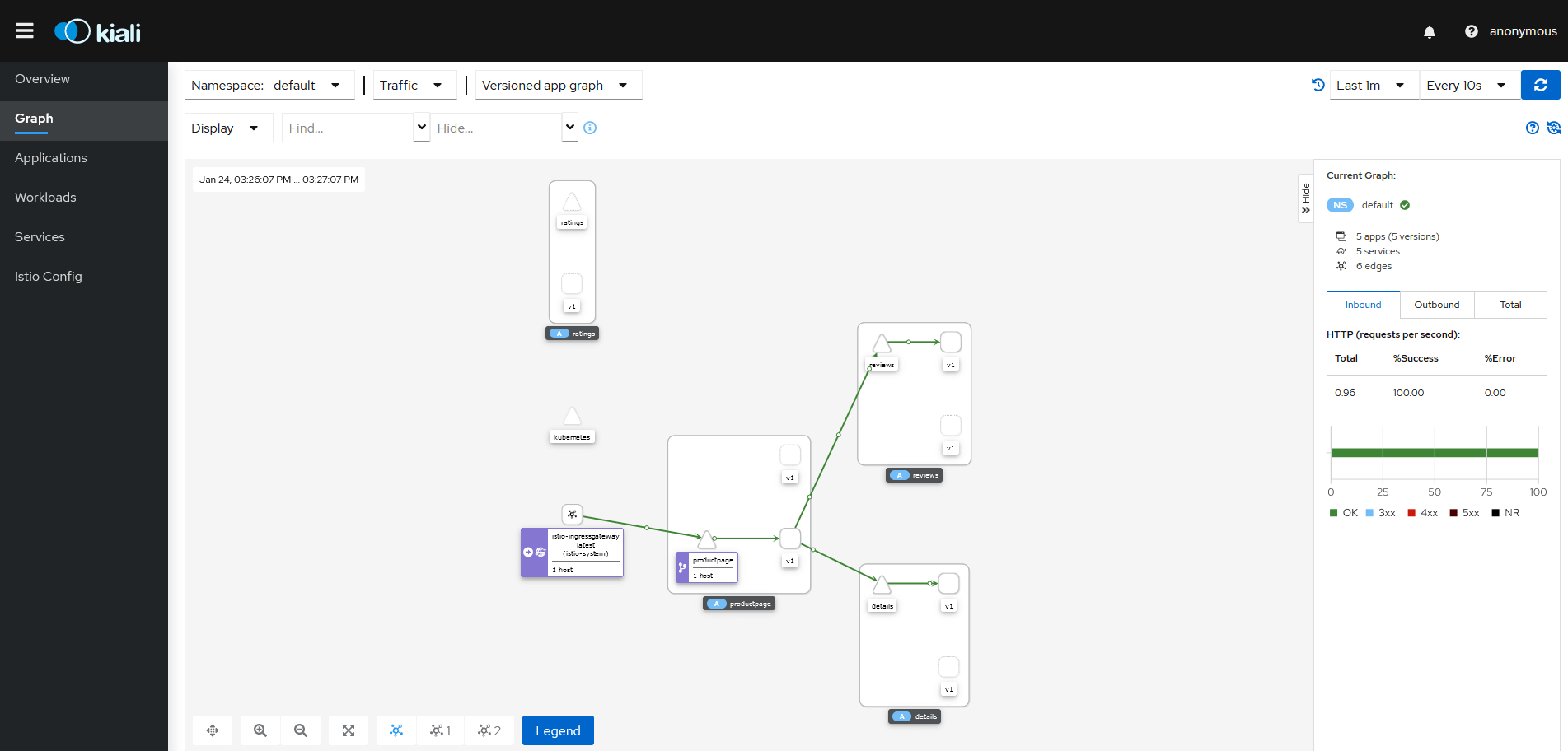

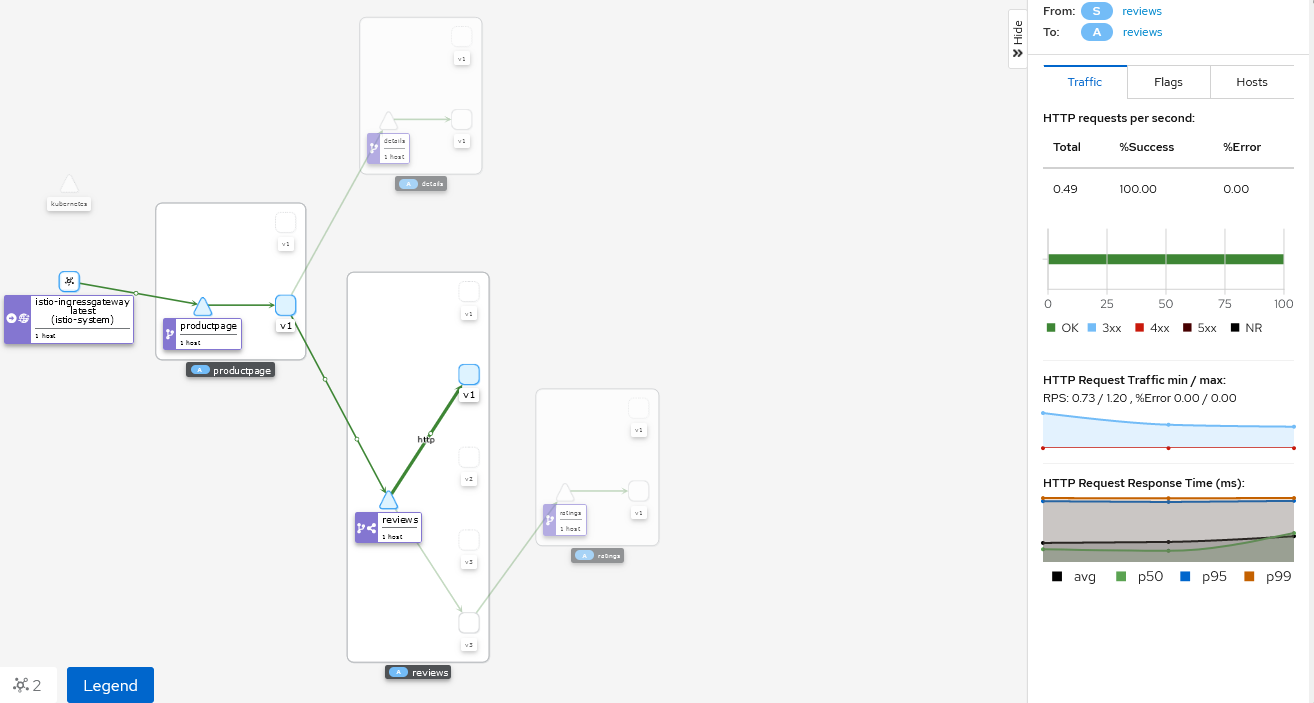

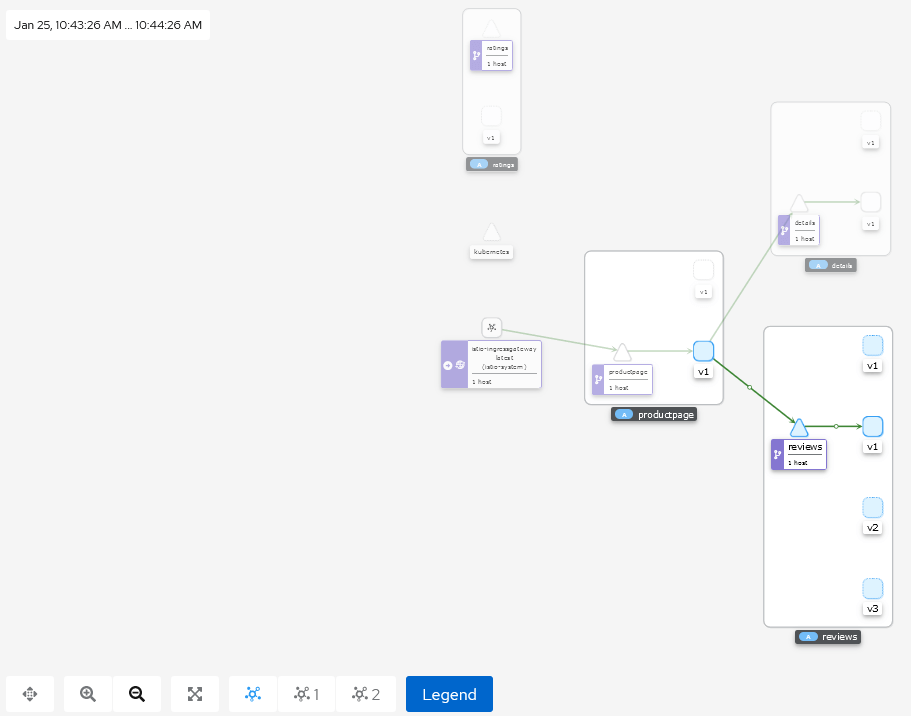

通过Kiali控住台（http://master_IP:20001）的可视化界面来查看应用程序的拓扑结构，点击Graph按钮，在Namespace下拉菜单中选择命名空间，然后在Display下拉菜单中选中Traffic Animation复选框，就可以看到实时流量动画。如图所示：

105

图8

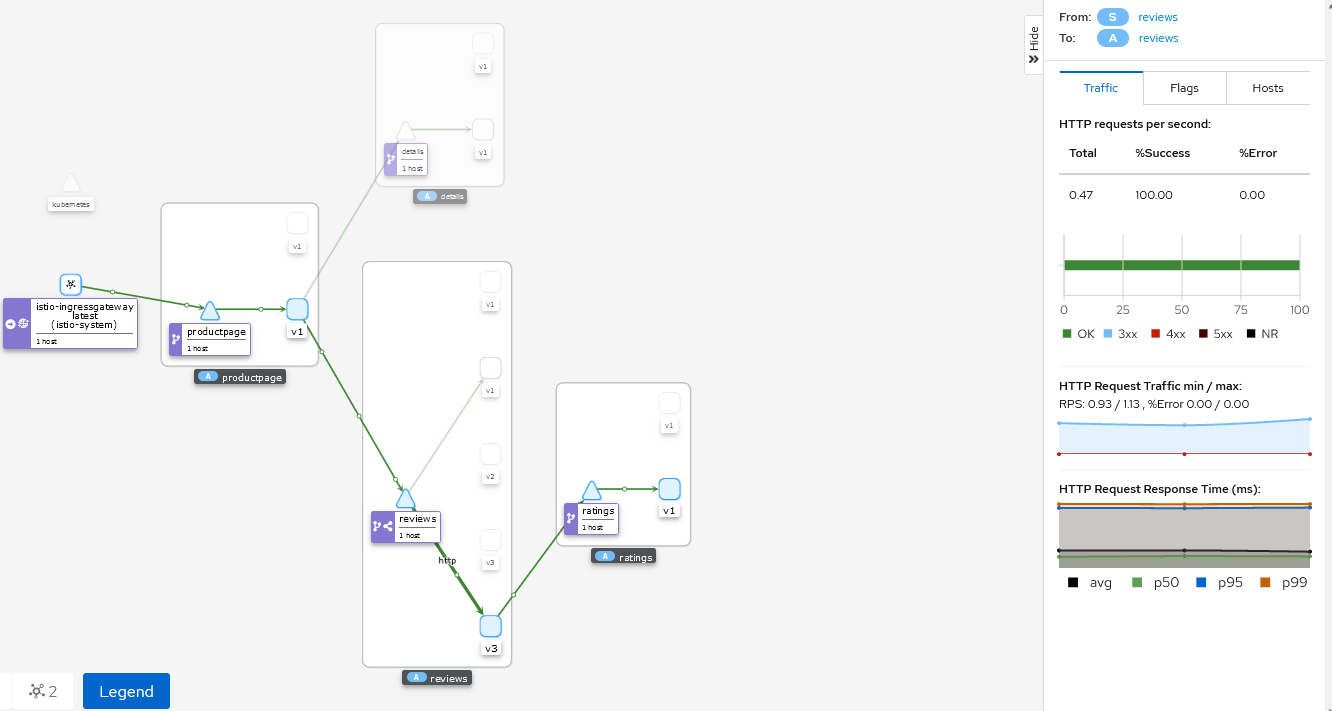

reviews微服务v1版本不会调用ratings服务，所以图中ratings服务无流量通过。

监控Istio

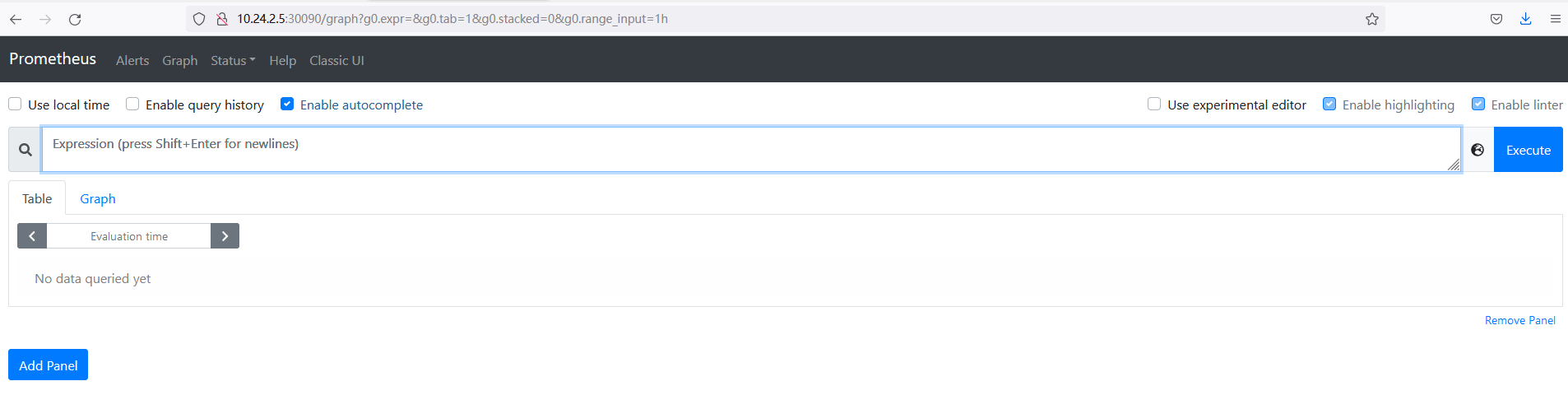

访问Prometheus控制台（http://master_IP:30090），如图所示：

106

图9

在Expression输入框中输入要查询的参数，然后点击Execute按钮即可在Console中查看查询结果。

查询请求时采用istio_requests_total指标，这是一个标准的Istio指标。

如查询命名空间的所有请求（istio_requests_total{destination_service_namespace=“default”, reporter=“destination”}），如图所示：

107

图10

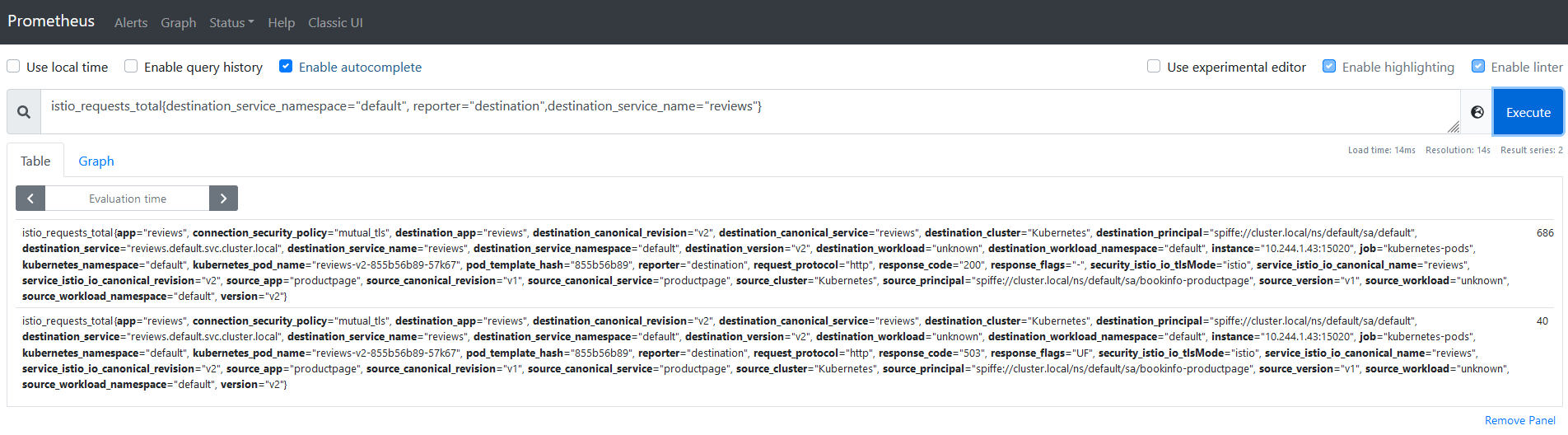

查询reviews微服务的请求（istio_requests_total{destination_service_namespace=“default”, reporter=“destination”,destination_service_name=“reviews”}），如图所示：

108

图11

灰度发布

部署新版本服务

将v2、v3版本的reviews服务部署到集群中，均为单一版本。新版本的reviews可以正常工作后，实际生产流量将开始到达该服务。在当前的设置下，50%的流量将到达旧版本（1个旧版本的Pod），而另外50%的流量将到达新版本（1个新版本Pod）。

部署v2版本的reviews微服务并开启Istio：

1
2
[root@k8s-master-node1 ServiceMesh]# cat bookinfo/reviews-v2.yaml | istioctl kube-inject -f - | kubectl apply -f -
[root@k8s-master-node1 ServiceMesh]# cat bookinfo/reviews-v3.yaml | istioctl kube-inject -f - | kubectl apply -f -

查看Pod：

1
2
3
4
5
6
7
8
[root@k8s-master-node1 ServiceMesh]# kubectl get pods
NAME                          READY   STATUS    RESTARTS   AGE
details-v1-6df75fb475-4stwg        2/2        Running     0            5m5s
productpage-v1-599f9dc7b8-fprwf    2/2        Running     0            8m2s
ratings-v1-c7b9dfddc-rlmk4         2/2        Running     0            5m5s
reviews-v2-855b56b89-57k67        2/2        Running     0           5m5s
reviews-v2-855b56b89-49jkx        2/2        Running     0            34s
reviews-v3-7b76df6bbb-f6hhp       2/2        Running     0            29s

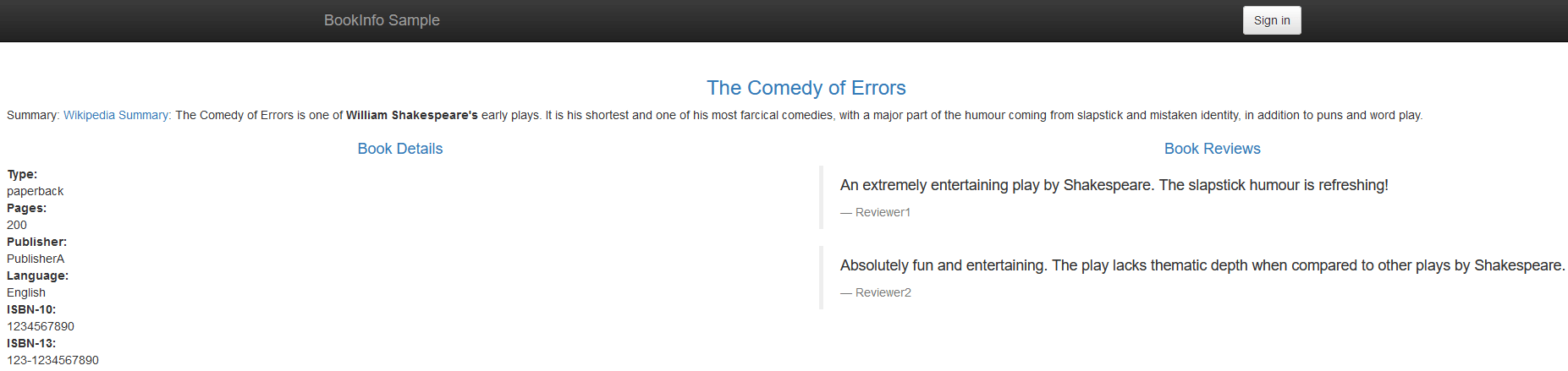

访问Bookinfo应用程序页面，如图所示：

109

图12

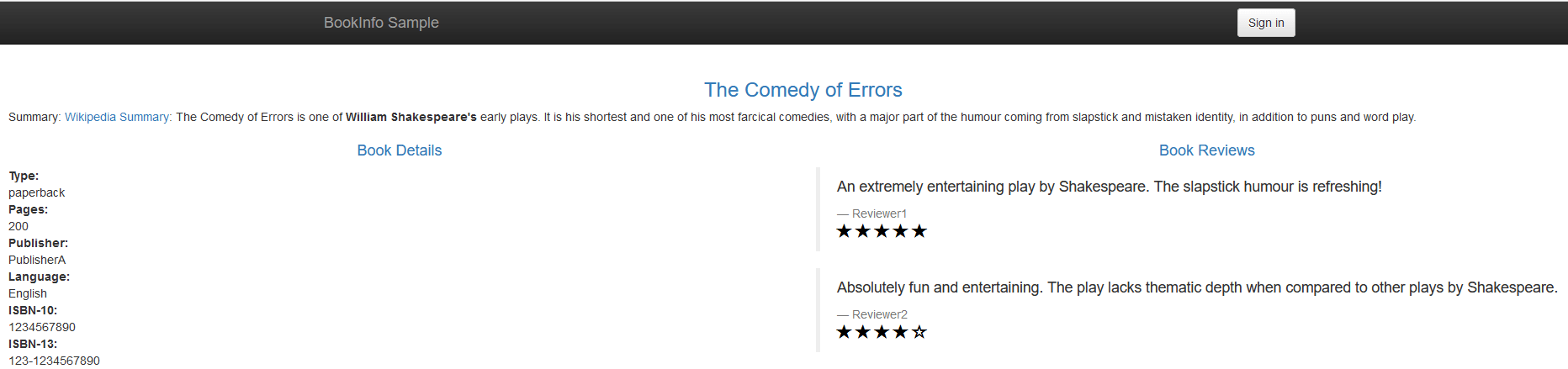

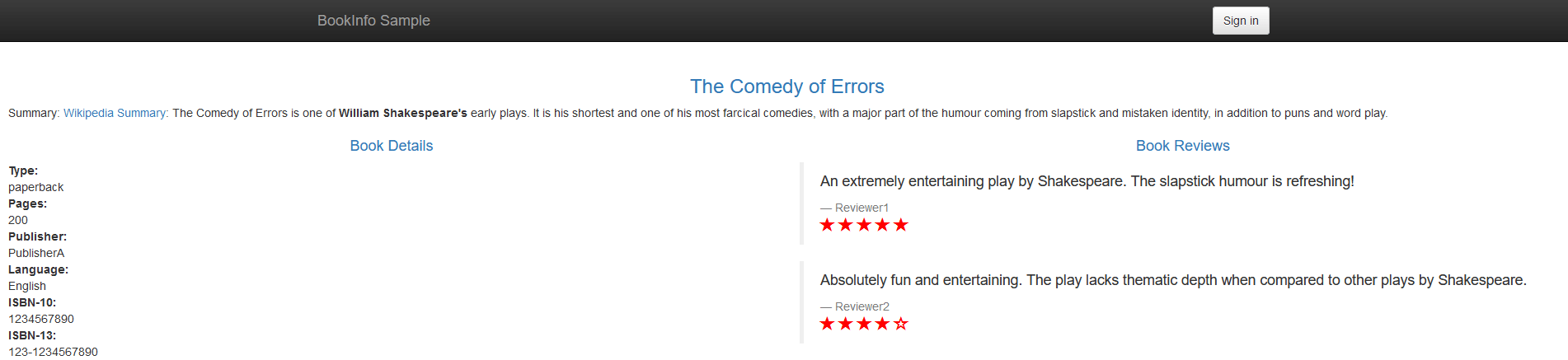

观察评级上的星标，发现有时返回的页面带有黑色星标（v2版本、大约三分之一的时间），有时带有红色星标（v3版本、大约三分之一的时间），有时不带星标（v1版本、大约三分之一的时间），这是因为没有明确的默认服务版本和路由，Istio将以循环方式将请求路由到所有可用版本，所以三种评分结果出现的概率均为三分之一。

查看实时流量监控，如图所示：

110

图13

可以看到，v2和v3版本的reviews微服务已正常工作，因v2和v3版本会调用ratings服务，所以图中ratings服务也有流量通过。

请求路由

Bookinfo应用程序包含四个独立的微服务，每个微服务都有多个版本。其中一个微服务reviews的3个不同版本已经部署并同时运行。因为没有明确的默认服务版本和路由，Istio将以循环方式将请求路由到所有可用版本。这样将导致在浏览器中访问Bookinfo应用程序时，输出有时包含星级评分，有时则不包含。

Kubernetes方式下控制流量分配需要调整每个Deployment的副本数目。例如，将10％的流量发送到金丝雀版本（v2），v1和v2的副本可以分别设置为9和1。由于在启用Istio不再需要保持副本比例，所以可以安全地设置Kubernetes HPA来管理三个版本Deployment的副本：

1
2
3
[root@k8s-master-node1 ServiceMesh]# kubectl autoscale deployment reviews-v1 --cpu-percent=50 --min=1 --max=10
[root@k8s-master-node1 ServiceMesh]# kubectl autoscale deployment reviews-v2 --cpu-percent=50 --min=1 --max=10
[root@k8s-master-node1 ServiceMesh]# kubectl autoscale deployment reviews-v3 --cpu-percent=50 --min=1 --max=10

如果要仅路由到一个版本，请为微服务设置默认版本的Virtual Service。在这种情况下，Virtual Service将所有流量路由到每个微服务的v1版本。

默认请求路由配置文件如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
[root@k8s-master-node1 ServiceMesh]# cat virtual-service-all-v1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: productpage
spec:
  hosts:
  - productpage
  http:
  - route:
    - destination:
        host: productpage
        subset: v1
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - route:
    - destination:
        host: ratings
        subset: v1
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: details
spec:
  hosts:
  - details
  http:
  - route:
    - destination:
        host: details
        subset: v1

配置默认请求路由：

1
2
3
4
5
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f virtual-service-all-v1.yaml
virtualservice.networking.istio.io/productpage created
virtualservice.networking.istio.io/reviews created
virtualservice.networking.istio.io/ratings created
virtualservice.networking.istio.io/details created

现在已将Istio配置为路由到Bookinfo微服务的v1版本，最重要的是reviews服务的v1版本。

在浏览器中打开Bookinfo站点，如图所示：

111

图14

此时无论刷新多少次，页面的评分部分都不会显示评级星标。这是因为Istio被配置为将评分服务的所有流量路由到v1版本的reviews，而此版本的服务不调用星级评分服务。

查看实时流量监控，也可以看到此时无流量流向v2和v3版本，如图所示：

112

图15

流量转移

使用下面的命令把50%的流量从reviews:v1转移到reviews:v3（金丝雀版本）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[root@k8s-master-node1 ServiceMesh]# cat virtual-service-reviews-50-50.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 50
    - destination:
        host: reviews
        subset: v3
      weight: 50
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f virtual-service-reviews-50-50.yaml
virtualservice.networking.istio.io/reviews configured

当规则设置生效后，Istio将确保只有50%的请求发送到金丝雀版本，无论每个版本的运行副本数量是多少。

刷新浏览器中的/productpage页面，因为reviews的v3版本可以访问带星级评价服务，而v1版本不能，所以大约有50%的几率会看到页面中带红色星级的评价内容，如图所示：

113

图16

在Kiali上查看实时流量监控，可以看到流量已经流向了v3版本，如图所示：

114

图17

点击productpage服务与reviews服务之间的连线，在右侧可以看到每秒发送到reviews服务的http请求为0.96，如图所示：

115

图18

点击reviews服务和v1版本之间的连线，可以看到v1版本每秒接收到的http请求为0.49，如图所示：

116

图19

点击reviews服务和v3版本之间的连线，可以看到v3版本每秒接收到的http请求为0.47，如图所示：

117

图20

说明流向reviews服务的流量各有50%流向了v1和v3，路由规则应用成功。

假如认为reviews:v3微服务已经稳定，可以通过应用Virtual Service规则将100%的流量路由reviews:v3：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[root@k8s-master-node1 ServiceMesh]# cat virtual-service-reviews-v3.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v3
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f virtual-service-reviews-v3.yaml
virtualservice.networking.istio.io/reviews configured

再次刷新/productpage时，将始终看到带有红色星级评分的书评。

查看实时流量，发现流量全部流向v3，如图所示：

118

图21

流量镜像

流量镜像，也称为影子流量，是一个以尽可能低的风险为生产带来变化的强大的功能。镜像会将实时流量的副本发送到镜像服务。镜像流量发生在主服务的关键请求路径之外。

初始化默认路由规则，将所有流量路由到服务的v1版本：

1
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f virtual-service-all-v1.yaml

改变reviews服务的流量规则，将v1版本的流量镜像到v2版本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
[root@k8s-master-node1 ServiceMesh]# cat virtual-service-mirroring.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 100
    mirror:
        host: reviews
        subset: v2
[root@k8s-master-node1 ServiceMesh]# kubectl apply -f virtual-service-mirroring.yaml
virtualservice.networking.istio.io/reviews configured

分布式追踪

分布式追踪可以让用户对跨多个分布式服务网格的1个请求进行追踪分析。这样进而可以通过可视化的方式更加深入地了解请求的延迟，序列化和并行度。

Istio利用Envoy的分布式追踪功能提供了开箱即用的追踪集成。确切地说，Istio提供了安装各种追踪后端服务的选项，并且通过配置代理来自动发送追踪Span到追踪后端服务。

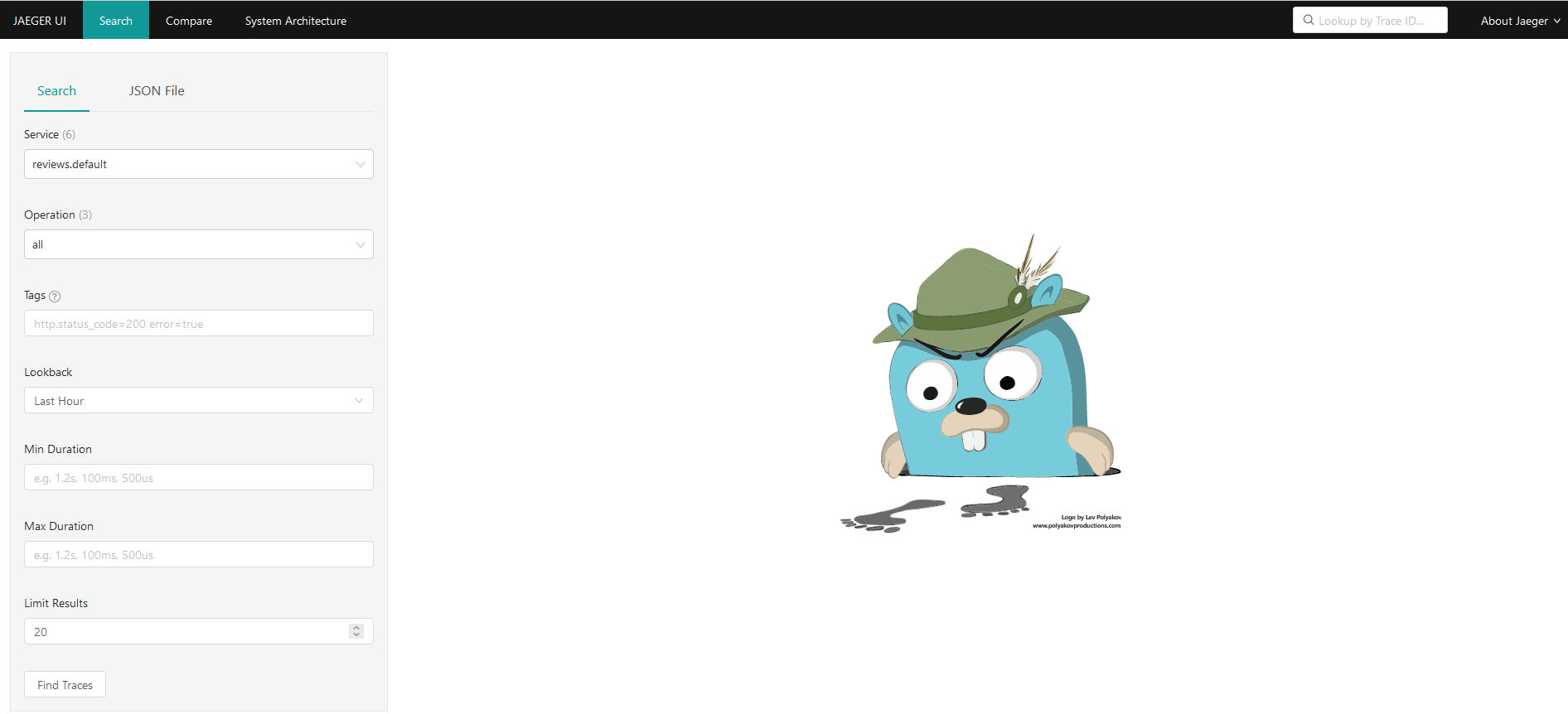

登录Jaeger控制台（http://master_IP:30686），如图所示：

119

图22

从仪表盘左边面板的Service下拉列表中选择productpage并点击Find Traces，如图所示：

120

图23

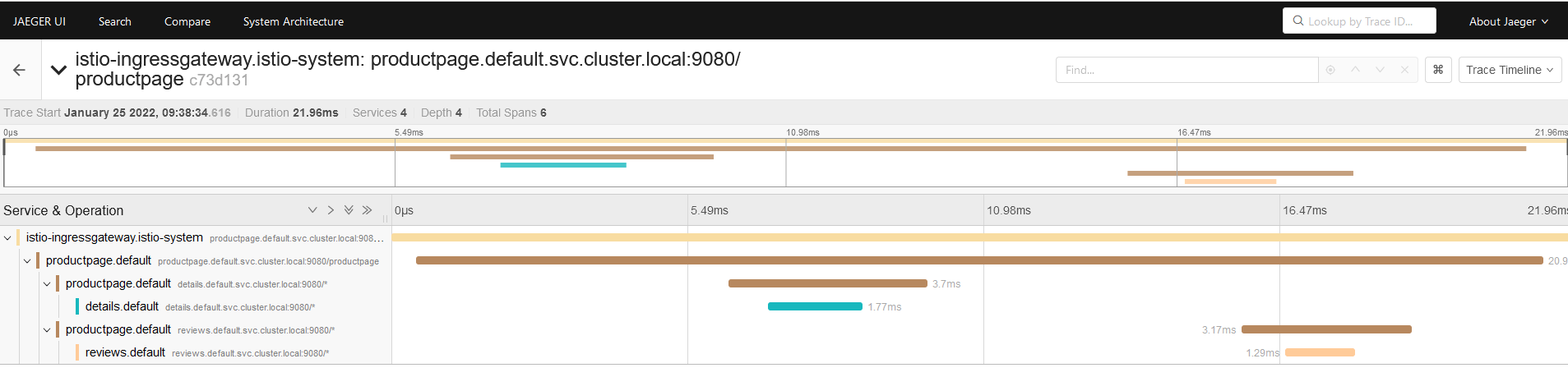

点击位于最上面的最近一次追踪，查看对应最近一次访问/productpage的详细信息，如图所示：

121

图24

追踪信息由一组Span组成，每个Span对应一个Bookinfo Service。这些Service在执行/productpage请求时被调用，或是Istio内部组件。
