案例描述

本案例主要使用Kubernetes+Jenkins+GitLab构建持续集成项目，具体如下：

（1）掌握Jenklins和GitLab的基本使用。

（2）了解Blue Ocean的使用和管理。

（3）掌握Jenkinsfile的语法和编写方式。

规划节点

节点规划见表1-1。

表1-1节点规划

IP 主机名 节点
10.26.15.244 master Kubernetes单节点集群
10.26.15.243 桌面化的测试节点

基础准备

确保Kubernetes集群已部署完成。

案例实施

概述

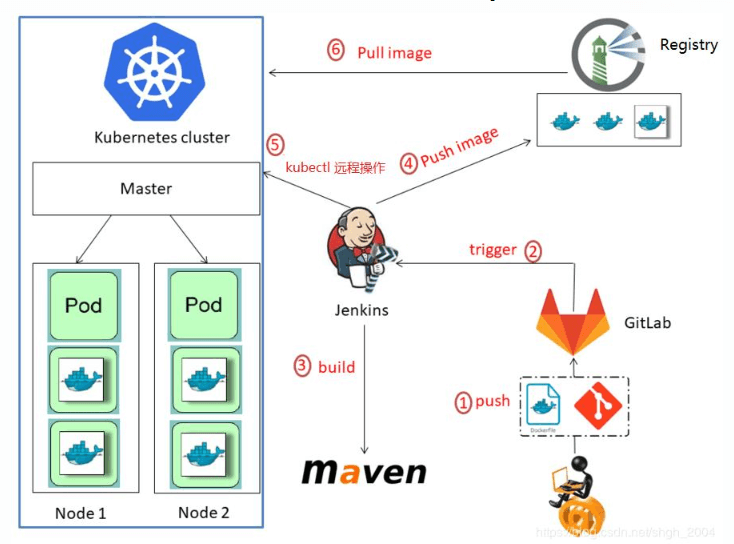

Kubernetes构建CI/CD的流程拓扑图如下：

127
图1

涉及到的工具与技术包括：

  • GitLab：常用的源代码管理系统。
  • Jenkins、Jenkins Pipeline：常用的自动化构建、部署工具，Pipeline以流水线的方式将构建、部署的各个步骤组织起来。
  • Docker、Dockerfile：容器引擎，所有应用最终都要以Docker容器运行，Dockerfile是Docker镜像定义文件。
  • Kubernetes：Google开源的容器编排管理系统。

部署Harbor

（1）基础准备

下载软件包到本地：

1
2
[root@master ~]# ls
BlueOcean.tar.gz

解压软件包：

1
[root@master ~]# tar -zxf BlueOcean.tar.gz

（2）部署Harbor

安装Docker Compose：

1
2
3
4
5
6
[root@master ~]# cp BlueOcean/tools/docker-compose-Linux-x86_64 /usr/bin/docker-compose
[root@master ~]# docker-compose version
docker-compose version 1.25.0, build 0a186604
docker-py version: 4.1.0
CPython version: 3.7.4
OpenSSL version: OpenSSL 1.1.0l  10 Sep 2019

安装Harbor仓库：

1
2
[root@master ~]# tar -zxf BlueOcean/harbor-offline-installer.tar.gz -C /opt/
[root@master ~]# sh /opt/harbor/install.sh

部署完成后Harbor镜像仓库默认用户为admin，密码为Harbor12345。

（3）访问Harbor

在Web端使用火狐浏览器登录Harbor（http://master），登录成功后如图2所示：

128

图2

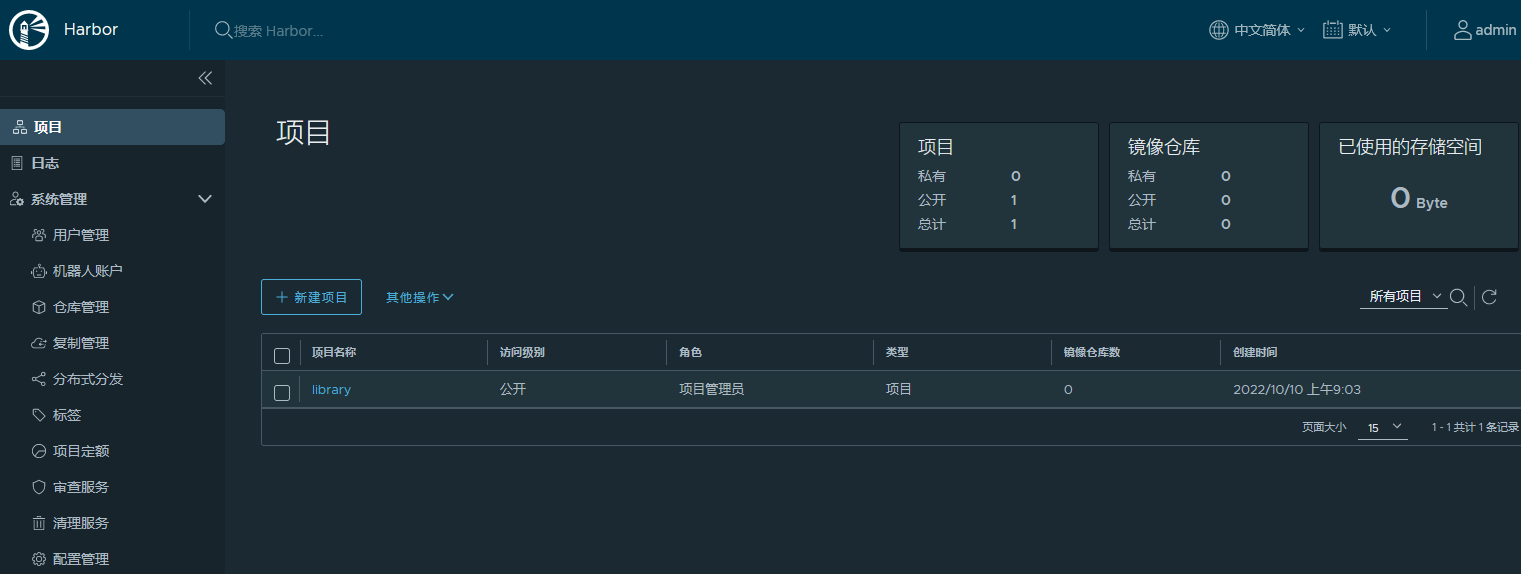

新建springcloud项目，访问级别设置为公开，如图3所示：

129

图3

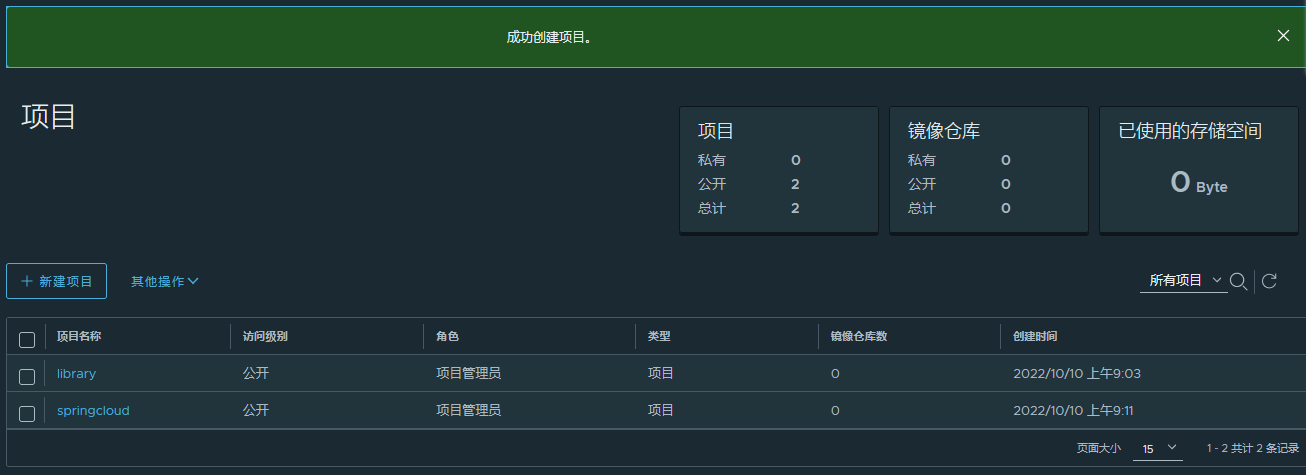

创建完成后如图4所示：

130

图4

上传镜像到Harbor（IP为master节点地址）：

1
2
3
4
5
6
7
[root@master ~]# docker login -uadmin -pHarbor12345 10.26.15.244
[root@master ~]# docker load -i BlueOcean/images/maven_latest.tar
[root@master ~]# docker tag maven 10.26.15.244/library/maven
[root@master ~]# docker push 10.26.15.244/library/maven
[root@master ~]# docker load -i BlueOcean/images/java_8-jre.tar
[root@master ~]# docker load -i BlueOcean/images/jenkins_jenkins_latest.tar
[root@master ~]# docker load -i BlueOcean/images/gitlab_gitlab-ce_latest.tar

部署Jenkins

（1）安装Jenkins

新建命名空间：

1
[root@master ~]# kubectl create ns devops

部署Jenkins需要使用到一个拥有相关权限的serviceAccount，名称为jenkins-admin，可以给jenkins-admin赋予一些必要的权限，也可以直接绑定一个cluster-admin的集群角色权限，此处选择给予集群角色权限。编写Jenkins资源清单文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
[root@master ~]# vi jenkins-deploy.yaml
apiVersion: v1
kind: Service
metadata:
  name: jenkins
  labels:
    app: jenkins
spec:
  type: NodePort
  ports:
  - name: http
    port: 8080
    targetPort: 8080
    nodePort: 30880
  - name: agent
    port: 50000
    targetPort: agent
    nodePort: 30850
  selector:
    app: jenkins

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins
  labels:
    app: jenkins
spec:
  selector:
    matchLabels:
      app: jenkins
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      serviceAccountName: jenkins-admin
      containers:
      - name: jenkins
        image: jenkins/jenkins:latest
        imagePullPolicy: IfNotPresent
        securityContext:
          runAsUser: 0
          privileged: true
        ports:
        - name: http
          containerPort: 8080
        volumeMounts:
        - mountPath: /var/jenkins_home
          name: jenkinshome
        - mountPath: /usr/bin/docker
          name: docker
        - mountPath: /var/run/docker.sock
          name: dockersock
        - mountPath: /usr/bin/kubectl
          name: kubectl
        - mountPath: /root/.kube
          name: kubeconfig
      volumes:
      - name: jenkinshome
        hostPath:
          path: /home/jenkins_home
      - name: docker
        hostPath:
          path: /usr/bin/docker
      - name: dockersock
        hostPath:
          path: /var/run/docker.sock
      - name: kubectl
        hostPath:
          path: /usr/bin/kubectl
      - name: kubeconfig
        hostPath:
          path: /root/.kube
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: jenkinshome
  annotations:
    volume.beta.kubernetes.io/storage-class: local-path
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1024Mi
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins-admin
  labels:
    name: jenkins
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: jenkins-admin
  labels:
    name: jenkins
subjects:
  - kind: ServiceAccount
    name: jenkins-admin
    namespace: default
roleRef:
  kind: ClusterRole
  name: cluster-admin
  apiGroup: rbac.authorization.k8s.io

这里通过NodePort的形式来暴露了Jenkins的8080端口，另外还需要暴露一个agent的端口，这个端口主要用于Jenkins的Master和Slave之间的通信。

部署Jenkins：

1
[root@master ~]# kubectl -n devops apply -f jenkins-deploy.yaml

查看Pod：

1
2
3
[root@master ~]# kubectl -n devops get pods
NAME                   READY    STATUS  RESTARTS  AGE
jenkins-cc97fd4fc-v5dh2  1/1   Running  0         21s

（2）访问Jenkins

查看Jenkins Service端口：

1
2
3
[root@master ~]# kubectl -n devops get svc
NAME     TYPE      CLUSTER-IP    EXTERNAL-IP  PORT(S)                         AGE
jenkins  NodePort  192.96.215.194  <none>     8080:30880/TCP,50000:30850/TCP  47s

在Web端使用浏览器访问Jenkins（http://master:30880），如图5所示：

131

图5

获取Jenkins密码：

1
2
[root@master ~]# kubectl -n devops exec deploy/jenkins -- cat /var/jenkins_home/secrets/initialAdminPassword
a3ac7ba3812746d0bc8ed40e122ba20b

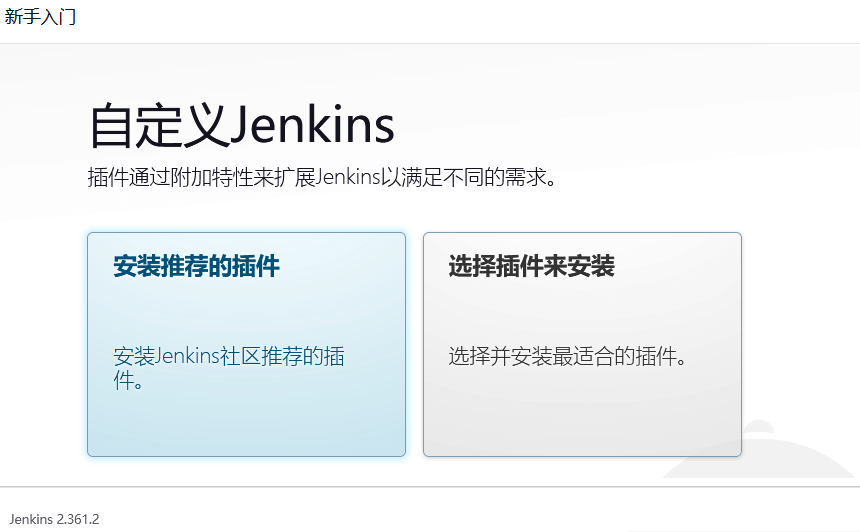

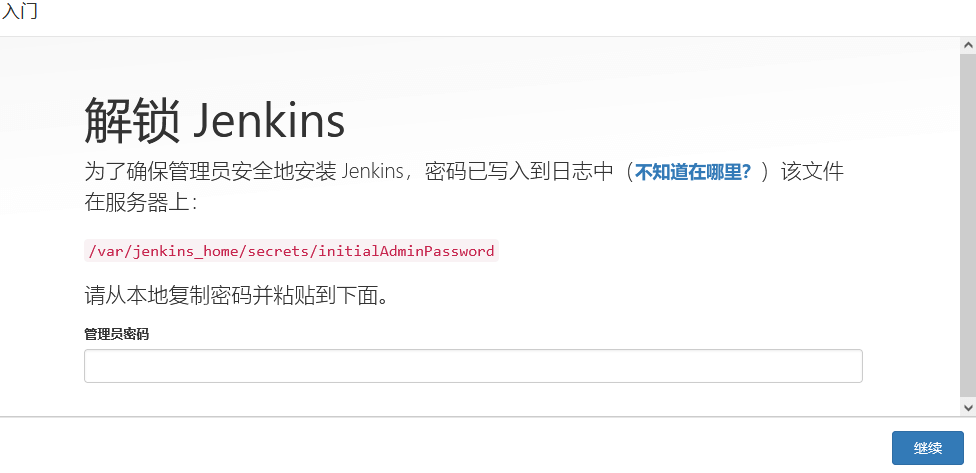

输入密码后单击“继续”按钮，如图6所示：

132

图6

将离线插件包拷贝到Jenkins：

1
[root@master ~]# kubectl -n devops cp BlueOcean/plugins/ jenkins-cc97fd4fc-v5dh2:/var/jenkins_home

重启Jenkins：

1
[root@master ~]# kubectl -n devops rollout restart deployment jenkins

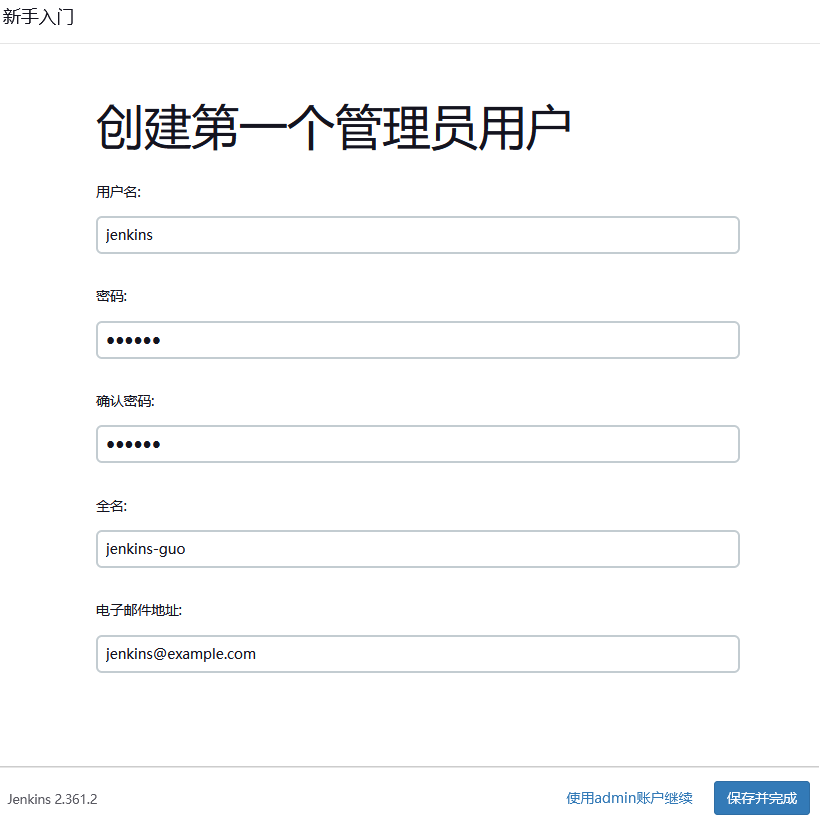

刷新Jenkins页面，选择“跳过插件安装”，安装完成后进入用户创建页面，创建一个用户jenkins，密码000000，如图7所示：
133

图7

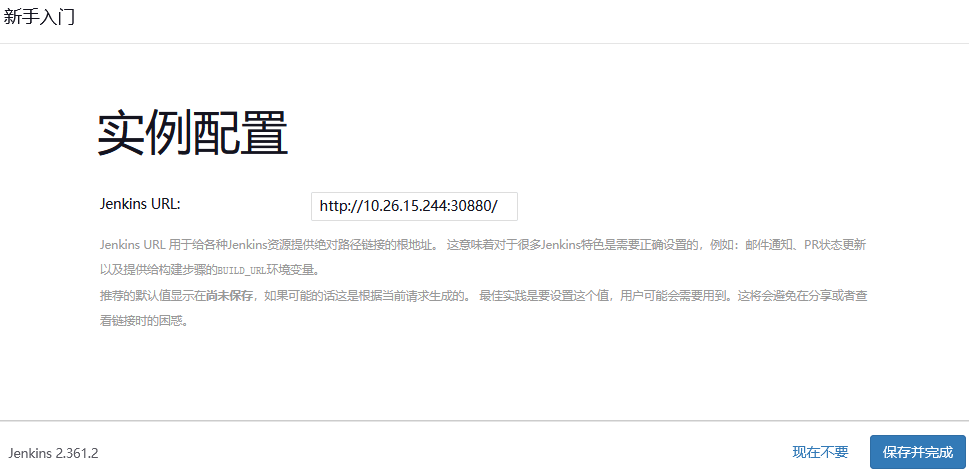

单击“保存并完成”按钮，如图8所示：

134

图8

单击“保存并完成”，如图9所示：

135

图9

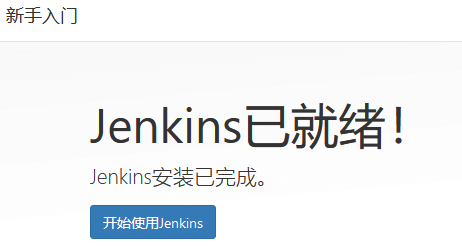

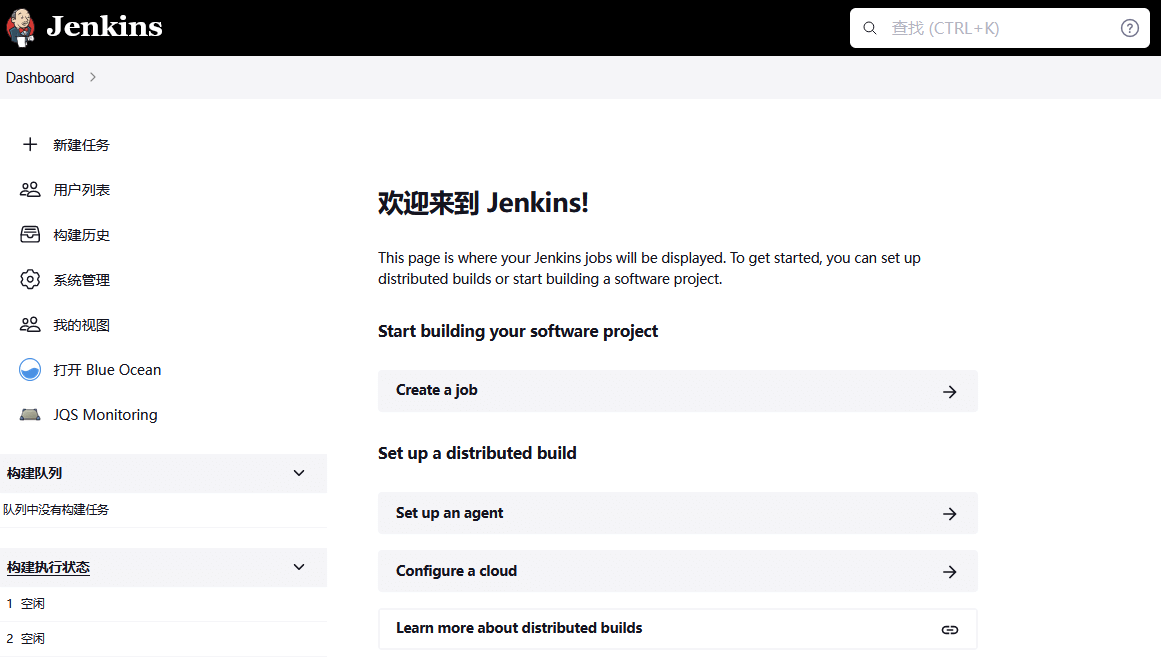

单击“开始使用Jenkins”按钮并使用新创建的用户登录Jenkins，如图10所示：

136

图10

部署GitLab

GitLab是利用Ruby on Rails一个开源的版本管理系统，实现一个自托管的Git项目仓库，可通过Web界面进行访问公开的或者私人项目。与GitHub类似，GitLab能够浏览源代码，管理缺陷和注释，可以管理团队对仓库的访问，它非常易于浏览提交过的版本并提供一个文件历史库，团队成员可以利用内置的简单聊天程序（Wall）进行交流。GitLab还提供一个代码片段收集功能可以轻松实现代码复用，便于日后有需要的时候进行查找。

本项目GitLab与Harbor共用一台服务器。

（1）部署GitLab

编写GitLab资源清单文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
[root@master ~]# vi gitlab-deploy.yaml
apiVersion: v1
kind: Service
metadata:
  name: gitlab
spec:
  type: NodePort
  ports:
  - port: 443
    nodePort: 30443
    targetPort: 443
    name: gitlab-443
  - port: 80
    nodePort: 30888
    targetPort: 80
    name: gitlab-80
  selector:
    app: gitlab
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gitlab
spec:
  selector:
    matchLabels:
      app: gitlab
  revisionHistoryLimit: 2
  template:
    metadata:
      labels:
        app: gitlab
    spec:
      containers:
      - image: gitlab/gitlab-ce:latest
        name: gitlab
        imagePullPolicy: IfNotPresent
        env:
        - name: GITLAB_ROOT_PASSWORD  # 设置root用户密码
          value: admin@123
        - name: GITLAB_PORT
          value: "80"
        ports:
        - containerPort: 443
          name: gitlab-443
        - containerPort: 80
          name: gitlab-80

部署GitLab：

1
[root@master ~]# kubectl -n devops apply -f gitlab-deploy.yaml

查看Pod：

1
2
3
4
[root@master ~]# kubectl -n devops get pods
NAME                    READY  STATUS  RESTARTS  AGE
gitlab-645dd88cd7-6vv2q  1/1   Running  0        29s
jenkins-cc97fd4fc-kmjtl  1/1   Running  0        7m20s

查看GitLab Service：

1
2
3
4
[root@master ~]# kubectl -n devops get svc
NAME    TYPE      CLUSTER-IP    EXTERNAL-IP  PORT(S)                          AGE
gitlab  NodePort  192.104.250.77  <none>    443:30443/TCP,80:30888/TCP        57s
jenkins NodePort  192.98.107.152  <none>    8080:30880/TCP,50000:30850/TCP  7m48s

GitLab启动较慢，可以通过“kubectl logs”查看其启动状态。启动完成后，在Web端访问GitLab（http://master:30888），如图11所示：

137

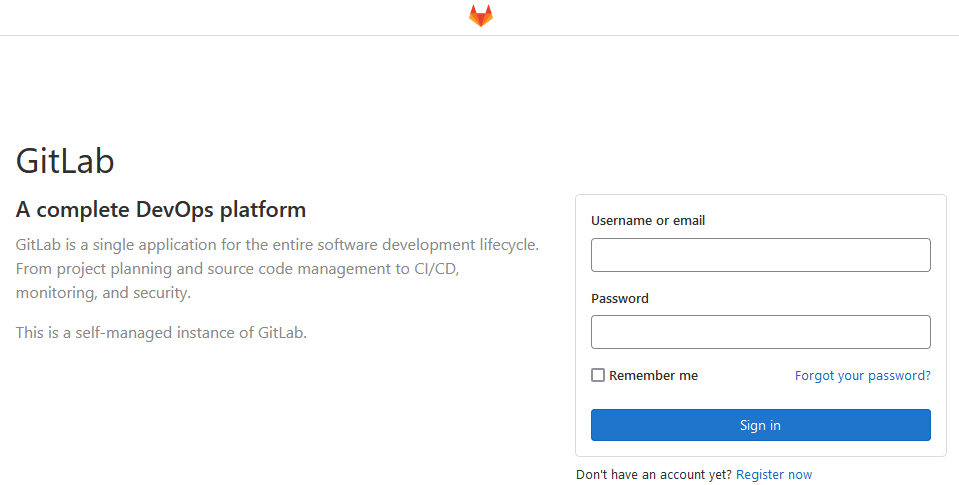

图11

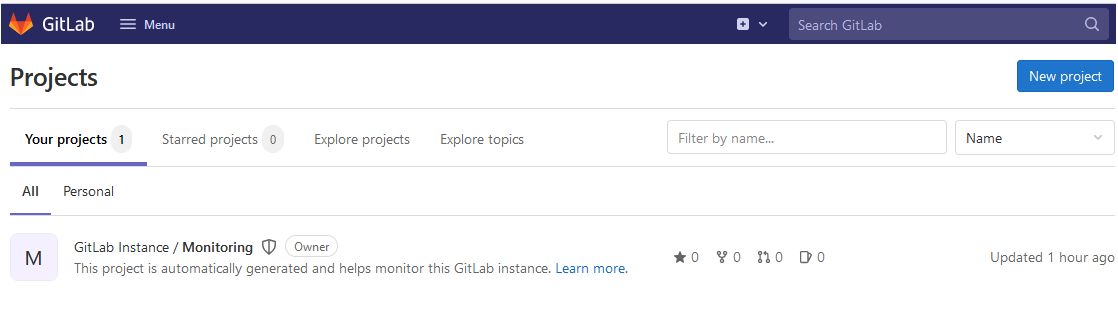

登录GitLab，如图12所示：

138

图12

（2）创建项目

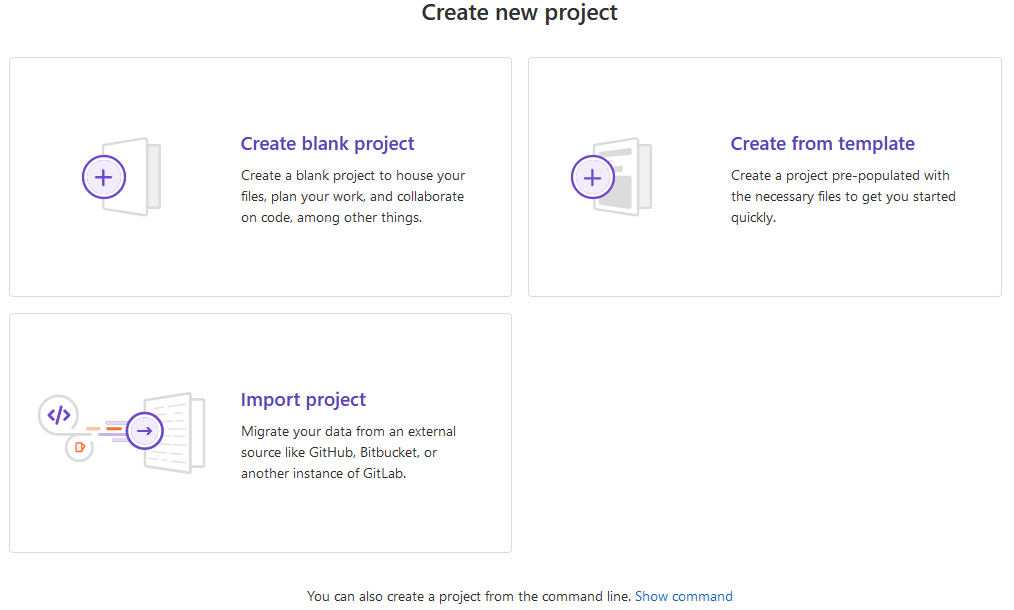

单击“New project”按钮，如图13所示：

139

图13

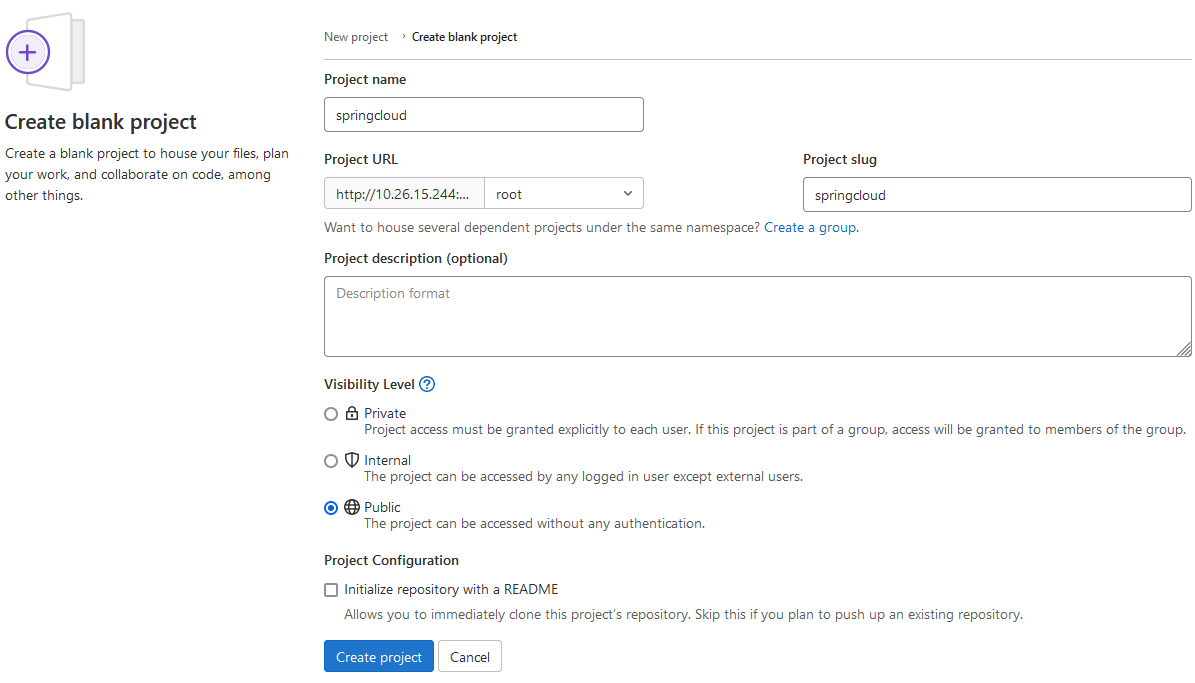

单击“Create blank project”按钮创建项目springcloud，可见等级选择“Public”，如图14所示：

140

图14

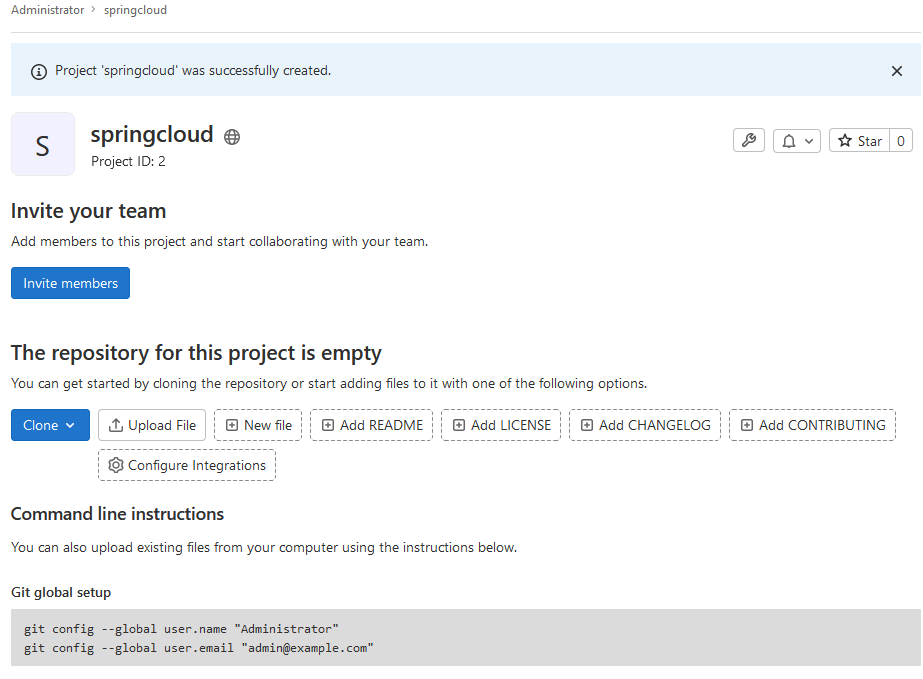

单击“Create project”按钮，进入项目，如图15所示：

141

图15

push源代码到GitLab的springcloud项目：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[root@master ~]# cd BlueOcean/springcloud/
[root@master springcloud]# git config --global user.name "administrator"
[root@master springcloud]# git config --global user.email "admin@example.com"
[root@master springcloud]# git remote remove origin
[root@master springcloud]# git remote add origin http://10.26.10.143:30888/root/springcloud.git
[root@master springcloud]# git add .
[root@master springcloud]# git commit -m "initial commit"
# On branch master
nothing to commit, working directory clean
[root@master springcloud]# git push -u origin master
Username for 'http://10.26.10.143:30888': root
Password for 'http://root@10.26.15.244:30888':
Counting objects: 3192, done.
Delta compression using up to 8 threads.
Compressing objects: 100% (1428/1428), done.
Writing objects: 100% (3192/3192), 1.40 MiB | 1.70 MiB/s, done.
Total 3192 (delta 1233), reused 3010 (delta 1207)
remote: Resolving deltas: 100% (1233/1233), done.
remote:
remote: To create a merge request for master, visit:
remote:   http://gitlab-6778c45f9-xx5gs/root/springcloud/-/merge_requests/new?merge_request%5Bsource_branch%5D=master
remote:
To http://10.26.15.244:30888/root/springcloud.git
 * [new branch]      master -> master
Branch master set up to track remote branch master from origin.

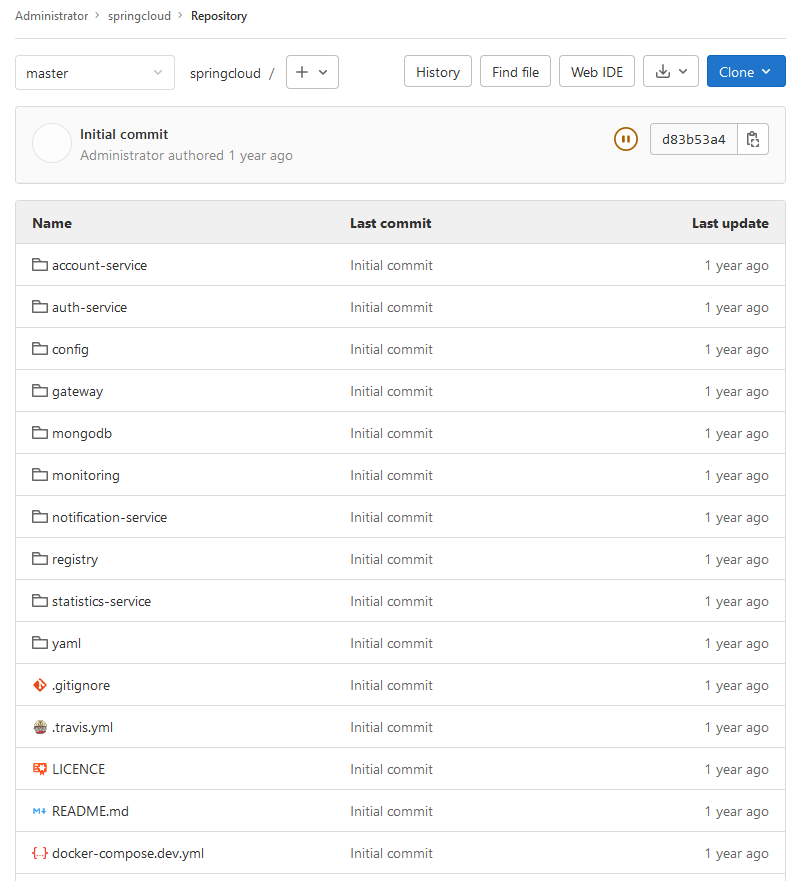

刷新网页，springcloud项目master分支中的文件已经更新了（使用火狐浏览器打开网页），如图16所示：

142

图16

配置Jenkins连接GitLab

（1）设置Outbound requests

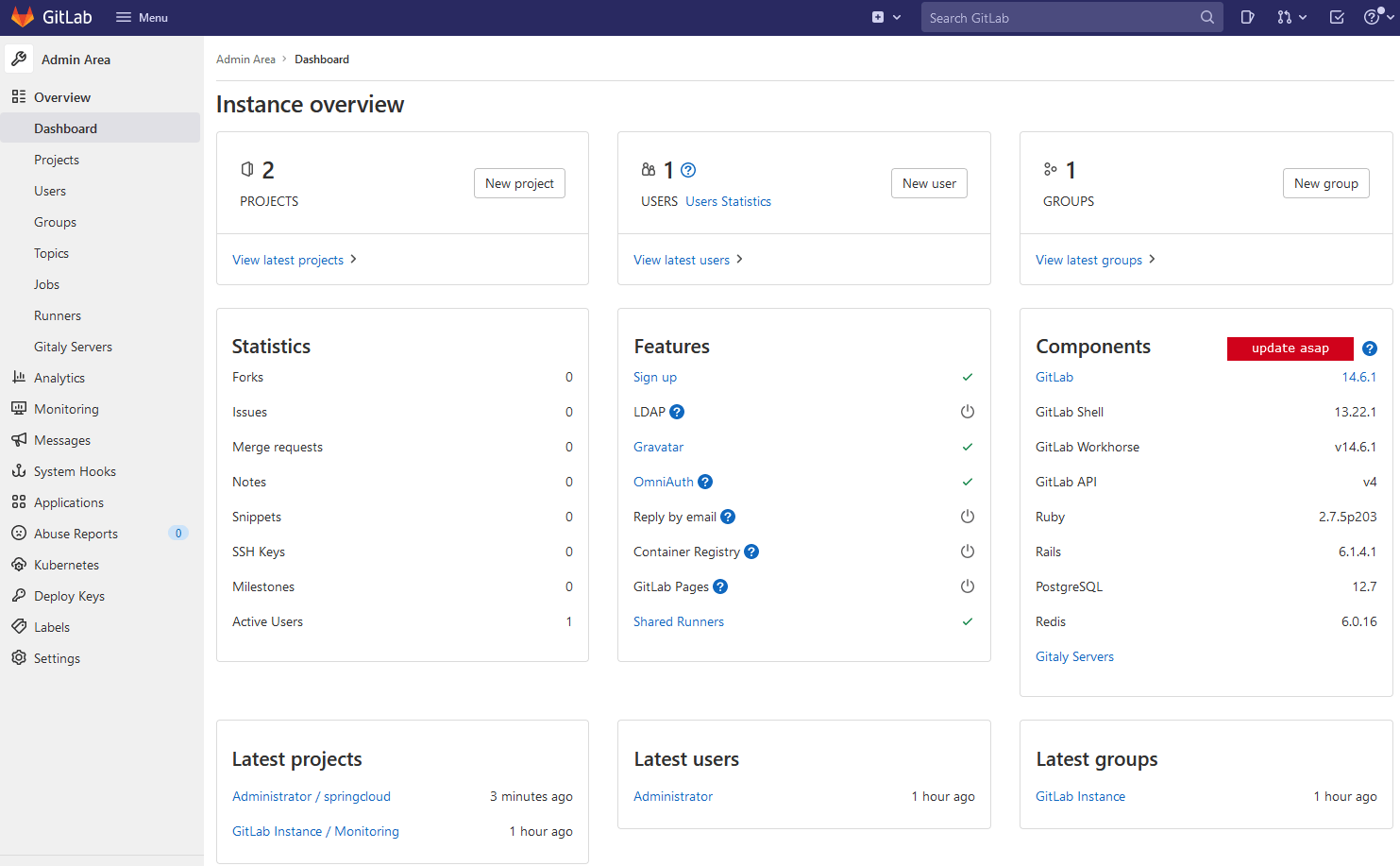

登录Gitlab管理员界面（http://master:30888/admin），如图17所示：

143
图17

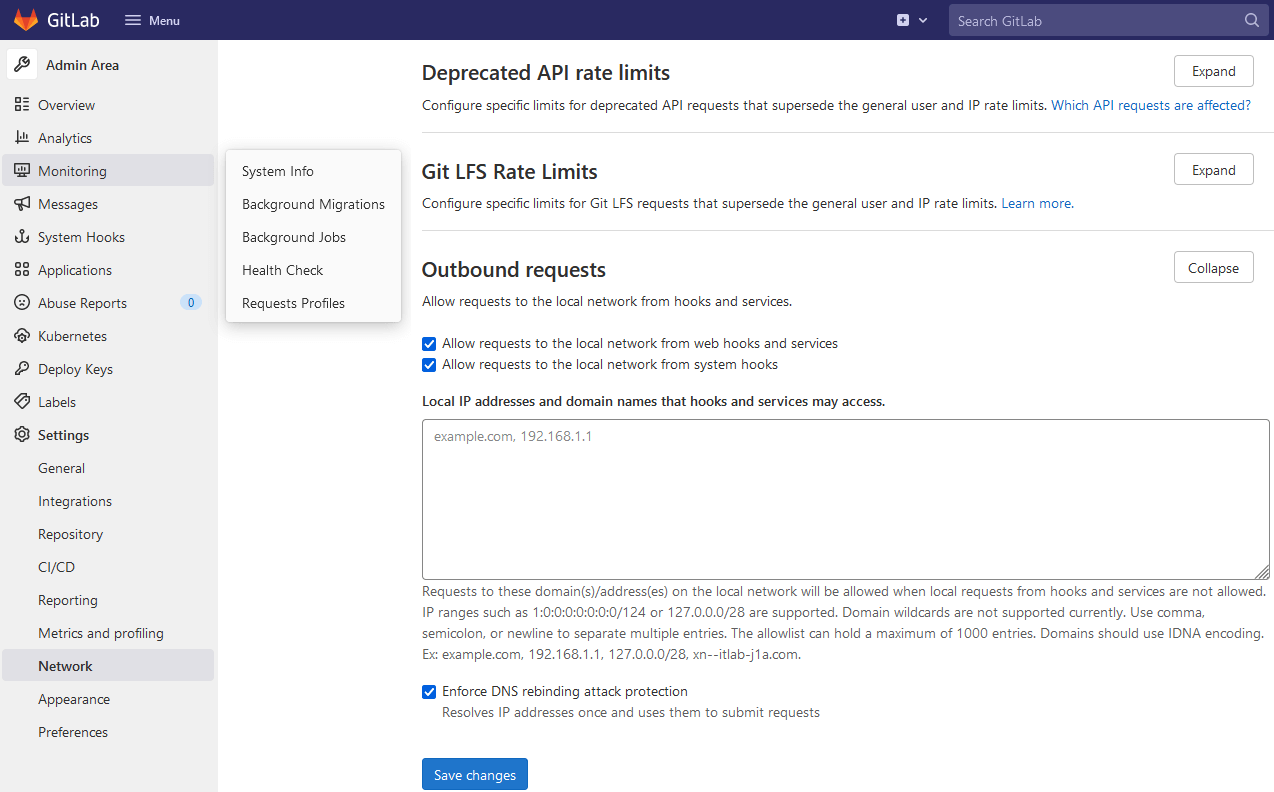

在左侧导航栏选择“Settings→Network”，设置“Outbound requests”，勾选“Allow requests to the local network from web hooks and services”复选框，如图18所示：

144

图18

配置完成后保存。

（2）创建GitLab API Token

单击GitLab用户头像图标，如图19所示：

145

图19

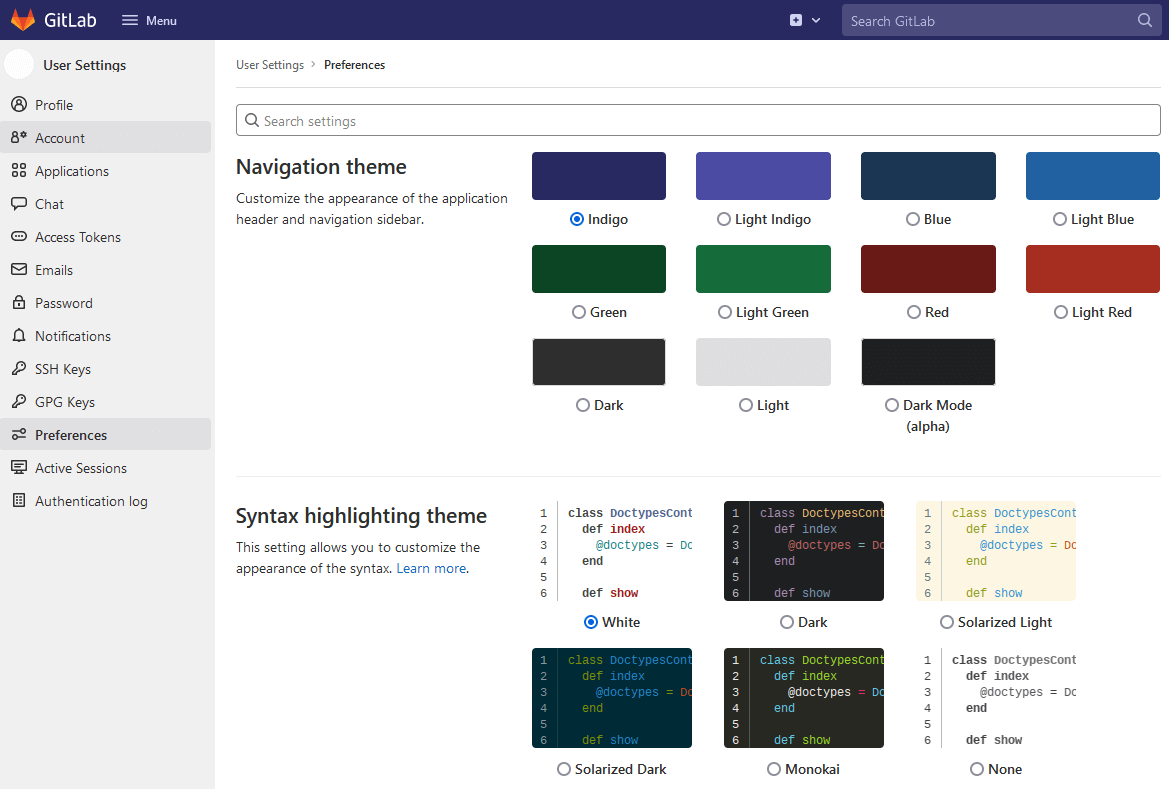

在左侧导航栏选择“Preferences”，如图20所示：
146
图20

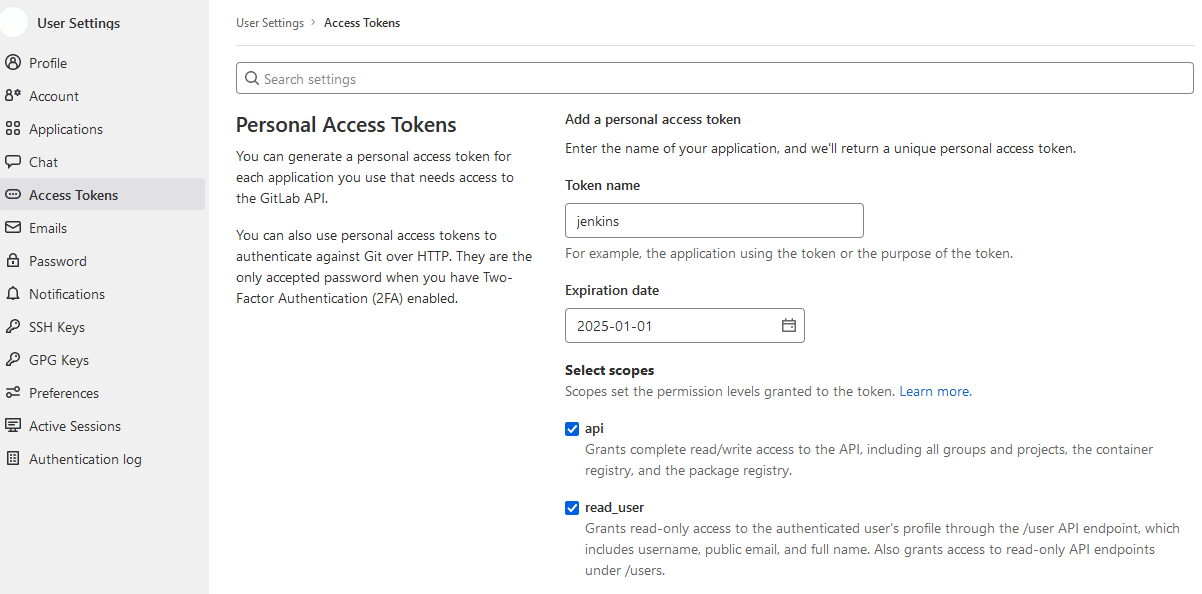

在左侧导航栏选择“Access Tokens”添加Token，如21图所示：
147
图21

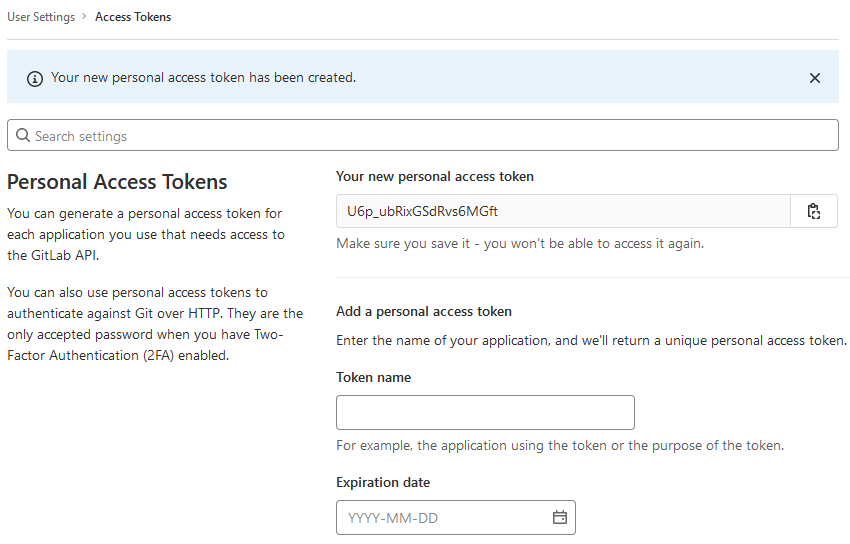

单击“Create personal access token”按钮生成Token，如图22所示：
148
图22

记录下Token（U6p_ubRixGSdRvs6MGft），后面配置Jenkins时会用到。

（3）设置Jenkins

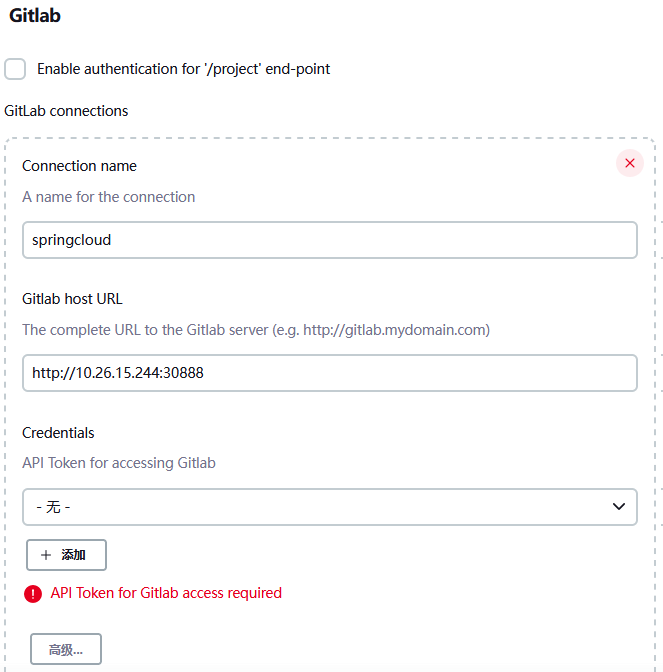

登录Jenkins首页，选择“系统管理→系统配置”，配置GitLab信息，取消勾选“Enable authentiviion for ‘/project’ end-point”，输入“Connection name”和“Gitlab host URL”，如图23所示：
149
图23

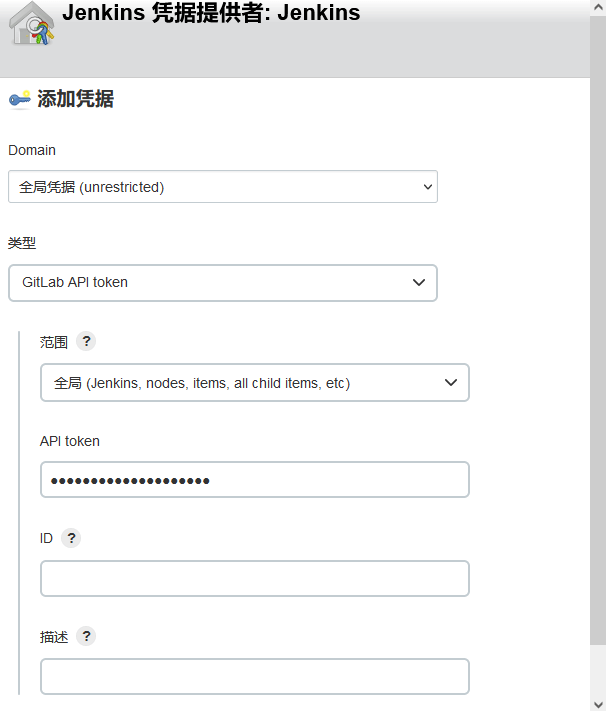

添加Credentials，单击“添加”→“Jenkins”按钮添加认证信息，将Gitlab API Token填入，如图24所示：
150
图24

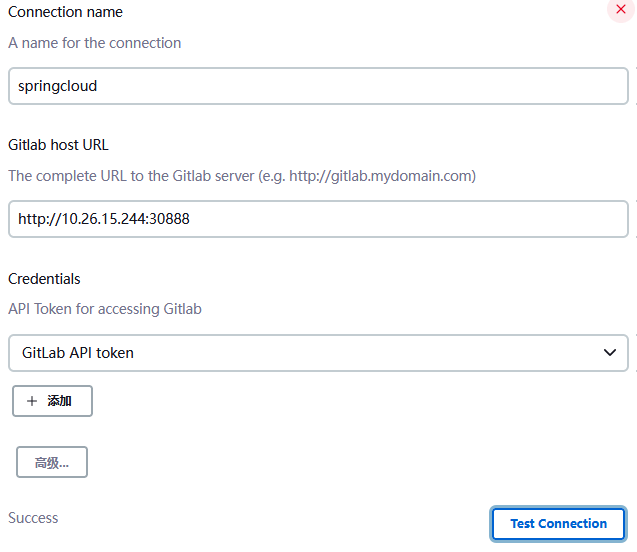

选择新添加的证书，然后单击“Test Connection”按钮，如图25所示：
图25

返回结果为Success，说明Jenkins可以正常连接GitLab。

Jenkinsfile

（1）新建任务

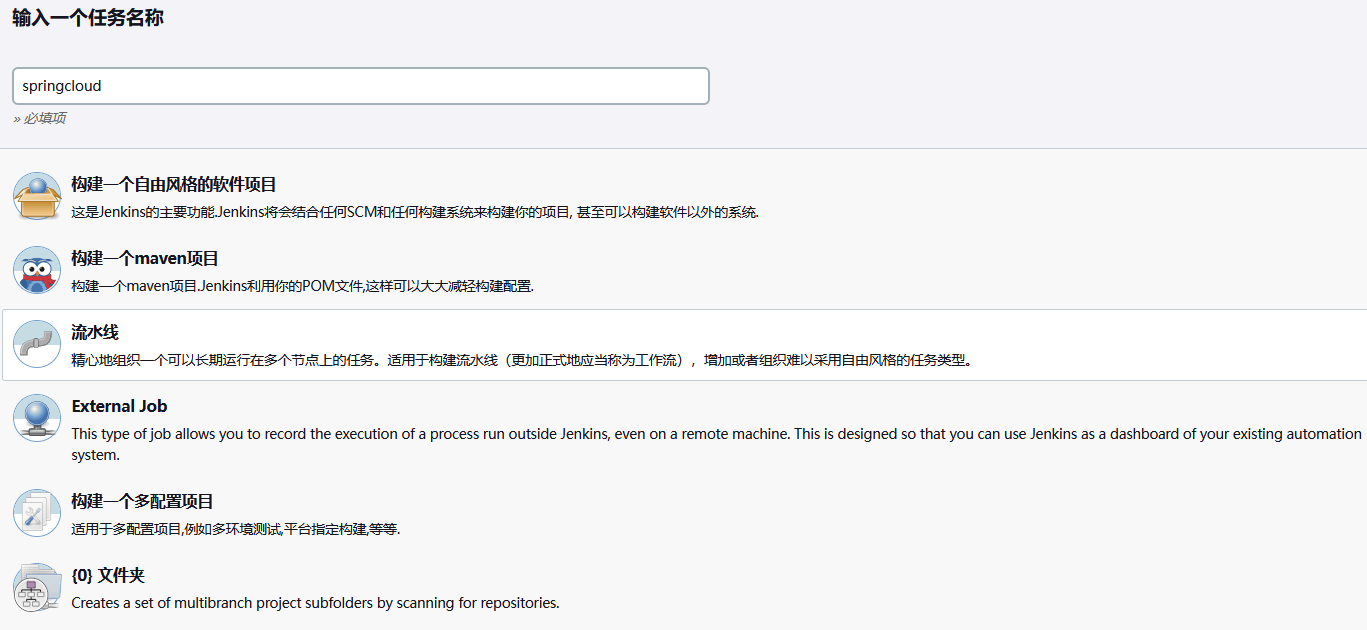

登录Jenkins首页，新建任务springcloud，任务类型选择“流水线”，如图26所示：
图26

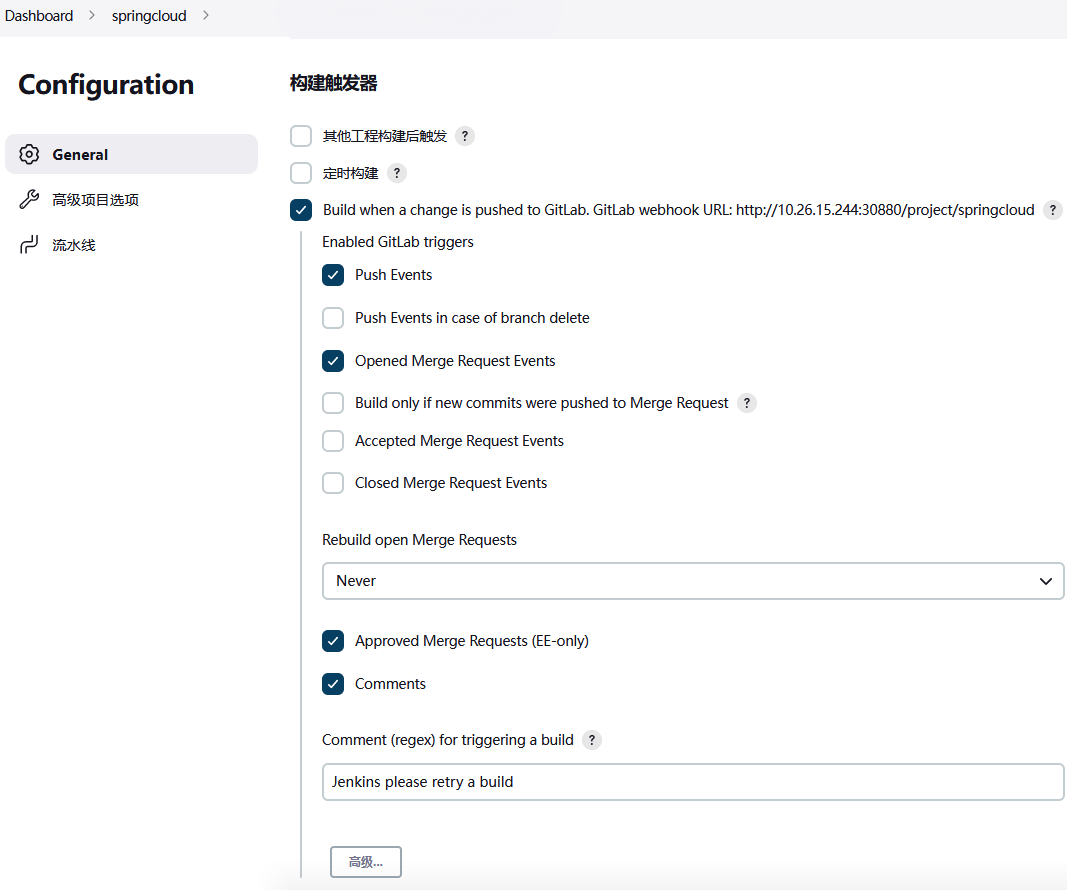

单击“确定”按钮，配置构建触发器，如图27所示：
153
图27

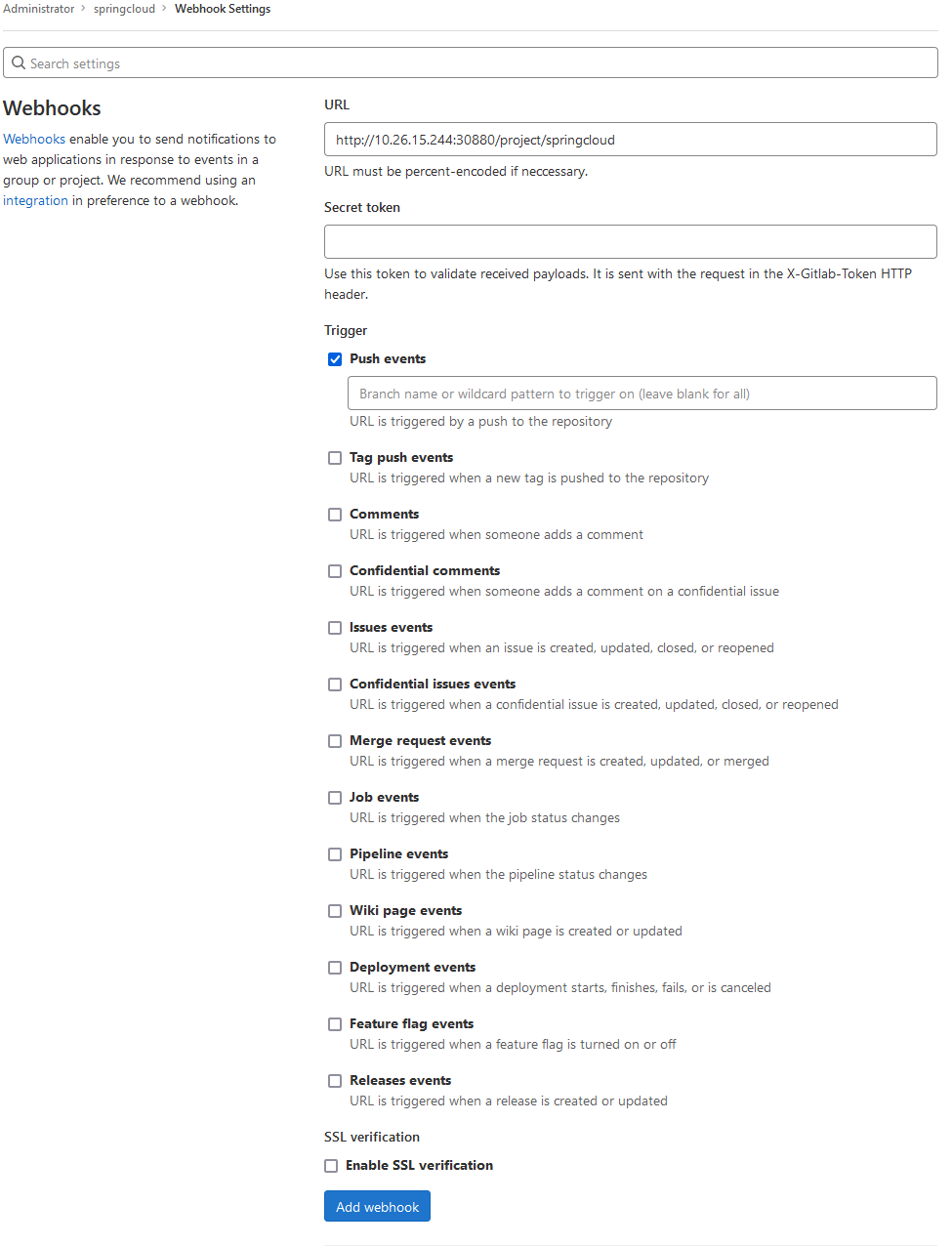

记录下GitLab webhook URL的地址（http://10.26.15.244:30880/project/springcloud），后期配置webhook需要使用。

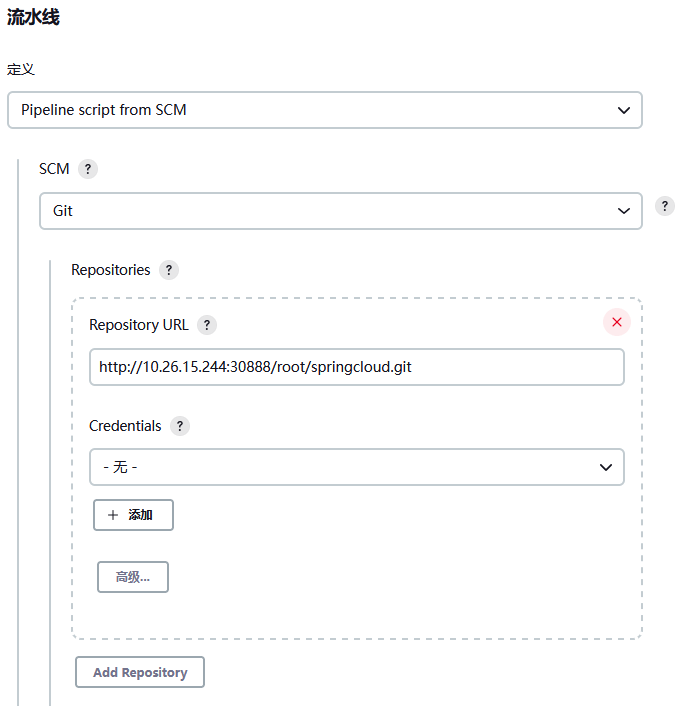

配置流水线，在定义域中选择“Pipeline script from SCM”，此选项指示Jenkins从源代码管理（SCM）仓库获取流水线。在SCM域中选择“Git”，然后输入“Repository URL”，如图28所示：
154
图28

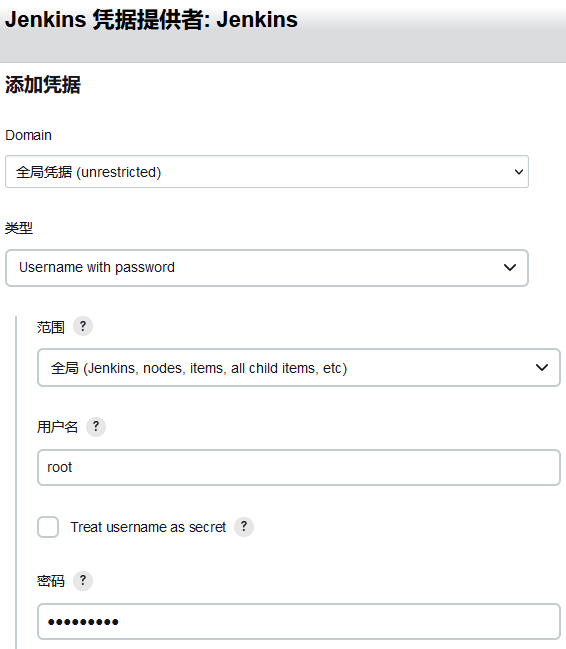

在Credentials中选择“添加”，凭据类型选择“Username with password”，然后输入对应信息，如图29所示：

155

图29

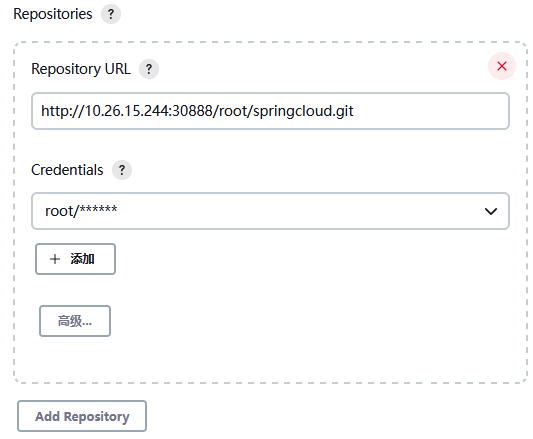

单击“保存”按钮，回到流水线中，在Credentials域选择刚才添加的凭证，如图30所示：

156
图30

保存任务。

（2）编写流水线

Pipeline有两种创建方法——可以直接在Jenkins的Web UI界面中输入脚本；也可以通过创建一个Jenkinsfile脚本文件放入项目源码库中。

一般推荐在Jenkins中直接从源代码控制（SCMD）中直接载入Jenkinsfile Pipeline这种方法。

登录GitLab进入springcloud项目，选择新建文件，如图31所示：

157
图31

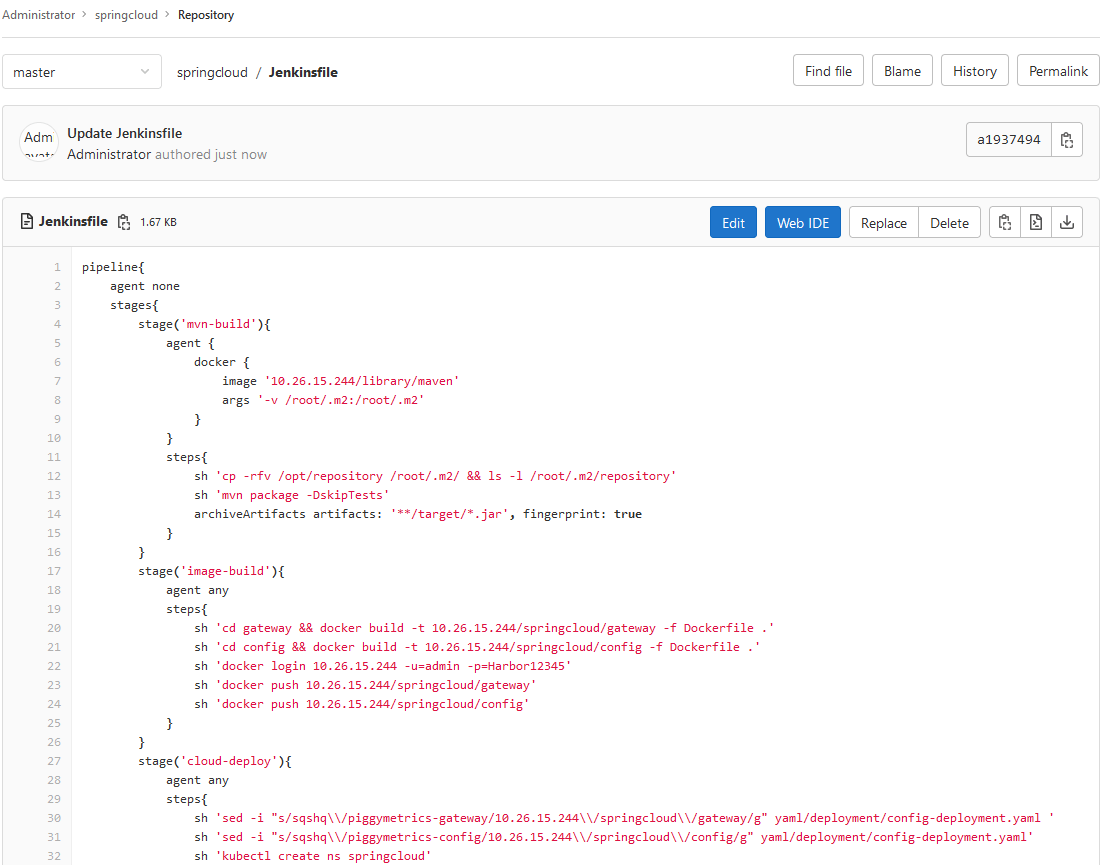

将流水线脚本输入到Jenkinsfile中，如图32所示：

158
图32

Pipeline包括声明式语法和脚本式语法。声明式和脚本式的流水线从根本上是不同的。声明式是Jenkins流水线更友好的特性。脚本式的流水线语法，提供更丰富的语法特性。声明式流水线使编写和读取流水线代码更容易设计。

此处选择声明式Pipeline，完整的流水线脚本如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
pipeline{
    agent none
    stages{
        stage('mvn-build'){
            agent {
                docker {
                    image '10.26.15.244/library/maven'
                    args '-v /root/.m2:/root/.m2'
                }
            }
            steps{
                sh 'cp -rfv /opt/repository /root/.m2/ && ls -l /root/.m2/repository'
                sh 'mvn package -DskipTests'
                archiveArtifacts artifacts: '**/target/*.jar', fingerprint: true
            }
        }
        stage('image-build'){
            agent any
            steps{
                sh 'cd gateway && docker build -t 10.26.15.244/springcloud/gateway -f Dockerfile .'
                sh 'cd config && docker build -t 10.26.15.244/springcloud/config -f Dockerfile .'
                sh 'docker login 10.26.15.244 -u=admin -p=Harbor12345'
                sh 'docker push 10.26.15.244/springcloud/gateway'
                sh 'docker push 10.26.15.244/springcloud/config'
            }
        }
        stage('cloud-deploy'){
            agent any
            steps{
                sh 'sed -i "s/sqshq\\/piggymetrics-gateway/10.26.15.244\\/springcloud\\/gateway/g" yaml/deployment/gateway-deployment.yaml'
                sh 'sed -i "s/sqshq\\/piggymetrics-config/10.26.15.244\\/springcloud\\/config/g" yaml/deployment/config-deployment.yaml'
                sh 'kubectl create ns springcloud'
                sh 'kubectl apply -f yaml/deployment/gateway-deployment.yaml'
                sh 'kubectl apply -f yaml/deployment/config-deployment.yaml'
                sh 'kubectl apply -f yaml/svc/gateway-svc.yaml'
                sh 'kubectl apply -f yaml/svc/config-svc.yaml'
            }
        }
    }
}

（3）开启Jenkins匿名访问

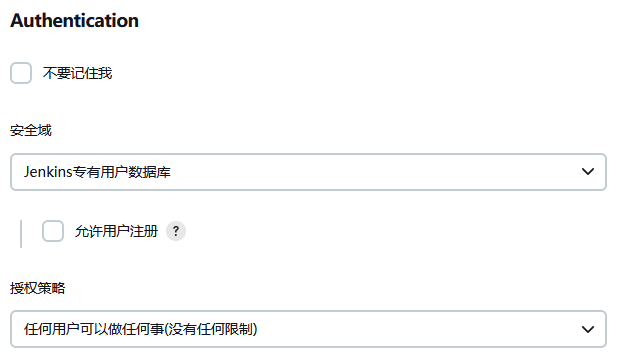

登录Jenkins首页，选择“系统管理→全局安全配置”，授权策略选择“任何用户可以做任何事（没有任何限制）”，如图33所示。
159
图33

构建CI/CD

（1）触发构建

在GitLab的项目中，通常会使用Webhook的各种事件来触发对应的构建，通常配置好后会向设定好的URL发送post请求。

登录GitLab，进入springcloud项目，现在左侧导航栏“Settings→Webhooks”，将前面记录的GitLab webhook URL地址填入URL处，禁用SSL认证，如图34所示。
160
图34

单击“Add webhook”按钮添加webhook，完成后如图35所示：
161
图35

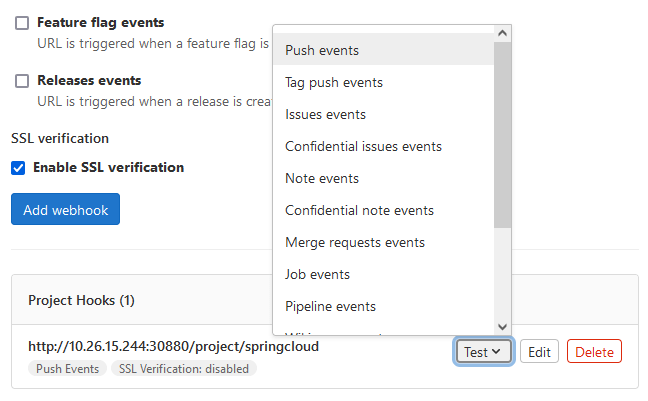

单击“Test→Push events”按钮进行测试，如图36所示：
162
图36

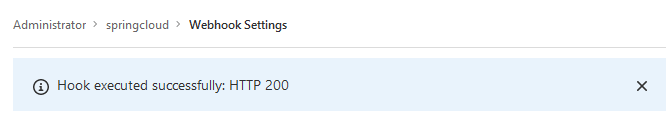

结果返回HTTP 200则表明Webhook配置成功。

（2）Jenkins查看

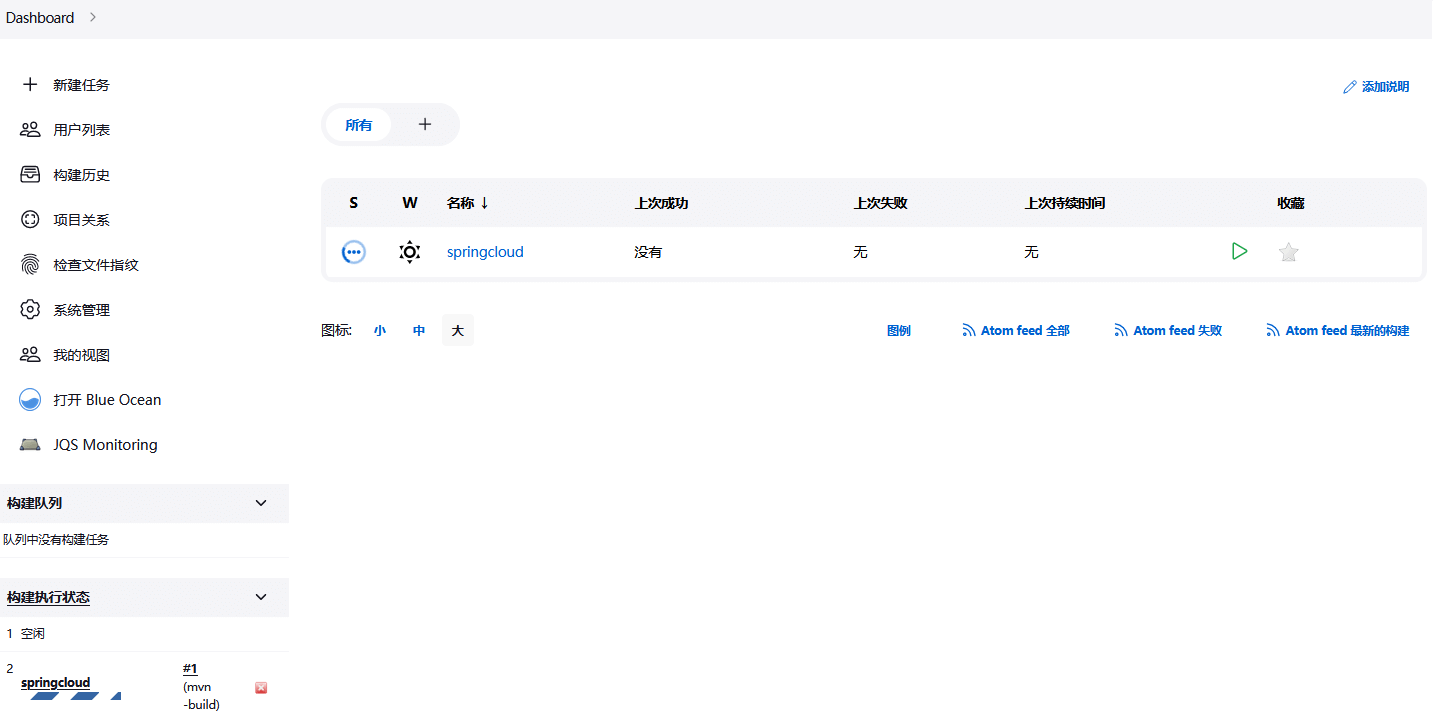

登录Jenkins，可以看到springcloud项目已经开始构建，如图37所示：

163
图37

若是执行 kubectl create ns springcloud 报错

Unable to connect to the server: dial tcp: lookup apiserver.cluster.local on 10.96.0.10:53: no such host

修改 /root/.kube/config

把 apiserver.cluster.local 改为 master 节点 IP

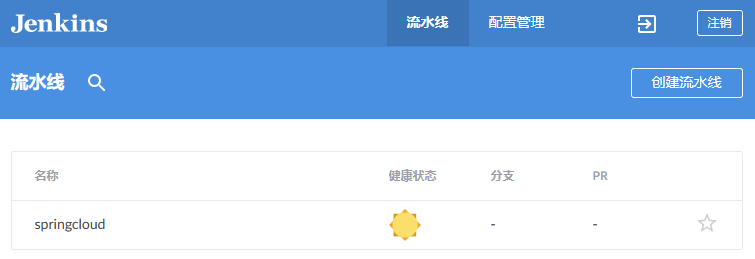

选择左侧导航栏“打开Blue Ocean”，如图38所示：
164
图38

Blue Ocean是pipeline的可视化UI，同时兼容经典的自由模式的job。Jenkins Pipeline从头开始设计，但仍与自由式作业兼容，Blue Ocean减少了经典模式下的混乱并为团队中的每个成员增加了清晰度。

单击项目名称springcloud，如图39所示：
165
图39

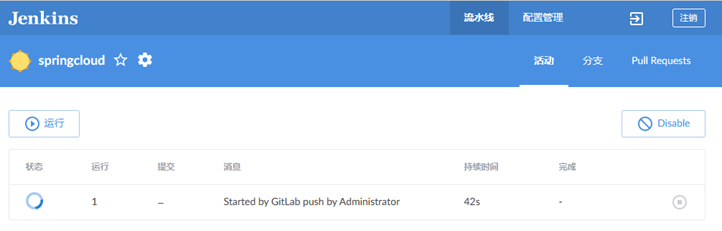

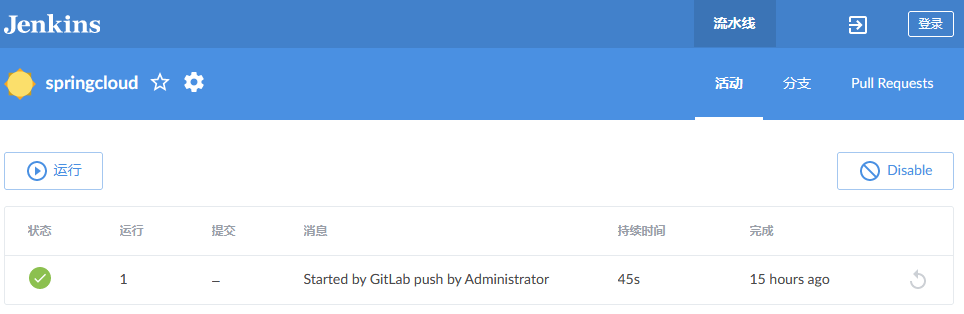

单击正在构建的pipeline可以查看阶段视图，如图40所示：
166
图40

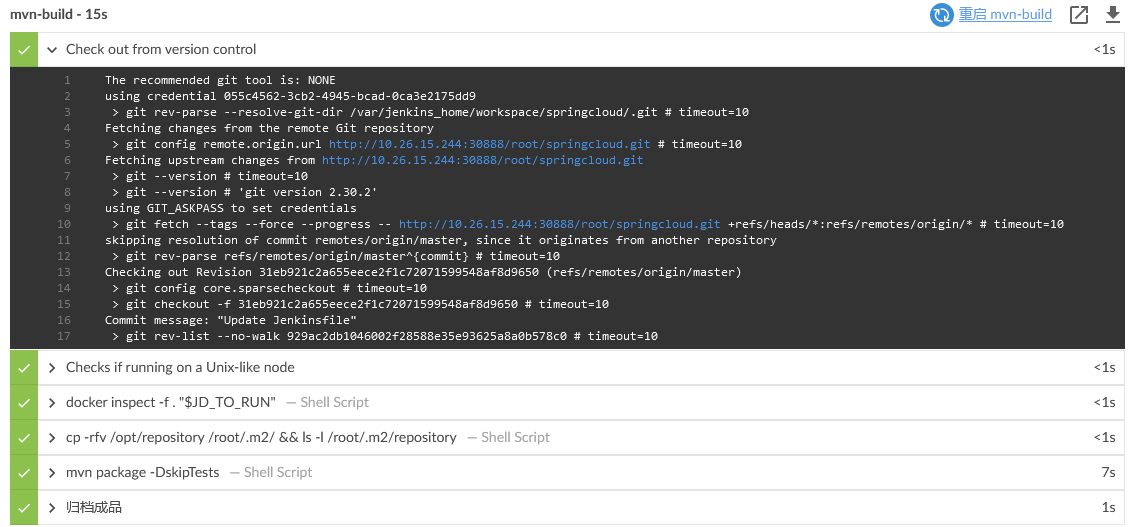

单击任意“>”符号可查看每个Step的构建详情，如图41所示：
167
图41

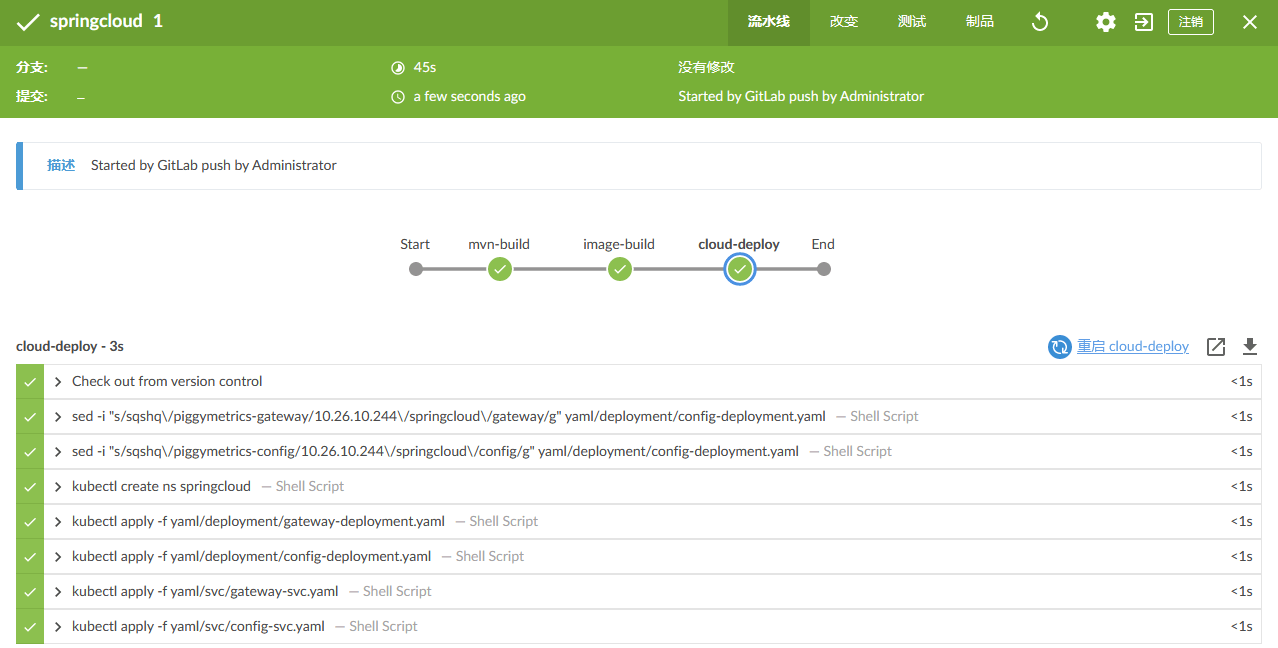

若构建成功，Blue Ocean界面会变为绿色。构建完成后如图42所示：
168
图42

退出阶段试图界面，如图43所示：
169
图43

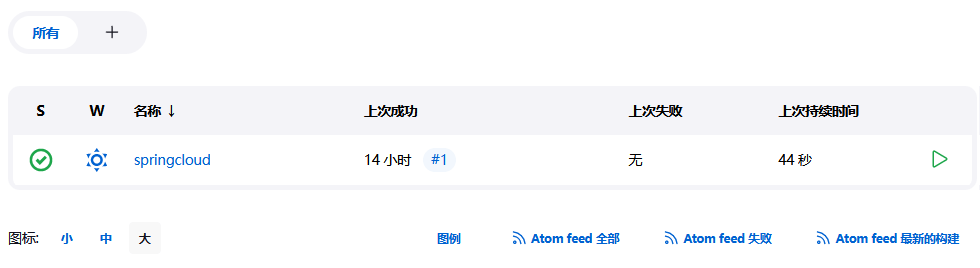

返回Jenkins首页，如图44所示：
170
图44

（3）Harbor查看

进入Harbor仓库springcloud项目查看镜像列表，可以看到已自动上传了一个gateway镜像，如图45所示：
171
图45

（4）Kubernetes查看

Pod的启动较慢，需等待3–5分钟。在命令行查看Pod：

1
2
3
4
[root@master ~]# kubectl -n springcloud get pods
NAME                      READY  STATUS  RESTARTS  AGE
config-6b6875fffd-p2g7j   1/1    Running  0        3m6s
gateway-5d5f8cc944-vstgm  1/1    Running  0        3m6s

查看service：

1
2
3
4
[root@master ~]# kubectl -n springcloud get service
NAME     TYPE      CLUSTER-IP       EXTERNAL-IP  PORT(S)         AGE
config   NodePort  192.109.170.192  <none>       8888:30015/TCP  3m18s
gateway  NodePort  192.110.243.17   <none>       4000:30010/TCP  3m18s

通过端口30010访问服务，如图46所示：
172
图46

至此，完整的CI/CD流程就完成了。
