案例描述

本案例讲述了在多个节点部署Elk集群日志分析系统，分别在三个节点使用Ansible部署Kibana、Logstash以及Elasticsearch服务。

规划节点

节点规划见表1-1。

表1-1 节点规划

IP 主机名 节点
172.128.11.162 ansible Ansible节点
172.128.11.217 node1 Elasticsearch/Kibana
172.128.11.170 node2 Elasticsearch/Logstash
172.128.11.248 node1 Elasticsearch
172.128.11.218 桌面化测试节点

基础准备

登录物理OpenStack平台，使用CentOS 7.9镜像创建四台云主机，云主机类型使用1VCPU/2GB内存/20GB硬盘。创建后的云主机作为本次案例的实验节点。另有一台桌面化的节点作为Ansible服务的测试节点。

案例实施

ELK常见架构

（1）Elasticsearch+Logstash+Kibana：这种架构是最常见的一种，也是最简单的一种架构，这种架构通过Logstash收集日志，运用Elasticsearch分析日志，最后通过Kibana中展示日志信息。

  • Elasticsearch：是一个开源分布式搜索引擎，它提供存储、分析、搜索功能。有分布式、基于reasful风格、支持海量高并发的准实时搜索场景、稳定、可靠、快速、使用方便等特点。其作用是接收搜集海量结构化日志数据，并提供给Kibana查询分析。
  • Logstash：是一个开源日志搜集、分析、过滤框架，支持多种数据输入输出方式。 它用于收集日志，对日志进行过滤形成结构化数据，并转发到Elasticsearch中。
  • Kibana：是一个开源日志报表系统，对Elasticsearch以及Logstash有良好的Web页面支持。它能对Elasticsearch提供的数据进行分析展示。

70

图1 ELK架构

（2）Elasticsearch+Logstash+Filebeat+Kibana：在这种架构中增加了一个Filebeat模块。这个模块在上面的内容中没有对它详细介绍，它是一款轻量的日志收集代理，用来部署在客户端中。这个服务较Logstash来说能够节省资源，一般在生产环境中大多采用这种架构，但是这种架构有一个弊端，那就是当Logstash出现故障后，会造成日志的丢失。

（3）Elasticsearch+Logstash+lebeat+Redis（及其他中间件）+Kibana：这种架构等于是上面第二种的完善，通过增加中间件避免数据丢失，当Logstash出现故障后，日志依旧留存在中间件内，当Logstash再次启动，则会读取中间件中积压的日志。在出现“too many open files”报错的时候，大多数情况是由于程序没有正常关闭一些资源引起的，所以出现这种情况时需要检查I/O读写、socket通讯等是否正常关闭等。当然也可以通过修改参数，将系统的文件句柄限制提高，来缓解这一压力。

ELK部署

（1）配置主机映射：

修改当前节点主机名为ansible，并修改ansible节点主机映射，命令如下：

1
2
3
4
5
6
7
8
9
[root@localhost ~]# hostnamectl set-hostname ansible
[root@localhost ~]# bash
[root@ansible ~]# cat /etc/hosts
127.0.0.1  localhost localhost.localdomain localhost4 localhost4.localdomain4
::1     localhost localhost.localdomain localhost6 localhost6.localdomain6
172.128.11.162 ansible
172.128.11.217 node1
172.128.11.170 node2
172.128.11.248 node3

配置免密访问，虚拟机root用户密码为000000，命令如下：

1
2
3
4
[root@ansible ~]# ssh-keygen
[root@ansible ~]# ssh-copy-id node1
[root@ansible ~]# ssh-copy-id node2
[root@ansible ~]# ssh-copy-id node3

将ansible节点的域名解析文件复制给安装Elasticsearch集群服务的三个节点，命令如下：

1
2
3
[root@ansible ~]# scp /etc/hosts node1:/etc/
[root@ansible ~]# scp /etc/hosts node2:/etc/
[root@ansible ~]# scp /etc/hosts node3:/etc/

关闭ansible节点的防火墙和Selinux配置（如已关闭，则不需要操作），命令如下：

1
[root@ansible ~]# setenforce 0

（2）软件包下载及uum源配置

修将提供的Elasticsearch、Kibana以及Logstash软件包下载至ansible节点/root目录下，并将相应服务的软件包拷贝至不同节点。

1
2
3
[root@ansible ~]# ls
Ansible.tar.gz elasticsearch-6.0.0.rpm kibana-6.0.0-x86_64.rpm logstash-6.0.0.rpm
[root@ansible ~]# tar -zxvf Ansible.tar.gz

将Elasticsearch软件包拷贝至三个节点，将Kibana软件包拷贝至node1节点，将Logstash软件包拷贝至node2节点，命令如下：

1
2
3
4
5
6
7
8
9
[root@ansible ~]# scp elasticsearch-6.0.0.rpm node1:/root/
[root@ansible ~]# scp elasticsearch-6.0.0.rpm node2:/root/
[root@ansible ~]# scp elasticsearch-6.0.0.rpm node3:/root/
[root@ansible ~]# scp kibana-6.0.0-x86_64.rpm node1:/root/
[root@ansible ~]# scp kibana-6.0.0-x86_64.rpm node2:/root/
[root@ansible ~]# scp kibana-6.0.0-x86_64.rpm node3:/root/
[root@ansible ~]# scp logstash-6.0.0.rpm node1:/root/
[root@ansible ~]# scp logstash-6.0.0.rpm node2:/root/
[root@ansible ~]# scp logstash-6.0.0.rpm node3:/root/

将软件包ansible.tar.gz上传至ansible节点配置本地yum源，并安装Ansible：

1
2
3
4
5
6
7
8
9
[root@ansible ~]# tar -zxvf ansible.tar.gz -C /opt/
[root@ansible ~]# mv /etc/yum.repos.d/* /media/
[root@ansible ~]# vi /etc/yum.repos.d/local.repo
[ansible]
name=ansible
baseurl=file:///opt/ansible
gpgcheck=0
enabled=1
[root@ansible ~]# yum -y install ansible

（3）配置Ansible主机映射

创建示例目录，并配置Ansible主机映射。

1
2
3
4
5
6
7
8
9
[root@ansible ~]# mkdir example
[root@ansible ~]# cd example
[root@ansible example]# vi /etc/ansible/hosts
[node1]
172.128.11.217
[node2]
172.128.11.170
[node3]
172.128.11.248

使用CentOS-7-x86_64-DVD-2009.iso镜像文件作为安装库，将镜像挂载至/opt/centos，编写yum源文件，安装vsftpd服务，用于给远程主机安装Java。命令如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
[root@ansible example]# mkdir /opt/centos
[root@ansible example]# mount CentOS-7-x86_64-DVD-2009.iso /opt/centos/
[root@ansible example]# vi /etc/yum.repos.d/local.repo
[ansible]
name=ansible
baseurl=file:///opt/ansible
gpgcheck=0
enabled=1
[centos]
name=centos
baseurl=file:///opt/centos
gpgcheck=0
enabled=1
[root@ansible example]# yum install -y vsftpd
[root@ansible example]# vi /etc/vsftpd/vsftpd.conf
anon_root=/opt
[root@ansible example]# systemctl restart vsftpd
[root@ansible example]# vi ftp.repo
[centos]
name=centos
baseurl=ftp://172.128.11.162/centos/
gpgcheck=0
enabled=1

（4）安装Elasticsearch获取配置文件

安装Elasticsearch服务并编写node1节点配置文件，命令如下：

1
2
3
4
5
6
7
8
9
10
11
12
[root@ansible example]# rpm -ivh /root/elasticsearch-6.0.0.rpm
[root@ansible example]# cp -rf /etc/elasticsearch/elasticsearch.yml elk1.yml
[root@ansible example]# cat elk1.yml | grep -Ev "^$|^#"
cluster.name: ELK
node.name: node1
node.master: true
node.data: false
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 172.128.11.217
http.port: 9200
discovery.zen.ping.unicast.hosts: ["node1","node2","node3"]

编写node2节点配置文件，命令如下：

1
2
3
4
5
6
7
8
9
10
11
[root@ansible example]# cp elk1.yml elk2.yml
[root@ansible example]# cat elk2.yml | grep -Ev "^$|^#"
cluster.name: ELK
node.name: node2
node.master: false
node.data: true
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 172.128.11.170
http.port: 9200
discovery.zen.ping.unicast.hosts: ["node1","node2","node3"]

编写node3节点配置文件，命令如下：

1
2
3
4
5
6
7
8
9
10
11
[root@ansible example]# cp elk1.yml elk3.yml
[root@ansible example]# cat elk3.yml | grep -Ev "^$|^#"
cluster.name: ELK
node.name: node3
node.master: false
node.data: true
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 172.128.11.248
http.port: 9200
discovery.zen.ping.unicast.hosts: ["node1","node2","node3"]

（5）安装Kibana获取配置文件

安装Kibana服务并编写配置文件，命令如下：

1
2
3
4
5
6
[root@ansible example]# rpm -ivh /root/kibana-6.0.0-x86_64.rpm
[root@ansible example]# cp -rf /etc/kibana/kibana.yml .
[root@ansible example]# cat kibana.yml |grep -v ^#
server.port: 5601
server.host: "172.128.11.217"
elasticsearch.url: "http://172.128.11.217:9200"

（6）安装Logstash获取配置文件

安装Logstash服务并获取配置文件，命令如下：

1
2
3
4
[root@ansible example]# rpm -ivh /root/logstash-6.0.0.rpm
[root@ansible example]# cp -rf /etc/logstash/logstash.yml .
[root@ansible example]# vi logstash.yml
http.host: "172.128.11.170"

新建日志输出文件，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
[root@ansible example]# vi syslog.conf
input {
    file {
        path => "/var/log/messages" #指定文件的路径
        type => "systemlog" #定义日志类型，可自定义
        start_position => "beginning" #指定何时开始收集
        stat_interval => "3"
    }
}
output {
    if [type] == "systemlog" {
        elasticsearch {
            hosts => ["172.128.11.217:9200"]   #这里的地址为node1主机地址
            index => "system-log-%{+YYYY.MM.dd}"
        }
    }
}

（7）编写剧本文件

安编写Playbook剧本文件，命令如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
[root@ansible example]# vi cscc_install.yaml
- hosts: all
  remote_user: root
  tasks:
    - name: rm repo
      shell: rm -rf /etc/yum.repos.d/*
    - name: copy repo
      copy: src=ftp.repo dest=/etc/yum.repos.d/
    - name: install java
      shell: yum -y install java-1.8.0-*
    - name: install elk
      shell: rpm -ivh elasticsearch-6.0.0.rpm
- hosts: node1
  remote_user: root
  tasks:
    - name: copy config
      copy: src=elk1.yml dest=/etc/elasticsearch/elasticsearch.yml
    - name: daemon-reload
      shell: systemctl daemon-reload
    - name: start elk
      shell: systemctl start elasticsearch && systemctl enable elasticsearch
    - name: install kibana
      shell: rpm -ivh kibana-6.0.0-x86_64.rpm
    - name: copy config
      template: src=kibana.yml dest=/etc/kibana/kibana.yml
    - name: start kibana
      shell: systemctl start kibana && systemctl enable kibana
- hosts: node2
  remote_user: root
  tasks:
    - name: copy config
      copy: src=elk2.yml dest=/etc/elasticsearch/elasticsearch.yml
    - name: daemon-reload
      shell: systemctl daemon-reload
    - name: start elk
      shell: systemctl start elasticsearch && systemctl enable elasticsearch
    - name: install logstash
      shell: rpm -ivh logstash-6.0.0.rpm
    - name: copy config
      copy: src=logstash.yml dest=/etc/logstash/logstash.yml
    - name: copy config
      copy: src=syslog.conf dest=/etc/logstash/conf.d/syslog.conf
- hosts: node3
  remote_user: root
  tasks:
    - name: copy config
      copy: src=elk3.yml dest=/etc/elasticsearch/elasticsearch.yml
    - name: daemon-reload
      shell: systemctl daemon-reload
    - name: start elk
      shell: systemctl start elasticsearch && systemctl enable elasticsearch

执行Playbook完成ELK集群的部署，命令如下：

1
[root@ansible example]# ansible-playbook cscc_install.yaml

执行结果如图2所示：

71

图2 执行结果

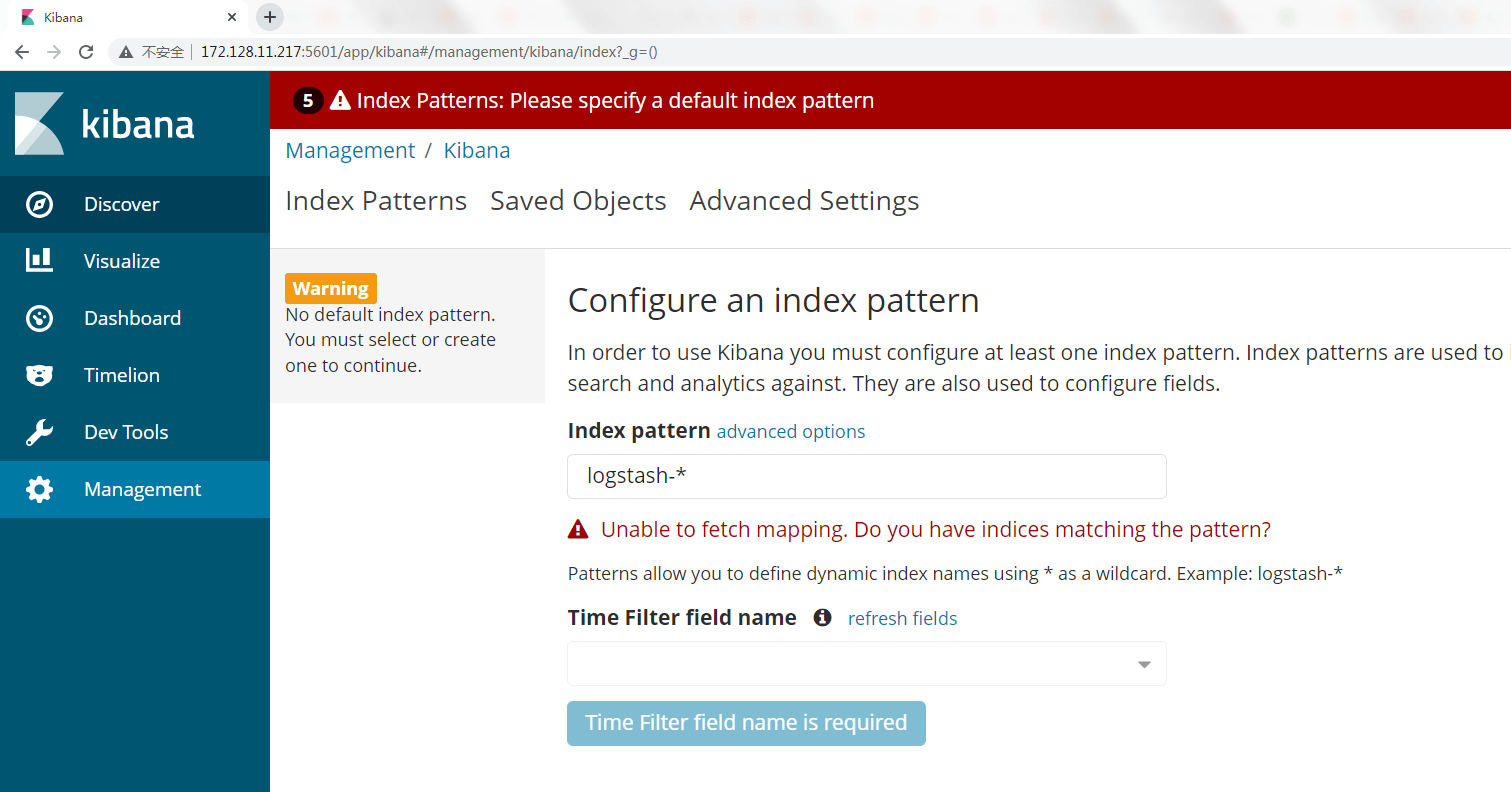

浏览器访问node1节点5601端口，http://172.128.11.217:5601/，如图3所示：

72

图3 部署成功
