基于kubeadm部署k8s平台

修改主机名，关闭swap，并配置hosts映射

swap 启用后，在使用磁盘空间和内存交换数据时，性能表现会较差，会减慢程序执行的速度。

有的软件的设计师不想使用交换，例如：kubelet 在 v1.8 版本以后强制要求 swap 必须关闭，否则会报错

1
2
3
4
[root@master ~]# hostnamectl set-hostname master/node
[root@master ~]# swapoff -a

#删除/etc/fstab中swap

Yum源数据的持久化挂载

1
2
3
4
5
[root@master ~]# vi /etc/fstab
/root/bricsskills_cloud paas.iso /opt/paas iso9660 defaults
0 0
/root/CeniOS-7-x86 64-DVD-1804.iso /opt/centos iso9660 defaults 0 0
[root@master ~]# mount -a

Yum 源的编写

1
2
3
4
5
6
7
8
9
10
11
12
[root@master ~]# mv/etc/yum.repos.d/CentOS-* /home
[root@master ~]# vi/etc/yum.repos.d/local.repo
[k8s]
name=k8s
baseurl-file:///opt/paas/kubernetes-repo
gpgcheck-0
enabled=1
[centos]
name=centos
baseurl=file:///opt/centos
gpgcheck=0
enabled-1

在master节点安装ftp服务，将ftp共享目录设置为 /opt/。

1
2
3
[root@master ~]# yam install y ysftpd
[root@master ~]# echo "anon_root=/opt" >> /etc/vsftpd/vsftpd.conf
[root@master ~]# systemetl start vsftpd && systemcil enable vsftpd

node节点yum源编写

1
2
3
4
5
6
7
8
9
10
11
12
[root@node ~]# mv /ete/yum.repos.d/* /home
[root@node ~]# vim /etc/yum.repos.d/ftp.repo
[k8s]
name=k8s
baseurl=ftp://master/paas/kubernetes-repo
gpgcheck=0
enabled=1
[centos]
name=centos
baseurl=ftp://master/centos
gpgcheck=0
enabled=1

设置时间同步服务器

master节点

1
2
3
4
5
6
7
[root@master ~]# yum install -y chrony
[root@master ~]# vim /etc/chrony.conf
server 192.168.100.15 iburst           ###masterIP
allow 192.168.100.0/24
local stratum 10
[root@master ~]# systemctl start chronyd
[root@master ~]# systemctl enable chronyd

node节点

1
2
3
4
5
6
7
8
[root@node ~]# yum install -y chrony
[root@node ~]# vi /etc/chrony.conf
server 192.168.100.15 iburst
[root@node ~]# systemctl start chronyd
[root@node ~]# systemctl enable chronyd

###测试
[root@node ~]# chronyc sources

设置免密登录

1
2
3
4
5
6
7
8
9
[root@master ~]# ssh-keygen
[root@master ~]# ssh-copy-id master
[root@master ~]# ssh-copy-id node
[root@master ~]# ssh-copy-id harbor

[root@node ~]# ssh-keygen
[root@node ~]# ssh-copy-id master
[root@node ~]# ssh-copy-id node
[root@node ~]# ssh-copy-id harbor

安装 docker 应用

1
2
3
4
5
6
7
8
###所有节点安装 docker-ce:
[root@master ~]# yum install -y yum-utils device-mapper-persistent-data lvm2
[root@master ~]# yum install -y docker-ce

###启动 Docker:
[root@master ~]# systemctl start docker
[root@master ~]# systemctl enable docker
[root@master ~]# docker version

所有节点配置阿里云镜像加速地址(https://5twf62k1.mirror.aliyuncs.com)并把启动引擎设置为 systemd，配置成功重启 docker 服务

1
2
3
4
5
6
7
8
9
###在所有节点调整部分docker 参数:
[root@master~]# vi/etc/docker/daemon.json
{
"registry-mirrors":["https://5twf62kl.mirror.aliyuncs.com"],
"exec-opts":["native.cgroupdriver=systemd"]
}

###重启dockers
[root@master~]# systemctl restart docker

修改 /etc/sysctl.conf

所有主机将桥接的IPv4流量传递到iptables的链

ipvs 称之为 IP虚拟服务器（IP Virtual Server，简写为 IPVS），由于 ipvs模块已经加入到了 linux 内核的主干，

所以为 kube-proxy（Kubernetes Service） 开启 ipvs 的前提需要加载以下的 linux 内核模块：

开启一些k8s集群中必须的内核参数，所有节点配置k8s内核

1
2
3
4
5
6
7
modprobe br_netfilter

echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
echo "net.bridge.bridge-nf-call-ip6tables = 1" >> /etc/sysctl.conf
echo "net.bridge.bridge-nf-call-iptables = 1" >> /etc/sysctl.conf

sysctl -p

安装 docker-compose

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@master~]# cp -f /opt/paas/docker-compose/v1.25.5-docker-compose-Linux-x86.64 \
> /usr/local/bin/docker-compose
[root@master~]# scp -f /opt/paas/docker-compose/v1.25.5-docker-compose-Linux-x86.64 \
> harbor:/usr/local/bin/docker-compose
[root@master~]# scp -f /opt/paas/docker-compose/v1.25.5-docker-compose-Linux-x86.64 \
> node:/usr/local/bin/docker-compose

[root@master~]# chmod +x /usr/local/bin/docker-compose
[root@master~]# docker-compose version
docker-compose version 1.25.5, build 8alc60f6
docker-py version:4.1.0
CPython version: 3.7.5
OpenSSL version: OpenSSL 1.1.01 10 Sep 2019

搭建 horbor仓库

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Harbor 节点部署 Harbor解压安装包:
[root@harbor ~]# cd /opt/paas/harbor/
[root@harbor ~]# tar -zxvf harbor-offline-installer-y2.1.0.tgz -C /usr/local/
[root@harbor ~]# cd /usr/local/harbor/
修改 Harbor配置信息:
[root@harbor ~]# cp harbor.yml.tmpl harbor.yml
[root@harbor ~]# vi harbor.yml
hostname:192.168.100.93# 将域名修改为本机IP
harbor admin password: Harborl2345
#https:#禁用https
# https port for harbor, default is 443
# port: 443
# The path ofcert and key files for nginx
#certificate: /your/certificate/path
# private key: /your/private/key/path

###启动 Harbor:
[root@harbor ~]# ./prepare
[root@harbor ~]# ./installsh --with-clair

修改默认仓库地址:

1
2
3
4
5
6
7
8
[root@master~]# vi /etc/docker/daemonjson
{
"insecure-registries": ["192,168.100.93"],
"registry-mirrors": ["https://5twf62kI.mirroraliyuncs.com"],
"exec-opts": ["nutiye.cgrouipdriver systemd"]
}

[root@master~]# systemetl restart docker

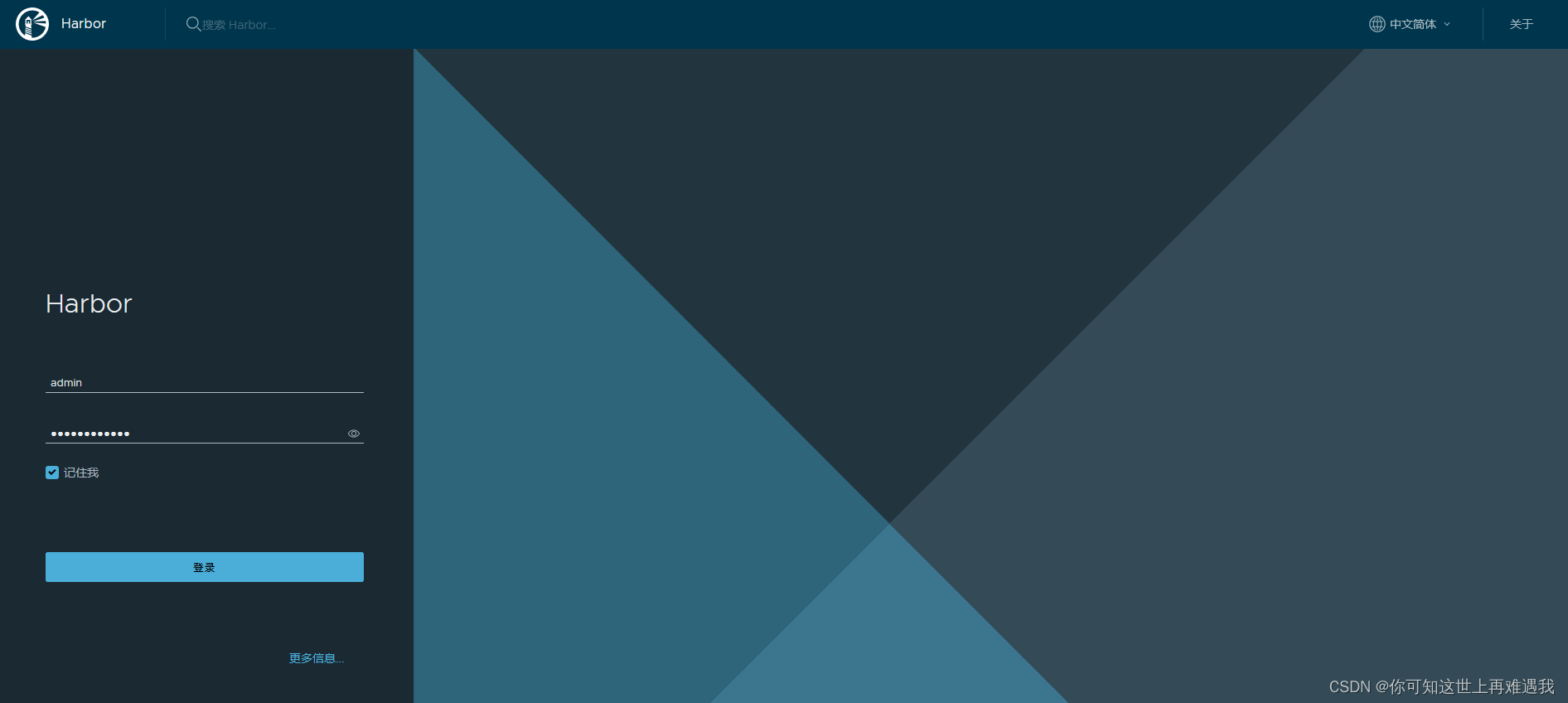

各节点登录harbor

1
2
3
4
5
6
[root@master~]# doeker login 192.168.100.93
Username:admin
Password:
WARNING! Your password will be stored unencrypted in /root..docker/config.jsonConfigure
a credential helper to remove this warning.See
https:/docsdocker.com/engine/reference/commandline/login/#credentials-store

上传 docker 镜像

1
2
3
[root@master~]# for i in $(ls /opt/paas/images);do docker load -i $i ; done

[root@master~]# sh /opt/paas/k8s image_push.sh

安装kubeadm 工具

在master节点、nodel节点、node2 节点分别安装Kubeadm 工具并设置为开机自启动

1
2
[root@master~]# yum install kubeadm-1.18 1 kubectl-1.18.1 kubelet-1.18.1 -y
[root@master~]# systemnctl enable kubelet && systemctl start kubelet

初始化master节点

使用 kubcadm命令生成yaml文件

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@master~]# kubeadm config print init-defaults > kubeadm-config.yaml
[root@master~]# vi kubeadm-config.yaml
localAPIEndpoint:
  advertiseAddress:192.168.100.15      ###修改为 master 主机 P 地址
  imageRepository: 192.168.1.00.16/library/   ###修改为本地镜像仓库地
  kubernetesVersion: vl.18.1   ###修改版本号为当前版本号
networking:
  dnsDomain: cluster.local
  serviceSubnet:10.96.0.0/12
  podSubnet: 10.244.0.0/16    ###添加此 subnet 项

###根据yaml文件使用 kubeadm 命令初始化master节点
[root@master~]# kubeadm init --config kubeadm-config.yaml

使用命令初始化

1
2
3
[root@master~]# kubeadm init --kubernetes-version=1.18.1 \
> --apiserver-advertise-address=192.168.100.15 \
> --image-repository 192.168.100.16/library --pod-network-cidr=10.244.0.0/16

初始化完成后执行命令

kubectl 默认会在执行的用户家目录下面的.kube 目录下寻找config 文件。

这里是将在初始化时[kubeconfig]步骤生成的admin.conf 拷贝到.kube/config

1
2
3
[root@master~]# mkdir-p SHOME/.kube/config
[root@master~]# sudo cp -i/etc/kubernetes/admin.conf SHOME/.kube/config
[root@master~]# sudo chown S(id-u):$(id -g)SHOME/kube/config

查看状态

1
2
3
4
5
6
7
8
9
10
11
###查看集群状态:
[root@master~]# kubectl get cs
NAME                STATUS     MESSAGE     ERROR
scheduler           Healthy    ok
controller-manager  Healthy    ok
etcd-0              Healthy    {"healthy":"true"}

###查看节点状态:
[root@master~]# kubectl get nodes
NAME     STATUS     ROLES    AGE    VERSION
master   NotReady   master   6mls   v1.18.1

在初始化 k8s-master 时并没有网络相关配置，所以无法跟 node 节点通信，因此状态都是“NotReady”。

安装网络插件

1
2
3
4
[root@master~]# kubectl apply -f yaml/kube-flannel.yaml   ###需要修改镜像地址
[root@master~]# kubectl get nodes
NAME STATUS ROLES AGL VERSION
master Ready master 17m V1.18.1

删除污点

1
[root@master~]# kubectl taint nodes master node-role,kubernetes.io/master=:NoSchedule-

给kubernetes 创建证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
[root@master~]# mkdir dashboard-certs
[root@master~]# cd dashboard-certs/
[root@master~]# kubectl create namespace kubernetes-dashboard
[root@master~]# openssl genrsa -out dashboard.key 2048
Generating RSA private key, 2048 bit long modulus
.........+++
..................+++
eis 65537(0x10001)
[root@master~]# openssl req -days 36000 -new -out dashboard.csr \
-key dashboard.key -subj '/CN=dashboard-cert'
[root@master~]# openssl x509 -req -in dashboard.csr -signkey dashboard.key \
-out dashboard.crt
Signature ok
subject=/CN=dashboard-cert
Getting Private key
[root@master~]# kubectl create secret generic kubernetes-dashboard-certs \
--from-file=dashboard.key --from-file=dashboard.crt -n kubernetes-dashboard

图形化界面安装

1
2
3
4
5
6
7
[root@master~]# sed -i "s/kubernetesui/$IP\/library/g" /opt/yaml/dashboard/recommended.yaml
[root@master~]# kubectl apply -f /opt/yaml/dashboard/recommended.yaml
[root@master~]# kubectl apply -f /opt/yaml/dashboard/dashboard-adminuser.yaml

###登录信息
[root@master~]# kubectl describe secrets -n kubernetes-dashboard \
> dashboard-admin-token-7zzs9

将node加入集群

1
2
3
4
5
6
7
8
###在master节点获取证书
[root@master~]# kubeadm token create --ttl=0 ###永久有效 \
 >    --print-join-command #打印命令

###将输出的命令在node节点执行

###如果加入失败
kubeadm reset重置kubernetes再次加入

安装metrics

1
2
3
4
修改api-server启动参数
vim /etc/kubernetes/manifests/kube-apiserver.yaml
###spec.container.command中添加
- --enable-aggregator-routing=true

kubelet证书

1
2
3
4
5
metrics使用kubelet证书，为kubelet签发证书
在/var/lib/kubelet/config.yaml配置文件中添加
serverTLSBootstrap: true
###重启服务
[root@master ~]# systemctl restart kubelet.service

签发证书

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@master ~]# kubectl get certificatesigningrequests.certificates.k8s.io
NAME       AGE  SIGNERNAME                                   REQUESTOR                CONDITION
csr-5qgq9  20s  kubernetes.io/kubelet-serving                system:node:node         Pending
csr-9v68k  101s kubernetes.io/kubelet-serving                system:node:master       Pending
csr-tw8s7  69m  kubernetes.io/kube-apiserver-client-kubelet  system:bootstrap:w1no5l  Approved,Issued
csr-wv7vv  82m  kubernetes.io/kube-apiserver-client-kubelet  system:node:master       Approved,Issued
[root@master ~]# kubectl certificate
approve deny

[root@master ~]# kubectl certificate approve csr-5qgq9
certificatesigningrequest.certificates.k8s.io/csr-5qgq9 approved
[root@master ~]# kubectl certificate approve csr-9v68k
certificatesigningrequest.certificates.k8s.io/csr-9v68k approved

基于kubeeasy部署k8s平台

基础环境配置

将提供的安装包chinaskills_cloud_paas_v2.0.iso下载至master节点/root目录，并解压到/opt目录：

1
2
3
[root@localhost ~]# mount -o loop chinaskills_cloud_paas_v2.0.1.iso /mnt/
[root@localhost ~]# cp -rfv /mnt/* /opt/
[root@localhost ~]# umount /mnt/

安装kubeeasy

kubeeasy为Kubernetes集群专业部署工具，极大的简化了部署流程。其特性如下：

  • 全自动化安装流程；
  • 支持DNS识别集群；
  • 支持自我修复：一切都在自动扩缩组中运行；
  • 支持多种操作系统（如 Debian、Ubuntu 16.04、CentOS7、RHEL等）；
  • 支持高可用。

在master节点安装kubeeasy工具：

1
[root@localhost ~]# mv /opt/kubeeasy /usr/bin/kubeeasy

安装依赖包

此步骤主要完成docker-ce、git、unzip、vim、wget等工具的安装。

在master节点执行以下命令完成依赖包的安装：

1
2
3
4
5
6
7
8
9
10
11
12
[root@localhost ~]# kubeeasy install depend \
--host 10.24.2.10,10.24.2.11 \
--user root \
--password Abc@1234 \
--offline-file /opt/dependencies/base-rpms.tar.gz

##重置kubeeasy：
[root@localhost ~]# kubeeasy reset --force \
--master 192.168.200.3 \
--worker 192.168.200.11 \
--user root \
--password 000000

参数解释如下：

  • –host：所有主机节点IP，如：10.24.1.2-10.24.1.10，中间用“-”隔开，表示10.24.1.2到10.24.1.10范围内的所有IP。若IP地址不连续，则列出所有节点IP，用逗号隔开，如：10.24.1.2,10.24.1.7,10.24.1.9。
  • –user：主机登录用户，默认为root。
  • –password：主机登录密码，所有节点需保持密码一致。
  • –offline-file：离线安装包路径。

可通过命令“tail -f /var/log/kubeinstall.log”查看安装详情或排查错误。

配置SSH免密钥

安装Kubernetes集群的时候，需要配置Kubernetes集群各节点间的免密登录，方便传输文件和通讯。

在master节点执行以下命令完成集群节点的连通性检测：

1
2
3
4
[root@localhost ~]# kubeeasy check ssh \
--host 10.24.2.10,10.24.2.11 \
--user root \
--password Abc@1234

在master节点执行以下命令完成集群所有节点间的免密钥配置：

1
2
3
4
[root@localhost ~]# kubeeasy create ssh-keygen \
--master 10.24.2.10 \
--worker 10.24.2.11 \
--user root --password Abc@1234

–mater参数后跟master节点IP，–worker参数后跟所有worker节点IP。

安装Kubernetes集群

本次安装的Kubernetes版本为v1.22.1。

在master节点执行以下命令部署Kubernetes集群：

1
2
3
4
5
6
7
[root@localhost ~]# kubeeasy install kubernetes \
--master 10.24.2.10 \
--worker 10.24.2.11 \
--user root \
--password Abc@1234 \
--version 1.22.1 \
--offline-file /opt/kubernetes.tar.gz

部分参数解释如下：

  • –master：Master节点IP。
  • –worker：Node节点IP，如有多个Node节点用逗号隔开。
  • –version：Kubernetes版本，此处只能为1.22.1。

可通过命令“tail -f /var/log/kubeinstall.log”查看安装详情或排查错误。

部署完成后查看集群状态：

1
2
3
4
5
6
[root@k8s-master-node1 ~]# kubectl cluster-info
Kubernetes control plane is running at https://apiserver.cluster.local:6443
CoreDNS is running at
https://apiserver.cluster.local:6443/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

To further debug and diagnose cluster problems, use 'kubectl cluster-info dump'.

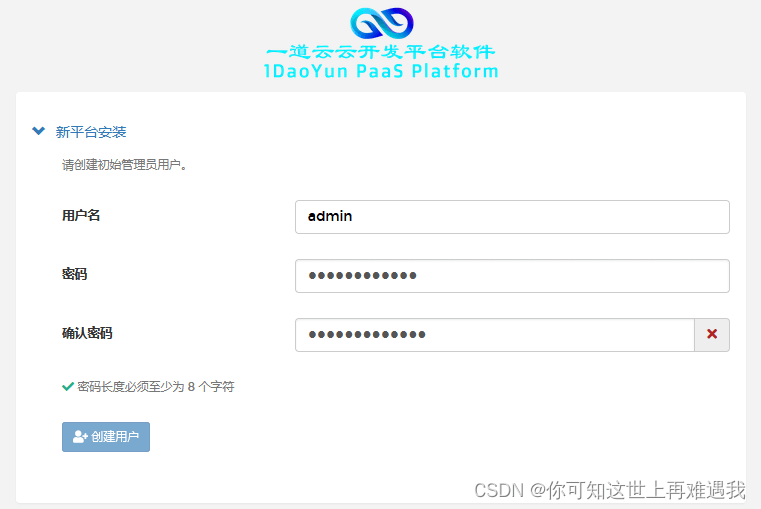

在浏览器上访问一道云云开发平台（http://master_IP:30080），设置admin用户的密码（Abc@1234Abc@1234）

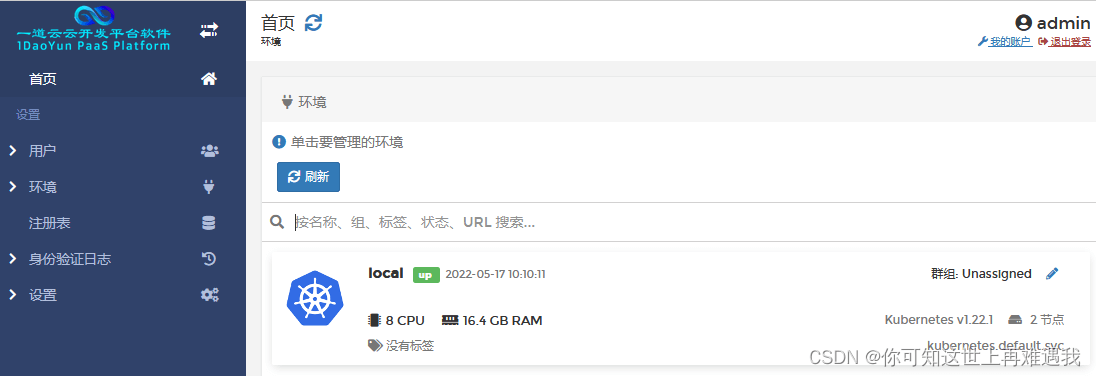

完成后进入平台页面


部署KubeVirt

在本次安装的KubeVirt版本为v0.47.1。

在master节点执行以下命令安装KubeVirt：

1
[root@k8s-master-node1 ~]# kubeeasy add --virt kubevirt

查看Pod：

1
[root@k8s-master-node1 ~]# kubectl get pod -A

基本使用

创建vmi：

1
# kubectl create -f vmi.yaml

查看vmi：

1
# kubectl get vmis

删除vmi：

1
# kubectl delete vmis <vmi-name>

virtctl工具

virtctl是KubeVirt自带的类似于kubectl的命令行工具，可以直接管理虚拟机，可以控制虚拟机的start、stop、restart等。

启动虚拟机命令：

1
# virtctl start <vmi-name>

停止虚拟机命令：

1
# virtctl stop <vmi-name>

重启虚拟机命令：

1
# virtctl restart <vmi-name>

在Kubernetes集群上完成KubeVirt虚拟化环境的安装。

完成后在master节点执行kubectl -n kubevirt get deployment命令进行验证：

1
2
3
4
5
# kubectl -n kubevirt get deployment
NAME             READY   UP-TO-DATE  AVAILABLE  AGE
virt-api         2/2     2           2          85s
virt-controller  2/2     2           2          60s
virt-operator    2/2     2           2          2m2s

部署Istio

安装Istio

本次安装的Istio版本为v1.12.0。

在master节点执行以下命令进行Istio服务网格环境的安装：

1
[root@k8s-master-node1 ~]# kubeeasy add --istio istio

查看Pod：

1
2
3
4
5
6
7
8
9
[root@k8s-master-node1 ~]# kubectl -n istio-system get pods
NAME                                 READY STATUS   RESTARTS   AGE
grafana-6ccd56f4b6-twwjv             1/1   Running   0        5m15s
istio-egressgateway-7f4864f59c-nxz2l 1/1   Running   0        5m34s
istio-ingressgateway-55d9fb9f-jzhnb  1/1   Running   0        5m34s
istiod-555d47cb65-jwkgp              1/1   Running   0        5m40s
jaeger-5d44bc5c5d-h9t29              1/1   Running   0        5m15s
kiali-79b86ff5bc-v9sfk               1/1   Running   0        5m15s
prometheus-64fd8ccd65-5px64          2/2   Running   0        5m15s

查看Istio版本信息：

1
2
3
4
[root@k8s-master-node1 ~]# istioctl version
client version: 1.12.0
control plane version: 1.12.0
data plane version: 1.12.0 (2 proxies)

istio命令自动补齐

1
[root@k8s-master-node1 ~]# istioctl completion bash > /etc/bash_completion.d/istioctl

Istio可视化

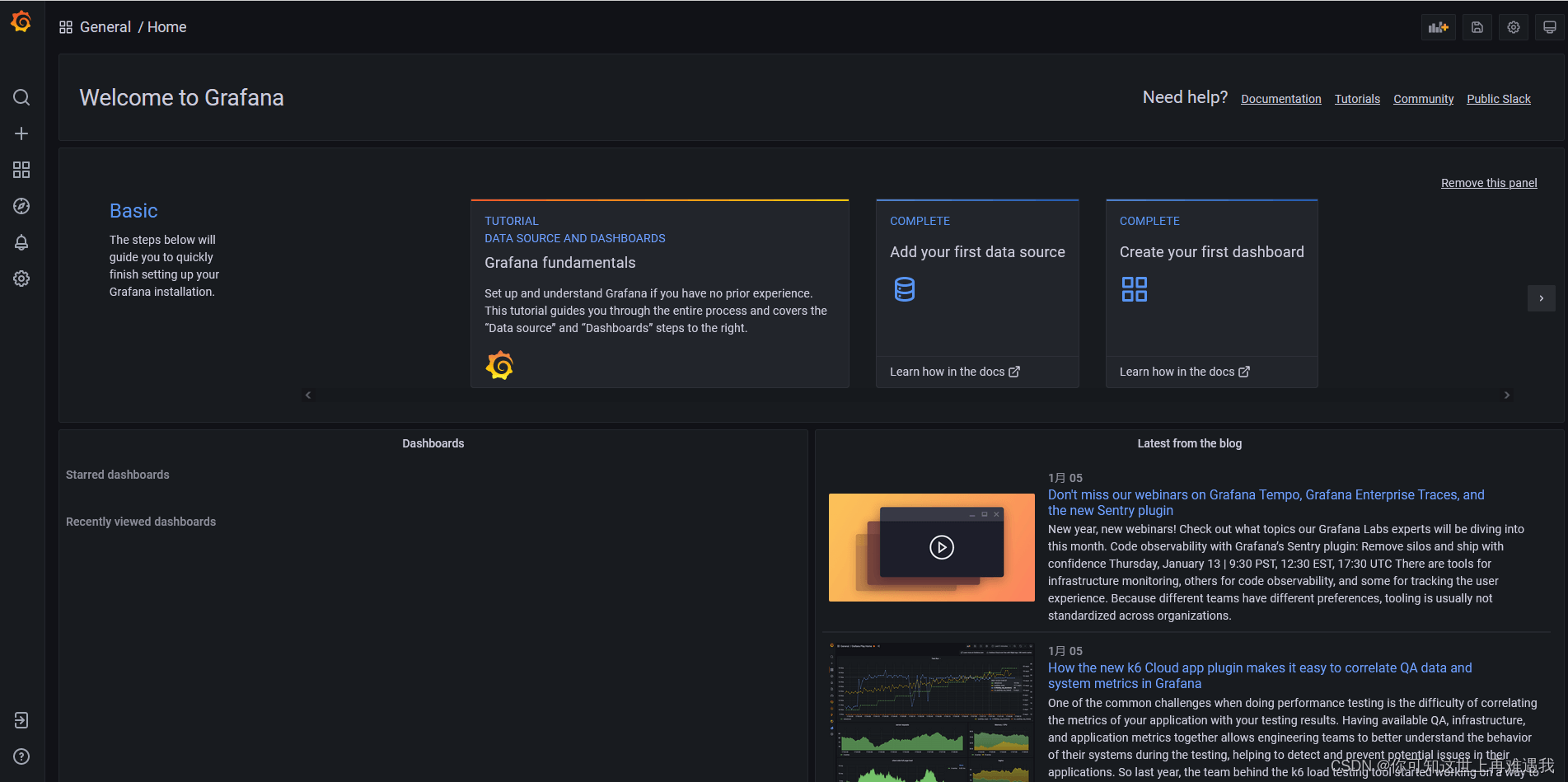

访问Grafana（http://master_IP:33000）

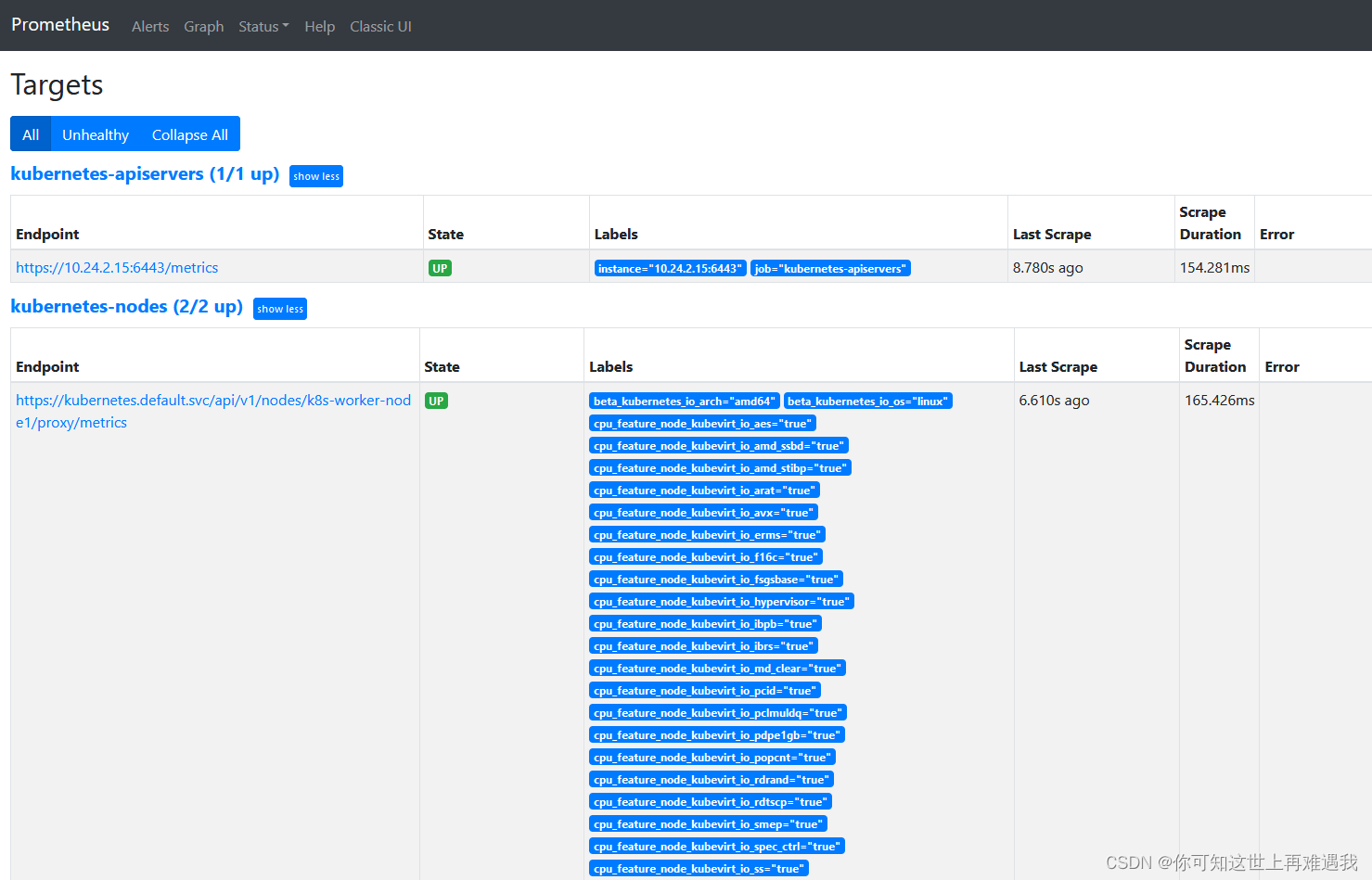

访问Prometheus（http://master_IP:30090）

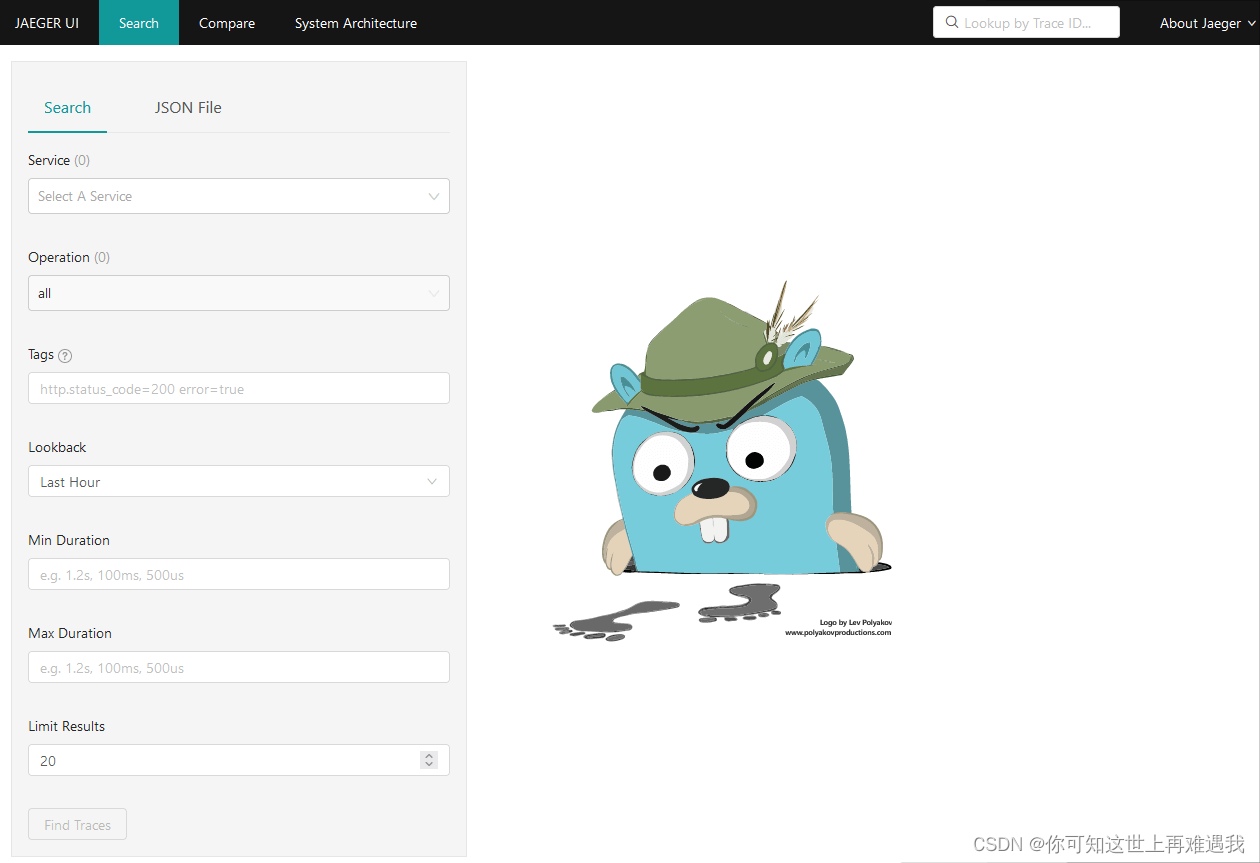

访问Jaeger（http://master_IP:30686）


访问Kiali（http://master_IP:20001）


istioctl基本使用

istioctl用于在Istio系统中创建、列出、修改以及删除配置资源。

可用的路由和流量管理配置类型有virtualservice、gateway、destinationrule、serviceentry、httpapispec、httpapispecbinding、quotaspec、quotaspecbinding、servicerole、servicerolebinding、policy。

使用下面命令展示istioctl可以访问到的Istio配置档的名称：

1
2
3
4
5
6
7
8
9
10
# istioctl profile list
Istio configuration profiles:
default
demo
empty
external
minimal
openshift
preview
remote

展示配置档的配置信息：

1
# istioctl profile dump demo

显示配置文件的差异：

1
# istioctl profile diff default demo

可以使用proxy-status或ps命令概览服务网格：

1
# istioctl proxy-status

如果输出列表中缺少某个代理，则意味着它当前未连接到Polit实例，所以它无法接收到任何配置。此外，如果它被标记为stale，则意味着存在网络问题或者需要扩展Pilot。

istioctl允许使用proxy-config或者pc命令检索代理的配置信息。

检索特定Pod中Envoy实例的集群配置的信息：

1
# istioctl proxy-config cluster <pod-name> [flags]

检索特定Pod中Envoy实例的bootstrap配置的信息：

1
# istioctl proxy-config bootstrap <pod-name> [flags]

检索特定Pod中Envoy实例的监听器配置的信息：

1
# istioctl proxy-config listener <pod-name> [flags]

检索特定Pod中Envoy实例的路由配置的信息：

1
# istioctl proxy-config route <pod-name> [flags]

检索特定Pod中Envoy实例的endpoint配置的信息：

1
# istioctl proxy-config endpoints <pod-name> [flags]

istioctl基础案例

在Kubernetes集群上完成Istio服务网格环境的安装，然后新建命名空间exam，为该命名空间开启自动注入Sidecar：

1
2
# kubectl create namespace exam
# kubectl label namespace exam istio-injection=enabled

在master节点执行kubectl -n istio-system get all命令和kubectl get ns exam –show-labels命令进行验证：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# kubectl -n istio-system get all
NAME                                     READY  STATUS   RESTARTS  AGE
pod/grafana-6ccd56f4b6-ssmbl             1/1    Running   0        81s
pod/istio-egressgateway-7f4864f59c-qm7wn 1/1    Running   0        97s
pod/istio-ingressgateway-55d9fb9f-jd4pn  1/1    Running   0        97s
pod/istiod-555d47cb65-p5cmq              1/1    Running   0        104s
pod/jaeger-5d44bc5c5d-xqvbj              1/1    Running   0        81s
pod/kiali-9f9596d69-2wsjl                1/1    Running   0        80s
pod/prometheus-64fd8ccd65-w2zrg          2/2    Running   0        80s
......

# kubectl get ns exam --show-labels
NAME STATUS AGE LABELS
exam Active 28s istio-injection=enabled

部署Harbor仓库

在master节点执行以下命令进行Harbor仓库的安装：

1
[root@k8s-master-node1 ~]# kubeeasy add --registry harbor

部署完成后查看Harbor仓库状态：

1
2
3
4
5
6
7
8
9
10
11
[root@k8s-master-node1 ~]# systemctl status harbor
● harbor.service - Harbor
   Loaded: loaded (/usr/lib/systemd/system/harbor.service; enabled; vendor preset: disabled)
   Active: active (running) since Mon 2021-12-06 14:34:49 CST; 30s ago
     Docs: http://github.com/vmware/harbor
   Main PID: 7819 (docker-compose)
    Tasks: 12
     Memory: 11.5M
     CGroup: /system.slice/harbor.service
             └─7819 /usr/local/bin/docker-compose -f /opt/harbor/docker-compose.yml up
Hint: Some lines were ellipsized, use -l to show in full.

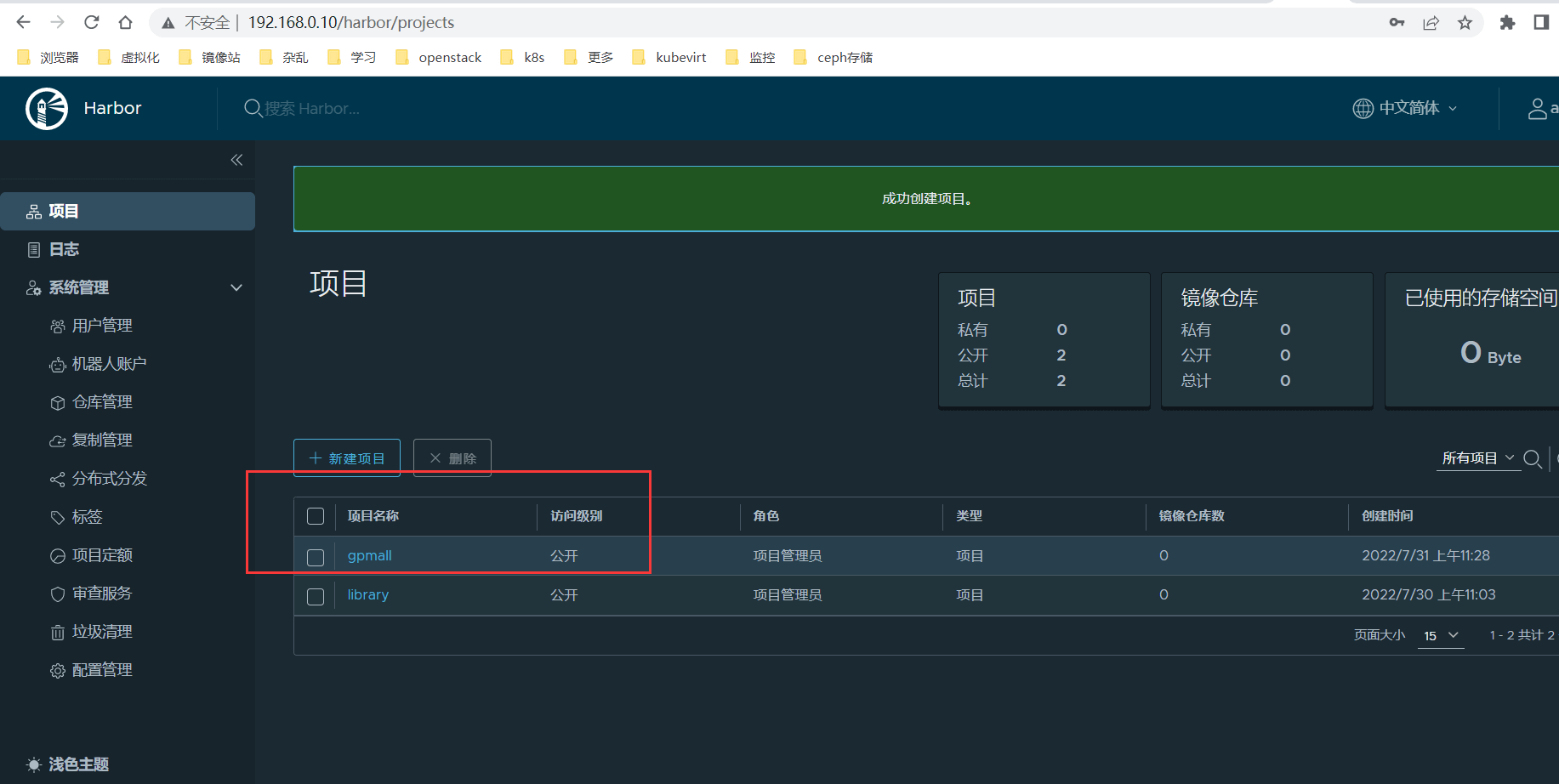

在Web端通过http://master_ip访问Harbor


登录Harbor

使用管理员账号（admin/Harbor12345）登录Harbor


docker-compose和Helm安装部署

在docker-compose和Helm的安装部署嵌套在Harbor安装部署包内，安装Harbor的同时，也安装了docker-compose以及Helm。

helm常用命令

命令自动补全：

1
[root@k8s-master-node1 ~]# helm completion bash > /etc/bash_completion.d/helm

查看版本信息：

1
# helm version

查看当前安装的Charts：

1
# helm list

查询Charts：

1
# helm search <chart-name>

查看Charts状态：

1
# helm status <chart-name>

删除Charts：

1
# helm delete --purge <chart-name>

创建Charts：

1
# helm create helm_charts

测试Charts语法：

1
# helm lint

打包Charts：

1
# cd helm_charts && helm package ./

查看生成的yaml文件：

1
# helm template helm_charts-xxx.tgz

Helm基础案例

在master节点上完成Harbor镜像仓库及Helm包管理工具的部署。然后使用nginx镜像自定义一个Chart，Deployment名称为nginx，副本数为1，然后将该Chart部署到default命名空间下，Release名称为web：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
[root@k8s-master-node1 ~]# helm create mychart
Creating mychart

[root@k8s-master-node1 ~]# rm -rf mychart/templates/*
[root@k8s-master-node1 ~]# vi mychart/templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx

[root@k8s-master-node1 ~]# helm install web mychart
NAME: web
LAST DEPLOYED: Tue Sep 13 16:23:12 2022
NAMESPACE: default
STATUS: deployed
REVISION: 1
TEST SUITE: None

在master节点执行helm status web命令进行验证：

1
2
3
4
5
6
7
[root@k8s-master-node1 ~]# helm status web
NAME: web
LAST DEPLOYED: Tue Sep 13 16:23:12 2022
NAMESPACE: default
STATUS: deployed
REVISION: 1
TEST SUITE: None

基础运维

重置集群

若集群部署失败或出现故障，可重置集群重新部署，重置命令如下：

1
[root@k8s-master-node1 ~]# kubeeasy reset

重置完成后再次执行安装步骤，即可重新部署集群。

添加节点

在master节点执行以下命令安装依赖包：

1
2
3
4
5
[root@k8s-master-node1 ~]# kubeeasy install depend \
--host 10.24.2.12 \
--user root \
--password Abc@1234 \
--offline-file /opt/dependencies/base-rpms.tar.gz

其中10.24.2.12为新增节点的IP地址。

在master节点执行以下命令即可加入集群：

1
2
3
4
5
[root@k8s-master-node1 ~]# kubeeasy add \
--worker 10.24.2.12\
--user root \
--password Abc@1234 \
--offline-file /opt/kubernetes.tar.gz

Kubeeasy命令

kubeeasy 为 Kubernetes 集群专业部署工具，极大的简化了部署流程。其特性如下：

 全自动化安装流程；

 支持 DNS 识别集群；

 支持自我修复：一切都在自动扩缩组中运行；

 支持多种操作系统（如 Debian、Ubuntu 16.04、CentOS7、RHEL 等）；

 支持高可用。

查看帮助

1
# kubeeasy --help

基础ssh配置

集群连通性检测-ssh

1
2
3
4
kubeeasy check ssh \
--host 192.168.1.201-192.168.1.203 \
--user root \
--password 000000

集群免秘钥设置

1
2
3
4
5
kubeeasy create ssh-keygen \
--master 192.168.1.201 \
--worker 192.168.1.202,192.168.1.203 \
--user root \
--password 00000

集群安装依赖包

1
2
3
4
5
kubeeasy install dependencies \
--host 10.24.2.31,10.24.2.14,10.24.2.46 \
--user root \
--password 000000 \
--offline-file /opt/dependencies/base-rpms.tar.gz

磁盘挂载

使用kubeeasy在集群中挂载数据盘，将其挂载到/data目录，后续的数据存储路径默认都是在/data目录下

磁盘挂载（集群磁盘名相同时）

1
2
3
4
5
6
kubeeasy create mount-disk \
--host 192.168.1.201-192.168.1.203 \
--disk /dev/sdb \
--mount-dir /data \
--user root \
--password 000000

磁盘挂载（集群磁盘名不同时只能按顺序操作）

1
2
3
4
5
6
kubeeasy create mount-disk \
--host 192.168.1.201 \
--disk /dev/sdb \
--mount-dir /data \
--user root \
--password 000000

集群升级系统内核

使用kubeeasy升级集群的内核，将其3.10的内核升级为5.14（建议升级内核）。脚本执行完后，会自动重启主机，以生效系统内核。

1
2
3
4
5
kubeeasy install upgrade-kernel \
--host 192.168.1.201-192.168.1.203 \
--user root \
--password 000000 \
--offline-file ./kernel-rpms-v5.17.9.tar.gz

部署K8S集群

使用kubeeasy部署K8S集群，以下分为普通集群和高可用集群的安装方式，根据实际情况选择一种方案部署。安装后的K8S的版本为v1.21.3，使用docker作为容器运行时，网络组件使用calico网络，默认还安装kuboard图形化管理器和K8S存储类（openebs-hostpath），K8S的证书有效期为100年，且开启了证书轮换

[label]如需更改K8S的Pod网段，修改–pod-cidr参数相应的值[/label]

安装k8s集群

1
2
3
4
5
6
7
8
kubeeasy install kubernetes \
--master 192.168.1.201 \
--worker 192.168.1.202,192.168.1.203 \
--user root \
--password 000000 \
--version 1.21.3 \
--pod-cidr 10.244.0.0/16 \
--offline-file ./kubeeasy-v1.3.2.tar.gz

安装高可用k8s集群（master节点个数必须大于等于3）

1
2
3
4
5
6
7
8
9
kubeeasy install kubernetes \
--master 192.168.1.201,192.168.1.202,192.168.1.203 \
--worker 192.168.1.204 \
--user root \
--password 000000 \
--version 1.21.3 \
--virtual-ip 192.168.1.250 \
--pod-cidr 10.244.0.0/16 \
--offline-file ./kubeeasy-v1.3.2.tar.gz

重置K8S节点

使用kubeeasy将集群重置（意思就是删除所有相关软件，恢复一个纯净的系统）

重置正常的K8S集群（会重置整个集群）

1
2
3
kubeeasy reset \
--user root \
--password 000000

强制重置指定的节点（如果节点不正常可以选择强制重置节点）

1
2
3
4
5
kubeeasy reset --force \
--master 192.168.1.201 \
--worker 192.168.1.202 \
--user root \
--password 000000

增加K8S节点

使用kubeeasy将新的节点加入K8S集群中

离线增加K8S节点

增加master节点只适用于高可用集群的模式

1
2
3
4
5
6
7
8
9
10
11
12
# 需要先安装依赖包
kubeeasy install depend \
--host 192.168.1.204,192.168.1.205 \
--user root \
--password 000000 \
--offline-file ./centos-7-rpms.tar.gz
# 加入K8S集群
kubeeasy add \
--worker 192.168.1.204,192.168.1.205
--user root \
--password 000000 \
--offline-file ./kubeeasy-v1.3.2.tar.gz

从普通的K8S集群转换为高可用的K8S集群

修改集群配置文件

修改/root/.kubeeasy/cluster文件，将ha=0改为ha=1，vip=改为vip=10.24.3.10 (自身环境的虚拟IP)

1
2
ha=1
vip=10.24.3.10

部署kube-vip

下载kube-vip.yaml，并修改vip和interface

1
2
3
4
cp /tmp/kubeeasy/manifests/kube-vip.yaml ./
vi +15 kube-vip.yaml ## 管理网卡接口
vi +37 kube-vip.yaml ## 管理网卡接口的虚拟IP地址
mv kube-vip.yaml /etc/kubernetes/manifests/

查看kube-vip

1
2
kubectl get pod -n kube-system
ip addr show eth0

加入master节点

1
2
3
4
kubeeasy add \
--master 10.24.2.25
--user root \
--password 000000

删除K8S节点

使用kubeeasy将节点从K8S集群中删除

删除操作会重置节点，包括删除K8S服务、docker数据等清空操作

1
2
3
4
kubeeasy delete \
--worker 192.168.1.202,192.168.1.203
--user root \
--password 000000

移除K8S节点

使用kubeeasy将节点从K8S集群中移除

移除操作会不会重置节点，只是从K8S集群中移除，并不会删除docker的数据

1
2
3
4
kubeeasy remove \
--worker 192.168.1.202,192.168.1.203
--user root \
--password 000000

集群分发并读取容器镜像

使用kubeeasy将容器镜像离线包分发到指定节点并读取，如test-images.tar.gz。

分发现有的容器镜像并读取

1
2
3
4
5
kubeeasy images load \
--host 192.168.1.201,192.168.1.201,192.168.1.203 \
--user root \
--password 000000 \
--offline-file test-images.tar.gz

容器镜像

使用kubeeasy将容器列表文件的镜像保存到指定目录、也可以将其上传到镜像仓库中，但前提是您需要先登录镜像仓库。

images-list.txt文件命名规范：

test ：表示一个镜像包集，下方区域是镜像列表，保存后以test命名

保存镜像离线包

1
2
3
kubeeasy images save \
--images-file images-list.txt \
--images-dir ./images

推送镜像到仓库

1
2
3
4
docker login dockerhub.kubeeasy.local:5000 -u admin -p admin
kubeeasy images push \
--images-file images-list.txt \
--images-registry dockerhub.kubeeasy.local:5000/kongyu

集群优化系统配置

1
2
3
4
5
6
## 依赖于sshpass命令，需要先安装此命令
rpm -ivh https://mirrors.aliyun.com/centos/7/extras/x86_64/Packages/sshpass-1.06-2.el7.x86_64.rpm
kubeeasy install precondition \
--host 192.168.1.201-192.168.1.203 \
--user root \
--password 000000

集群使用命令

1
2
3
4
5
kubeeasy get command \
--host 192.168.1.201-192.168.1.203 \
--user root \
--password 000000 \
--cmd "hostname"

集群时间同步设置

1
2
3
4
5
kubeeasy create time \
--master 192.168.1.201 \
--worker 192.168.1.202,192.168.1.203 \
--user root \
--password 000000

集群系统指标检测(CPU Memory Disk)

1
2
3
4
kubeeasy check system \
--host 192.168.1.201-192.168.1.203 \
--user root \
--password 000000

集群连通性检测-ping

1
2
kubeeasy check ping \
--host 192.168.1.201-192.168.1.203

修改集群root密码

1
2
3
4
kubeeasy create password \
--host 192.168.1.201-192.168.1.203 \ --user root \
--password 000000 \
--new-password 123456

清除历史命令

1
2
3
4
kubeeasy set history \
--host 192.168.1.201-192.168.1.203 \
--user root \
--password 000000

基础运维

资源管理

  • kubectl explain DaemonSet –recursive 可查看模板

  • kubectl api-resources 可以查看资源的kind

pod管理

在master节点/root目录下编写yaml文件nginx.yaml，具体要求如下：

（1）Pod名称：nginx-pod；

（2）命名空间：default；

（3）容器名称：mynginx；

（4）镜像：nginx；拉取策略：IfNotPresent；

（5）容器端口：80。

（6）并将其调度到节点为disk=stat上

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
spec:
  nodeSelector:
    disk: stat
  containers:
  - image: 192.168.121.21/library/nginx:latest
    name: mynginx
    ports:
    - containerPort: 80
    imagePullPolicy: IfNotPresent

指定在命名空间内创建一个Pod名称为test，内含四个指定的镜像nginx、redis、memcached、busybox。

1
2
kubectl run test --image=nginx --image=redis --image=memcached \
> --image=busybox --restart=Never -n <namespace>

创建一个Pod名称为test，镜像为nginx，Volume名称cache-volume为挂在在/data目录下，且Volume是non-Persistent（不持久的）的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
apiVersion: v1
kind: Pod
metadata:
  name: test
spec:
  containers:
  - name: test
    image: nginx
    volumeMounts:
    - mountPath: /data
      name: cache-volume
  volumes:
  - name: cache-volume
    emptyDir: {}

提供一个Pod的yaml，要求添加Init Container，Init Container的作用是创建一个空文件，Pod的Containers判断文件是否存在，不存在则退出。

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Pod
metadata:
  name: init-demo
spec:
  containers:
  - name: nginx
    image: busybox:1.28
    command：['sh', '-c', 'if [ ! -e "/opt/myfile"]; then exit;fi;']
  initContainers:
  - name: install
    image: busybox
    command: ['sh', '-c', 'touch /opt/myfile']

列出Service名为test下的Pod并找出使用CPU使用率最高的一个，将Pod名称写入文件中。

1
2
Kubectl get svc test -o wide (找到app=xxx)
Kubectl top pods -l ‘app=xxx’

使master节点不可调度，并重新分配该节点上的Pod

1
2
3
#直接drain（驱逐节点上所有pod）会出错，
#需要添加--ignore-daemonsets --delete-local-data参数（忽略守护进程--删除本地数据）
kubectl drain master --ignore-daemonsets --delete-local-data

Deployment管理

在master节点/root目录下编写yaml文件nginx-deployment.yaml，具体要求如下：

（1）Deployment名称：nginx-deployment；

（2）命名空间：default；

（3）Pod名称：nginx-deployment，副本数：2；

（4）网络：hostNetwork；

（5）镜像：nginx；

（6）容器端口：80

（7）实现资源限制 :需求内存 300Mi，需求 CPU 300M，限制内存 450Mi，限制 CPU 450M

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-deployment
  template:
    metadata:
      labels:
        app: nginx-deployment
    spec:
      hostNetwork: true
      containers:
      - name: nginx-deployment
        image: 192.168.121.21/library/nginx:latest
        ports:
        - containerPort: 80
        resources:
          requests:
            cpu: 0.3
            memory: 300Mi
          limits:
            cpu: 0.3
            memory: 300Mi

将deployment为nginx-app的副本数从1变成4。

1
Kubectl scale --replicas=4 deployment nginx-app

创建nginx-app的deployment，使用镜像为nginx:1.11.0-alpine,修改镜像为1.11.3-alpine，并记录升级，再使用回滚，将镜像回滚至nginx:1.11.0-alpine。

1
2
3
4
5
6
# 创建nginx-app的deployment
kubectl run nginx-app --image=nginx:1.11.0-alpine --record #记录
# 修改镜像，nginx-app为container的名字
kubectl set image deployment nginx-app nginx-app=nginx:1.11.3-alipne
# 回滚
kubectl rollout undo deployment nginx-app

ReplicaSet管理

在master节点/root目录下编写yaml文件replicaset.yaml，具体要求如下：

（1）Replicaset名称：nginx；

（2）命名空间：default；

（3）副本数：3；

（4）镜像：nginx。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
apiVersion: v1
kind: ReplicationController
metadata:
  name: nginx
  namespace: default
spec:
  replicas: 3
  selector:
    app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: 192.168.121.21/library/nginx:latest
        ports:
        - contarinerPort: 80

Namespace管理

在master节点/root目录下编写yaml文件my-namespace.yaml，具体要求如下：

（1）Namespace名称：test。

1
2
3
4
5
[root@master ~]# vi my-namespace.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: test

Service管理

在master节点/root目录下编写yaml文件service-clusterip.yaml，具体要求如下：

（1）Service名称：service-clusterip；

（2）命名空间：default；

（3）集群内部访问端口：80；targetPort: 81；

（4）Service类型：ClusterIP。

1
2
3
4
5
6
7
8
9
10
11
12
[root@master ~]# vi service-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
  name: service-clusterip
  namespace: default
spec:
  ports:
  - port: 80
    targetPort: 81
    protocol: TCP
  type: ClusterIP

RBAC管理

在master节点/root目录下编写yaml文件role.yaml，具体要求如下：

（1）Role名称：pod-reader；

（2）命名空间：default；

（3）对default命名空间内的Pod拥有get、watch、list的权限。

1
2
3
4
5
6
7
8
9
10
[root@master ~]# vi role.yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: pod-reader
  namespace: default
rules:
- apiGroups: [""]
  resources: ["pods"]
  verbs: ["get","watch","list"]

PV管理

在master节点/root目录下编写yaml文件pv.yaml，具体要求如下：

（1）PV名称：pv-local；

（2）命名空间：default；

（3）回收策略：Delete；

（4）访问模式：RWO；

（5）挂载路径：node节点/data/k8s/localpv；

（6）卷容量：5G。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
[root@master ~]# vi pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-local
  namespace: default
spec:
  capacity:
    storage: 5Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Delete
  storageClassName: local-storage
  local:
    path: /data/k8s/localpv
  nodeAffinity: #定义应用在哪一个节点上(亲和)
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - 192.168.100.20

列出环境内所有的pv并以name字段排序

1
2
Kubectl get pv --stor-by=.metadata.name
Kubectl get pv --stor-by=.spec.capacity.storage (以capacity排序)

创建一个pv，类型是hostPath，位于/data中，大小1G，模式ReadOnlyMany

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-host
spec:
  capacity:
    storage: 1Gi
  volumeMode: Filesystem
  accessModes:
  - ReadWriteMany
  persistentVolumeReclaimPolicy: Recycle
  hostPath:
    path: /data

HPA管理

在master节点/root目录下编写yaml文件hpa.yaml，具体要求如下：

（1）HPA名称：frontend-scaler；

（2）命名空间：default；

（3）副本数伸缩范围：3–10；

（4）期望每个Pod的CPU使用率为50%。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[root@master ~]# vi hpa.yaml
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: frontend-scaler
  namespace: default
spec:
  minReplicas: 3
  maxReplicas: 10
  scaleTargetRef:
    apiVersion: v1
    kind: Pod
    name: test
  targetCPUUtilizationPercentage: 50

Secrets管理

在master节点/root目录下编写yaml文件secret.yaml，具体要求如下：

（1）Secret名称：mysecret；

（2）命名空间：default；

（3）类型：Opaque；

（4）username: YWRtaW4=；password: MWYyZDFlMmU2N2Rm。

1
2
3
4
5
6
7
8
9
10
[root@master ~]# vi secret.yaml
apiVersion: v1
kind: Secret
metadata:
  name: mysecret
  namespace: default
type: Opaque
data:
  username: YWRtaW4=
  password: MWYyZDFlMmU2N2Rm

创建Secret名为mysecret，内含有password字段，值为bob，然后在Pod1里使用ENV进行调用，Pod2里使用Volume挂载在/data下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
#将密码值使用base64加密,记录在Notepad里
echo -n 'bob' | base64
Ym9i

secret.yaml
apiVersion: v1
kind: Secret
metadata:
  name: mysecret
type: Opaque（不透明）
data:
  password: Ym9i

pod1.yaml ###使用env进行调用
apiVersion: v1
kind: Pod
metadata:
  name: pod1
spec:
  containers:
  - name: mycontainer
    image: redis
    env:
    - name: SECRET_PASSWORD
      valueFrom:
        secretKeyRef（密钥引用）:
          name: mysecret
          key: password

pod2.yaml ###挂载到data目录下
apiVersion: v1
kind: Pod
metadata:
  name: pod1
spec:
  containers:
  - name: mypod
    image: nginx
    volumeMounts:
    - name: mysecret
      mountPath: "/data"
      readOnly: true
  volumes:
  - name: mysecret
    secret:
      secretName: mysecret

NetworkPolicy管理

在master节点/root目录下编写yaml文件network-policy-deny.yaml，具体要求如下：

（1）NetworkPolicy名称：default-deny；

（2）命名空间：default；

（3）默认禁止所有入Pod流量。

1
2
3
4
5
6
7
8
9
10
[root@master ~]# vi network-policy-deny.yaml
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: default-deny
  namespace: default
spec:
  podSelector: {}
  policyTypes:
  - Ingress

健康检查

在master节点/root目录下编写yaml文件liveness_httpget.yaml，具体要求如下：

（1）Pod名称：liveness-http；

（2）命名空间：default；

（3）镜像：nginx；端口：80；

（4）容器启动时运行命令“echo Healty > /usr/share/nginx/html/healthz”；

（5）httpGet请求的资源路径为/healthz，地址默认为Pod IP，端口使用容器中定义的端口名称HTTP；

（6）启动后延时30秒开始运行检测；

（7）每隔3秒执行一次liveness probe。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
apiVersion: v1
kind: Pod
metadata:
  name: liveness-http
  namespace: default
spec:
  containers:
  - name: nginx
    image: 192.168.100.10/library/nginx:latest
    ports:
    - containerPort: 80
    args:
    - /bin/sh
    - -c
    - echo Healty > /usr/share/nginx/html/healthz
    livenessProbe:
      httpGet:
        path: /healthz
        port: http
      initialDelaySeconds: 30
      periodSeconds: 3

ResourceQuota管理

创建命名空间quota-example，在master节点/root目录下编写yaml文件quota.yaml，具体要求如下：

（1）ResourceQuota名称：compute-resources；

（2）命名空间：quota-example；

（3）命名空间内所有Pod数量不超过4；

（4）命名空间内所有容器内存申请总和不得超过1G；

（5）命名空间内所有内存限制不得超过2G；

（6）命名空间内所有容器申请的CPU不得超过1；

（7）命名空间内所有容器限制的CPU不得超过2。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[root@master ~]# kubectl create ns quota-example
namespace/quota-example created

[root@master ~]# vi quota.yaml
apiVersion: v1
kind: ResourceQuota
metadata:
  name: compute-resources
  namespace: quota-example
spec:
  hard:
    pods: "4"
    requests.cpu: "1"
    requests.memory: 1Gi
    limits.cpu: "2"
    limits.memory: 2Gi

Volume管理

在master节点/root目录下编写yaml文件emptydir.yaml，具体要求如下：

（1）Pod名称：pod-emptydir；

（2）命名空间：default；

（3）镜像：nginx；

（4）Volume类型：emptyDir；名称data-volume；

（5）挂载路径：/data。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
[root@master ~]# vi emptydir.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-emptydir
  namespace: default
spec:
  containers:
  - name: nginx
    image: nginx:latest
    ports:
    - containerPort: 80
    volumeMounts:
    - name: data-volume
      mountPath: /data
  volumes:
  - name: data-volume
    emptyDir: {}

DaemonSet管理

在master节点/root目录下编写yaml文件daemonset.yaml，具体要求如下：

（1）DaemonSet名称：fluentd；

（2）命名空间：default；

（3）镜像：quay.io/fluentd_elasticsearch/fluentd:v2.5.2；

（4）容器名称：fluentd-container01；

（5）将Pod调度到非污点的节点上。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
[root@master ~]# vi daemonset.yaml
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluentd
  namespace: default
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule
      containers:
      - name: fluentd-container01
        image: quay.io/fluentd_elasticsearch/fluentd:v2.5.2

ingress管理

创建ingress

1
2
3
4
5
6
7
8
9
10
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress
  annotations:
    kubernetes.io/ingress.class: "nginx"
spec:
  backend:
    serviceName: nginx
    serverPort: 80

docker-compose编排

wordpress

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
version: '2'
services:
  mysql:
    image: 192.168.1.10/library/mysql:latest
    expose:
    - "3306"
    restart: always
    environment:
    - MYSQL_ROOT_PASSWORD=123456

  wordpress:
    image: 192.168.1.10/library/wordpress:latest
    ports:
    - "80:80"
    restart: always
    environment:
    - WORDPRESS_DB_HOST=mysql
    - WORDPRESS_DB_USER=root
    - WORDPRESS_DB_PASSWORD=123456

owncloud

1
2
3
4
5
6
7
8
9
10
11
12
13
owncloud:
  image: 192.168.1.10/library/owncloud
  restart: always
  ports:
  - "80:80"
  links:
  - mysql:mysql

mysql:
  image: 192.168.1.10/library/mysql
  restart: always
  environment:
  - MYSQL_ROOT_PASSWORD=123456

lychee

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
mysql:
  image: 192.168.1.10/library/mysql
  restart: always
  ports:
  - "3306:3306"
  environment:
  - MYSQL_ROOT_PASSWORD=123456
  - MYSQL_DATABASE=lychee
  - MYSQL_USER=lychee
  - MYSQL_PASSWORD=123456

lychee:
  image: 192.168.1.10/library/lychee
  restart: always
  ports:
  - "80:80"
  links:
  - "mysql:mysql"
  environment:
  - WONCLOUD_DB_NAME: lychee
  - WONCLOUD_DB_USER: lychee
  - WONCLOUD_DB_PASSWORD: 123456

启动/停止命令

1
2
3
docker-compose -f docker-compose.yml up
docker-compose -f docker-compos.yaml down
docker rm $(docker ps -qa)

电商后台管理系统

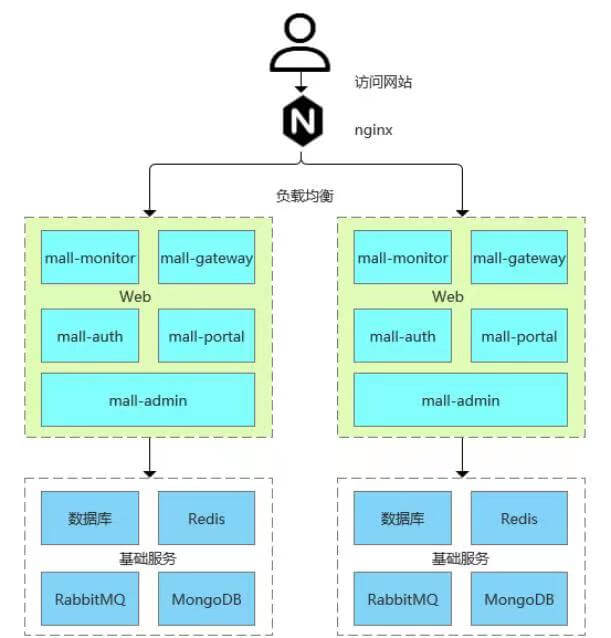

云梦公司开发了一套基于SpringBoot+MyBatis微服务架构的ChinaSkillsMall电商系统，并实现全容器化部署，ChinaSkillsMall电商应用系统架构图如下：

*模块* *说明*
mall-monitor 监控中心
mall-gateway 微服务网关
mall-auth 认证中心
mall-admin 商城后台服务
mall-portal 商城前台服务


请将MariaDB数据库组件、Redis消息组件、RabbitMQ消息组件、Nacos-Registry注册中心服务组件和前端Nginx组件按照要求进行容器化（镜像mall/mall-gateway:1.0-SNAPSHOT、mall/mall-admin:1.0-SNAPSHOT、mall/mall-auth:1.0-SNAPSHOT已提供）

容器化部署MariaDB

在master节点上编写/root/mall-swarm/Dockerfile-mariadb文件构建chinaskillmall-mariadb:v1.1镜像，具体要求如下：

（1）基础镜像：centos:centos7.5.1804；

（2）作者：Chinaskill；

（3）安装并初始化mariadb，密码：root；

（4）设置数据库编码为UTF-8；

（5）开放端口：3306

（6）设置mariadb开机自启。

完成后构建镜像。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
[root@master ~]# tar zxvf mall-swarm.tar.gz
###解压后删除mall-swarm.tar.gz文件，防止构建镜像，文件过大

[root@master ~]# cd mall-swarm
###编写yum源
[root@master mall-swarm]# vim local.repo
[mall]
name=mall
baseurl=file:///opt/mall-repo
gpgcheck=0

###编写初始化脚本init.sh
[root@master mall-swarm]# vim init.sh
#!/bin/bash
mysql_install_db --user=root
mysqld_safe --user=root &
sleep 8
mysqladmin -u root password 'root'
mysql -uroot -proot -e "grant all on *.* to 'reader'@'%' identified by '123456';"
mysql -uroot -proot -e "flush privileges;"
mysql -uroot -proot -e "create database mall;use mall;source /opt/mall.sql;"

编写Dockerfile文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[root@master mall-swarm]# vim Dockerfile-mariadb
FROM 192.168.1.30/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rf /etc/yum.repos.d/*
COPY local.repo /etc/yum.repos.d/local.repo
COPY mall-repo /opt/mall-repo
COPY mall.sql /opt/mall.sql
COPY init.sh /opt/init.sh
ENV LC_ALL en_US.UTF-8
RUN yum -y install mariadb-server && bash /opt/init.sh
EXPOSE 3306
CMD ["mysqld_safe","--user=root"]

###构建镜像
[root@master mall-swarm]# docker build -t chinaskillmall-mariadb:v1.1 -f Dockerfile-mariadb .

容器化部署 Redis

在 master 节 点 上 编 写 /root/mall-swarm/Dockerfile-redis 文 件 构 建chinaskillmallredis:v1.1 镜像，具体要求为 :

（1） 基础镜像：centos:centos7.5.1804；

（2） 作者：Chinaskill；

（3） 安装 redis 服务；

（4） 修改配置文件中的 bind 127.0.0.1 为 bind 0.0.0.0；

（5） 设置 redis 免密，并关闭保护模式；

（6） 开放端口：6379；

（7） 设置服务开机自启

编写dockerfile文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[root@master mall-swarm]# vim Dockerfile-redis
FROM 192.168.1.30/library/centos:centos7.5.1804
MAINTAINER chinaskill
RUN rm -rf /etc/yum.repos.d/*
COPY mall-repo /opt/mall-repo
COPY local.repo /etc/yum.repos.d/local.repo
RUN yum install redis -y
RUN sed -i "s/127.0.0.1/0.0.0.0/g" /etc/redis.conf
RUN sed -i "s/protected-mode yes/protected-mode no/g" /etc/redis.conf
EXPOSE 6379
CMD ["/usr/bin/redis-server","/etc/redis.conf"]

###构建镜像
[root@master mall-swarm]# docker build -t chinaskillmall-redis:v1.1 -f Dockerfile-redis .

容器化部署 Nacos-Registry

在 master 节点上编写 /root/mall-swarm/Dockerfile-nacos 文件构建 chinaskillmallnacos:v1.1 镜像，具体要求为

（1） 基础镜像：centos:centos7.5.1804；

（2） 作者：Chinaskill；

（3） 安装 jdk 工具和 nacos-server 工具；

（4） 设置 nacos 服务开机自启。

编写run.sh运行文件

1
2
3
4
[root@master mall-swarm]# vim run.sh
#!/bin/bash
/usr/local/bin/nacos/bin/startup.sh -m standalone          ###地址不要写错
tail -f /usr/local/bin/nacos/logs/start.out

dockerfile文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[root@master mall-swarm]# vim Dockerfile-nacos
FROM 192.168.1.30/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rf /etc/yum.repos.d/*
COPY mall-repo /opt/mall-repo
COPY local.repo /etc/yum.repos.d/local.repo
COPY run.sh /opt/run.sh
ADD jdk-8u121-linux-x64.tar.gz /usr/local/bin/
ADD nacos-server-1.1.0.tar.gz /usr/local/bin/
ENV JAVA_HOME /usr/local/bin/jdk1.8.0_121
EXPOSE 8848:8848
CMD ["/bin/bash","/opt/run.sh"]

###构建镜像
[root@master mall-swarm]# docker build -t chinaskillmall-nacos:v1.1 -f Dockerfile-nacos .

容器化部署前端服务

在master节点上安装node工具，对mall-admin-web项目进行打包，然后编写/root/mall-swarm/Dockerfile-nginx文件构建chinaskillmall-nginx:v1.1镜像，具体要求如下：（需要用到的软件包在/桌面/附件/容器云附件/Mall-swarm.tar.gz）

（1）基础镜像：centos:centos7.5.1804；

（2）作者：Chinaskill；

（3）安装nginx服务；

（4）将mall-admin-web项目打包后的文件拷贝到/usr/share/nginx/html目录下；

（5）设置nginx服务开机自启。

完成后构建镜像。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[root@master mall-swarm]# tar zxvf mall-admin-web.tar
[root@master mall-swarm]# vim mall-admin-web/config/prod.env
###改环境ip
'use strict'
module.exports = {
NODE_ENV: '"production"',
BASE_API: '"http://192.168.1.10:8201/mall-admin"'
}

[root@master mall-swarm]# tar zxvf node-v6.17.1-linux-x64.tar.gz
[root@master mall-swarm]# mv node-v6.17.1-linux-x64 /usr/local/node
[root@master mall-swarm]# vim /etc/profile
###配置文件最后添加环境变量
export NODE_HOME=/usr/local/node
export PATH=$NODE_HOME/bin/:$PATH
[root@master mall-swarm]# source /etc/profile
[root@master mall-swarm]# node -v
v6.17.1

###npm打包项目
[root@master mall-swarm]# cd mall-admin-web
[root@master mall-admin-web]# npm run build

###打包好之后，网页在dist目录下
[root@master mall-admin-web]# mv dist/ ../

编辑dockerfile文件

1
2
3
4
5
6
7
8
9
10
11
12
13
[root@master nginx]# vim Dockerfile-nginx
FROM 192.168.1.30/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rf /etc/yum.repos.d/*
COPY local.repo /etc/yum.repos.d/local.repo
COPY mall-repo /opt/mall-repo
RUN yum install -y nginx
COPY dist/ /usr/share/nginx/html/
EXPOSE 80
CMD ["nginx","-g","daemon off;"]

###构建镜像
[root@master mall-swarm]# docker build -t chinaskillmall-nginx:v1.1 -f Dockerfile-nginx .

编排部署ChinaSkillsMall商城

在master节点上编写/root/mall-swarm/docker-compose.yaml文件，具体要求如下：

（1）容器1名称：chinaskillmall-admin；镜像：mall/mall-admin:1.0-SNAPSHOT；端口映射：8080:8080；

（2）容器2名称： chinaskillmall-auth；镜像：mall/mall-auth:1.0-SNAPSHOT；端口映射：8401:8401；

（3）容器3名称：chinaskillmall-gateway；镜像：mall/mall-gateway:1.0-SNAPSHOT；端口映射：8201:8201；

（4）容器4名称：chinaskillmall-mysql；镜像：chinaskillmall-mariadb:v1.1；端口映射：3306:3306；

（5）容器5名称：chinaskillmall-nacos；镜像：chinaskillmall-nacos:v1.1；端口映射：8848:8848；

（6）容器6名称：chinaskillmall-nginx；镜像：chinaskillmall-nginx:v1.1；端口映射：8888:80；

（7）容器1名称：chinaskillmall-redis；镜像：chinaskillmall-redis:v1.1；端口映射：6379:6379。

完成后编排部署ChinaSkillsMall商城。

1
2
3
4
###将所需镜像解压
[root@master mall-swarm]# docker load -i images/mall_mall-admin_1.0-SNAPSHOT.tar
[root@master mall-swarm]# docker load -i images/mall_mall-auth_1.0-SNAPSHOT.tar
[root@master mall-swarm]# docker load -i images/mall_mall-gateway_1.0-SNAPSHOT.tar

编写docker-compose文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
[root@master mall-swarm]# vim docker-compose
version: '3'
services:
  mysql:
    image: chinaskillmall-mariadb:v1.1
    container_name: chinaskillmall-mysql
    restart: always
    ports:
    - 3306:3306
  redis:
    image: chinaskillmall-redis:v1.1
    container_name: chinaskillmall-redis
    restart: always
    ports:
    - 6379:6379
  nginx:
    image: chinaskillmall-nginx:v1.1
    container_name: chinaskillmall-nginx
    restart: always
    ports:
    - 8888:80
  nacos-registry:
    image: chinaskillmall-nacos:v1.1
    container_name: chinaskillmall-nacos
    restart: always
    ports:
    - 8848:8848
  mall-admin:
    image: mall/mall-admin:1.0-SNAPSHOT
    container_name: chinaskillmall-admin
    restart: always
    ports:
    - 8080:8080
    links:
    - mysql:db
  mall-gateway:
    image: mall/mall-gateway:1.0-SNAPSHOT
    container_name: chinaskillmall-gateway
    restart: always
    ports:
    - 8201:8201
    links:
    - redis:redis
    - nacos-registry:nacos-registry
  mall-auth:
    image: mall/mall-auth:1.0-SNAPSHOT
    container_name: chinaskillmall--auth
    ports:
    - 8401:8401
    links:
    - nacos-registry:nacos-registry

###启动
[root@node mall-swarm]# docker-compose up -d
1.使用 docker-compose ps 命令查看所有容器是否正常启动，
2.查看商城页面，ip:8888 账号admin/macro123登录


商城应用系统

将云梦公司开发的应用商城Mall重新实现全容器化部署，原应用商城系统各模块功能及系统架构如下：

*模块* *使用技术* *备注*
mall.sql MySQL 网站的数据库
dist目录 Nginx 网站的前端项目
mall-shopping web项目 8081端口，商品/购物车/首页渲染等交互
mall-user 8082端口，提供用户相关的交互，如登录、注册、个人中心等
user-provider 后端服务 提供用户相关服务
shopping-provider 提供购物车、推荐商品、商品等服务


容器化部署MariaDB

镜像名为mall-mysql:v1.1，使用centos:7.9.2009基础镜像，安装mariadb数据库，

设置数据库支持UTF-8编码，设定root用户的密码为123456，并设置服务开机自启。

Dockerfile

1
2
3
4
5
6
7
8
9
10
11
12
13
14
FROM 192.168.121.21/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rvf /etc/yum.repos.d/*
ADD ftp.repo /etc/yum.repos.d/
ADD gpmall.sql /root/
RUN yum install -y mariadb-server
RUN sed -i "13cport = 8066" /etc/my.cnf.d/server.cnf
ADD init.sh /root/init.sh
RUN chmod +x /root/init.sh
RUN /root/init.sh
ENV LC_ALL en_US.UTF-8
EXPOSE 3306
EXPOSE 8066
CMD ["mysqld_safe"]

init.sh

1
2
3
4
5
6
7
8
9
10
#!/bin/bash
mysql_install_db --user=mysql
mysqld_safe &
sleep 3s
mysqladmin -u root password '123456'
sleep 3s
mysql -uroot -p123456 -e "GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY '123456'"
sleep 3s
mysql -uroot -p123456 -e "create database gpmall;use gpmall;"
mysql -uroot -p123456 gpmall < /root/gpmall.sql

ftp.repo

1
2
3
4
5
6
7
8
9
10
[gpmall]
name=gpmall
baseurl=ftp://192.168.121.21/ChinaskillMall/gpmall-repo
gpgcheck=0
nabled=1
[centos]
name=centos
baseurl=ftp://192.168.121.21/centos
gpgcheck=0
enabled=1

创建镜像

1
docker build -t mall-xxxx:v1.1 .

容器化部署 Redis

镜像名为mall-redis:v1.1，使用centos:centos7.9.2009基础镜像，安装Redis服务，

设置Redis免密，并关闭保护模式，开放端口6379，并设置服务开机自启。

Dockerfile

1
2
3
4
5
6
7
8
9
10
11
12
13
FROM 192.168.121.21/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rvf /etc/yum.repos.d/*
COPY ftp.repo /etc/yum.repos.d/local.repo
RUN yum clean all
RUN yum list
RUN yum -y install redis
RUN sed -i -e 's@bind 127.0.0.1@bind 0.0.0.0@g' /etc/redis.conf
RUN sed -i -e 's@protected-mode yes@protected-mode no@g' /etc/redis.conf
RUN sed -i -e 's@daemonize yes@daemonize no@g' /etc/redis.conf
EXPOSE 6379
ENTRYPOINT redis-server /etc/redis.conf
CMD ["redis-server"]

创建镜像

1
docker build -t mall-xxxx:v1.1 .

容器化部署 kafka

镜像名为mall-kafka:v1.1，使用centos:centos7.9.2009基础镜像，

安装Kafka服务，开放端口9092，并设置服务开机自启。

Dockerfile

1
2
3
4
5
6
7
8
9
10
11
12
FROM 192.168.121.21/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rvf /etc/yum.repos.d/*
COPY ftp.repo /etc/yum.repos.d/local.repo
RUN yum -y install java-1.8.0
ADD kafka_2.11-1.1.1.tgz /usr/local
ENV KAFKA_HOME /usr/local/kafka_2.11-1.1.1
RUN sed -i 's/localhost:2181/zk1.mall:2181,zk2.mall:2181,zk3.mall:2181/g' \
/usr/local/kafka_2.11-1.1.1/config/server.properties
EXPOSE 9092
ENTRYPOINT [ "/usr/local/kafka_2.11-1.1.1/bin/kafka-server-start.sh", \
"/usr/local/kafka_2.11-1.1.1/config/server.properties" ]

创建镜像

1
docker build -t mall-xxxx:v1.1 .

容器化部署 ZooKeeper

镜像名为mall-zookeeper:v1.1，使用centos:7.9.2009基础镜像，

安装ZooKeeper服务，开放端口2181；并设置服务开机自启。

Dockerfile

1
2
3
4
5
6
7
8
9
10
11
12
FROM 192.168.121.21/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rvf /etc/yum.repos.d/*
COPY ftp.repo /etc/yum.repos.d/local.repo
RUN yum -y install java-1.8.0
ADD zookeeper-3.4.14.tar.gz /usr/local
ENV ZOOKEEPER_HOME /usr/local/zookeeper-3.4.14
ENV PATH $PATH:$JAVA_HOME/bin:$JRE_HOME/bin:$ZOOKEEPER_HOME/bin
EXPOSE 2181
EXPOSE 2888
EXPOSE 3888
CMD $ZOOKEEPER_HOME/bin/zkServer.sh start-foreground

创建镜像

1
docker build -t mall-xxxx:v1.1 .

容器化部署 nginx

镜像名为mall-nginx:v1.1，使用centos:7.9.2009基础镜像，

安装nginx服务，开放端口2181；并设置服务开机自启。

Dockerfile

1
2
3
4
5
6
7
8
9
10
11
FROM 192.168.121.21/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rvf /etc/yum.repos.d/*
ADD ftp.repo /etc/yum.repos.d/
RUN yum install nginx -y
RUN sed -i '12ilocation /user {proxy_pass http://jar:8082;}' /etc/nginx/conf.d/default.conf
RUN sed -i '12ilocation /shopping {proxy_pass http://jar:8081;}' /etc/nginx/conf.d/default.conf
RUN rm -rf /usr/share/nginx/html/*
ADD dist/ /usr/share/nginx/html/
EXPOSE 80
CMD ["nginx","-g","daemon off;"]

创建镜像

1
docker build -t mall-xxxx:v1.1 .

制作jar包运行环境镜像

Dockerfile

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
FROM 192.168.121.21/library/centos:centos7.5.1804
MAINTAINER Chinaskill
RUN rm -rvf /etc/yum.repos.d/*
ADD ftp.repo /etc/yum.repos.d/
#RUN yum install -y java-1.8.0
ADD jdk-8u77-linux-x64.tar.gz /opt
ENV JAVA_HOME=/opt/jdk1.8.0_77
ENV JRE_HOME=${JAVA_HOME}/jre
ENV CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
ENV PATH=${JAVA_HOME}/bin:$PATH
ADD gpmall-shopping-0.0.1-SNAPSHOT.jar /opt/
ADD gpmall-user-0.0.1-SNAPSHOT.jar opt/
ADD shopping-provider-0.0.1-SNAPSHOT.jar /opt/
ADD user-provider-0.0.1-SNAPSHOT.jar /opt/
ADD start.sh /start.sh
RUN chmod +x /start.sh
EXPOSE 8081
EXPOSE 8082
EXPOSE 20880
EXPOSE 20881
EXPOSE 9090
CMD ["bash","/start.sh"]

start.sh

1
2
3
4
5
6
7
8
9
10
11
12
13
#!/bin/bash
sleep 5
nohup java -jar /opt/shopping-provider-0.0.1-SNAPSHOT.jar &
sleep 30
nohup java -jar /opt/user-provider-0.0.1-SNAPSHOT.jar &
sleep 30
nohup java -jar /opt/gpmall-shopping-0.0.1-SNAPSHOT.jar &
sleep 30
nohup java -jar /opt/gpmall-user-0.0.1-SNAPSHOT.jar &
sleep 30
while [[ true ]]; do
  sleep 1
done

创建镜像

1
docker build -t mall-xxxx:v1.1 .

编排部署Mall应用商城。

docker-compose.yml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
version: '2'
services:
  zk1.mall:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    restart: always
    expose:
    - 2181
    - 2888
    - 3888
    volumes:
    - ./zookeeper1/conf:/usr/local/zookeeper-3.4.14/conf
    - ./zookeeper1/data:/data

  zk2.mall:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    restart: always
    expose:
    - 2181
    - 2888
    - 3888
    volumes:
    - ./zookeeper2/conf:/usr/local/zookeeper-3.4.14/conf
    - ./zookeeper2/data:/data

  zk3.mall:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    restart: always
    expose:
    - 2181
    - 2888
    - 3888
    volumes:
    - ./zookeeper3/conf:/usr/local/zookeeper-3.4.14/conf
    - ./zookeeper3/data:/data

  kafka1.mall:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    restart: always
    expose:
    - 9092
    links:
    - zk1.mall
    - zk2.mall
    - zk3.mall

  redis.mall:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    expose:
    - 6379

  mysql.mall:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    expose:
    - 8066

  nginx:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    restart: always
    ports:
    - "80:80"
    links:
    - jar

  jar:
    image: 192.168.1.10/library/mall-xxxx:v1.1
    links:
    - kafka1.mal
    - mysql.mall
    - redis.mall
    - zk1.mall
    - zk2.mall
    - zk3.mall
    expose:
    - 8081
    - 8082
    - 20880
    - 20881
    - 9090

CI/CD

基于k8s构建持续集成

该公司决定采用GitLab +Jenkins来构建CICD环境，以缩短新功能开发上线周期，及时满足客户的需求，实现DevOps的部分流程，来减轻部署运维的负担，实现可视化容器生命周期管理、应用发布和版本迭代更新，请完成GitLab + Jenkins + Kubernetes的CICD环境部署（构建持续集成所需要的所有软件包在软件包Jenkins_offline.tar中）。CICD应用系统架构如下：


部署Jenkins服务

具体要求如下：

（1）容器名称：jenkins；

（2）端口映射：8080:8080；

（3）使用root身份生成容器；

（4）离线安装Jenkins插件；

（5）设置Jenkins用户：chinaskill；密码：000000；

（6）在授权策略中配置“任何用户可以做任何事(没有任何限制)”。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[root@master ~]# vim docker-compose.yml
version: "3"
services:
  jenkins:
    container_name: jenkins
    image: jenkins/jenkins
    ports:
    - "8080:8080"
    volumes:
    - "/home/jenkins_home:/var/jenkins_home"   ###如果jenkins起不来就把这行注释
    - "/usr/bin/docker:/usr/bin/docker"       ###docker命令
    - "/usr/bin/kubectl:/usr/local/bin/kubectl"   ###kubectl命令
    - "/var/run/docker.sock:/var/run/docker.sock"  ###docker锁文件
    - "/root/.kube:/root/.kube"

###通过docker-compose up -d启动Jenkins

离线安装插件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
###找到插件包
[root@master CICD]# ls
apache-maven-3.6.3-bin.tar.gz gitlab jenkins.tar
repository ChinaskillProject jenkins plugins ###插件包

###copy到Jenkins家目录下
[root@master CICD]# docker cp plugins/ 23e29963b96d:/var/jenkins_home/

###重启Jenkins
[root@master jenkins]# docker stop 6070eb42546f
6070eb42546f
[root@master jenkins]# docker start 6070eb42546f
6070eb42546f
###deployment
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins
spec:
  replicas: 1
  selector:
    matchLabels:
      app: jenkins
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      nodeSelector:
        kubernetes.io/hostname: k8s-master-node1
      volumes:
      - name: docker-sock
        hostPath:
          path: /var/run/docker.sock
          type: Socket
      - name: kube
        hostPath:
          path: /root/.kube
          type: Directory
      - name: kubectl
        hostPath:
          path: /usr/bin/kubectl
          type: File
      - name: docker
        hostPath:
          path: /usr/bin/docker
          type: File
      - name: m2
        hostPath:
          path: /root/CICD/repository
          type: Directory
      - name: plugins
        hostPath:
          path: /root/CICD/plugins
          type: Directory
      containers:
      - name: jenkins
        image: jenkins/jenkins:latest
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080
        volumeMounts:
        - name: docker-sock
          mountPath: /var/run/docker.sock
        - name: kube
          mountPath: /var/jenkins_home/kube
        - name: kubectl
          mountPath: /usr/bin/kubectl
        - name: docker
          mountPath: /usr/bin/docker
        - name: m2
          mountPath: /var/jenkins_home/.m2/repository
        - name: plugins
          mountPath: /var/jenkins_home/plugins

---
apiVersion: v1
kind: Service
metadata:
  name: jenkins
spec:
  selector:
    app: jenkins
  ports:
  - name: 8080-30880
    port: 8080
    protocol: TCP
    targetPort: 8080
    nodePort: 30880
  type: NodePort

浏览器访问IP:8080


1
2
3
4
5
6
 ###进入容器
[root@master jenkins]# docker exec -it 6070eb42546f /bin/bash

###查看密码
jenkins@6070eb42546f:/$ cat /var/jenkins_home/secrets/initialAdminPassword
9b07aba3086e4b7c811b2881018c5e88

配置安全策略

系统配置——->全局安全配置——->策略授权



安装Gitlab环境

在master节点上使用镜像gitlab/gitlab-ce:12.9.2-ce.0部署Gitlab服务，具体要求如下：

（1）容器名称：mygitlab；

（2）端口映射：1022:22、81:80、443:443；

（3）容器重启策略：always；

（4）设置root用户及密码；

（5）使用root用户登录Gitlab，密码：00000000；

（6）新建项目ChinaskillProject，将/opt/ChinaskillProject中的代码上传到ChinaskillProject项目中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
[root@master ~]# vim docker-compose.yml
version: "3"
services:
  gitlab:
    container_name: gitlab
    image: gitlab/gitlab-ce:12.9.2-ce.0
    ports:
    - "1022:22"
    - "80:80"
    - "443:443"
    restart: always
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gitlab
spec:
  replicas: 1
  selector:
    matchLabels:
      app: gitlab
  template:
    metadata:
      labels:
        app: gitlab
    spec:
      nodeSelector:
        kubernetes.io/hostname: k8s-master-node1
      containers:
      - name: gitlab
        image: gitlab/gitlab-ce:latest
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        env:
        - name: GITLAB_ROOT_PASSWORD
          value: admin123
---
apiVersion: v1
kind: Service
metadata:
  name: gitlab
spec:
  selector:
    app: gitlab
  ports:
  - name: 80-80
    port: 80
    protocol: TCP
    targetPort: 80
    nodePort: 30888
  type: NodePort

浏览器访问IP:80

创建项目


上传项目


1
2
3
4
5
6
[root@master gitlab]# yum install git -y
[root@master gitlab]# git init
[root@master gitlab]# git add .
[root@master gitlab]# git remote add origin http://IP:30880/root/chinaskillproject.git
[root@master gitlab]# git commit -m "gpmall"
[root@master gitlab]# git push -u origin master

配置Jenkins连接Gitlab

配置Jenkins连接Gitlab，具体要求如下：

（1）设置Outbound requests；

（2）生成“Access Tokens”并命名为jenkins；

（3）设置Jenkins取消对’/project’ end-point进行身份验证；

（4）测试Jenkins与Gitlab的连通性。





jenkins

系统管理-系统配置




配置Jenkins连接maven

配置Jenkins连接maven，具体要求如下：

（1）采用docker in docker的方式在Jenkins内安装maven；

（2）在Jenkins中配置maven信息。

配置docker in docker

1
2
3
4
5
6
7
8
9
10
###docker命令和锁文件已经挂载到容器内，只需修改权限
[root@master CICD]# ll /var/run/docker.sock
srw-rw---- 1 root docker 0 Feb 26 08:40 /var/run/docker.sock
[root@master CICD]# chmod 666 /var/run/docker.sock
[root@master CICD]# ll /var/run/docker.sock
srw-rw-rw- 1 root docker 0 Feb 26 08:40 /var/run/docker.sock

###在docker容器中可以使用docker命令就算配置成功
[root@master CICD]# docker exec -it 23e29963b96d /bin/bash
bash-4.4$ docker images

在jenkins中安装maven

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
###Jenkins容器中没有tar命令，需要在本地解压，copy到容器中
[root@master CICD]# tar xvf jdk-8u141-linux-x64.tar.gz -C /usr/local/  ###java环境
[root@master CICD]# tar xvf apache-maven-3.8.5.tar.gz -C /usr/local/

###配置本地maven仓库地址及阿里云镜像加速：  ###没有网络可不配
[root@master ~]# vim /usr/local/apache-maven-3.8.5/conf/settings.xml
<!-- 本地仓库地址 -->
<localRepository>/opt/localrepo</localRepository>
<!-- 阿里云maven仓库镜像地址，加速jar包下载速度 -->
<mirror>
    <id>alimaven</id>
    <mirrorOf>central</mirrorOf>
    <name>aliyun maven</name>
    <url>https://maven.aliyun.com/repository/central</url>
</mirror>
<mirror>
    <id>aliyun-maven</id>
    <mirrorOf>*</mirrorOf>
    <name>aliyun maven</name>
    <url>http://maven.aliyun.com/nexus/content/groups/public</url>
</mirror>


[root@master CICD]# docker cp /usr/local/maven/ 23e29963b96d:/usr/local/
[root@master CICD]# docker cp /usr/local/jdk1.8.0_121/ 23e29963b96d:/usr/local/

###在本地编写环境变量copy至容器
[root@master CICD]# vim /etc/profile
###末尾添加
export JAVA_HOME=/usr/local/jdk1.8.0_121/
export PATH=$PATH:/usr/local/apache-maven-3.8.5/bin:$JAVA_HOME/bin

###进入容器启用变量
[root@master CICD]# docker cp /etc/profile 23e29963b96d:/etc/
bash-4.4$ source /etc/profile

bash-4.4$ echo $JAVA_HOME
/usr/local/jdk1.8.0_121/

bash-4.4$ echo $MAVEN_HOME
/usr/local/maven

bash-4.4$ mvn -v
Apache Maven 3.6.3 (cecedd343002696d0abb50b32b541b8a6ba2883f)
Maven home: /usr/local/maven
Java version: 1.8.0_121, vendor: Oracle Corporation, runtime:
/usr/local/jdk1.8.0_121/jre
Default locale: en_US, platform encoding: ANSI_X3.4-1968
OS name: "linux", version: "3.10.0-862.el7.x86_64", arch: "amd64", family: "unix"

在Jenkins中配置maven信息

系统配置——->全局工具配置——->配置Java–配置maven——->保存



配置CI/CD

配置CI/CD，具体要求如下：

（1）新建一个流水线模块ChinaskillProject；

（2）编写流水线脚本，构建ChinaskillProject项目中的gateway和config服务，将构建后的镜像自动上传到Harbor仓库的chinaskillproject项目，并自动发布gateway和config服务到Kubernetes集群的springcloud命名空间下；

（3）配置Webhook；

（4）在Harbor中新建公开项目chinaskillproject。






流水线

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
node{
stage('git clone'){
git credentialsId: '805c5026-5817-40aa-9d29-fef875e744da', url: 'http://192.168.0.10:81/root/gpmall.git'
}
stage('image build'){
sh'''
docker build -t 192.168.0.10/gpmall/chinaskill-mariadb:$BUILD_ID -f mariadb/Dockerfile mariadb
docker build -t 192.168.0.10/gpmall/chinaskill-redis:$BUILD_ID -f redis/Dockerfile redis
docker build -t 192.168.0.10/gpmall/chinaskill-kafka:$BUILD_ID -f kafka/Dockerfile kafka
docker build -t 192.168.0.10/gpmall/chinaskill-zookeeper:$BUILD_ID -f zookeeper/Dockerfile zookeeper
docker build -t 192.168.0.10/gpmall/chinaskill-nginx:$BUILD_ID -f nginx/Dockerfile nginx'''
}
stage('upload image'){
sh'''
docker login -u=admin -p=Harbor12345 192.168.0.10
docker push 192.168.0.10/gpmall/chinaskill-mariadb:$BUILD_ID
docker push 192.168.0.10/gpmall/chinaskill-redis:$BUILD_ID
docker push 192.168.0.10/gpmall/chinaskill-kafka:$BUILD_ID
docker push 192.168.0.10/gpmall/chinaskill-zookeeper:$BUILD_ID
docker push 192.168.0.10/gpmall/chinaskill-nginx:$BUILD_ID'''
}
stage('deploy project'){
sh'''
sed -i "s/chinaskill-mariadb:v1.1/192.168.0.10\\/gpmall\\/chinaskill-mariadb:$BUILD_ID/g" gpmall.yaml
sed -i "s/chinaskill-redis:v1.1/192.168.0.10\\/gpmall\\/chinaskill-redis:$BUILD_ID/g" gpmall.yaml
sed -i "s/chinaskill-kafka:v1.1/192.168.0.10\\/gpmall\\/chinaskill-kafka:$BUILD_ID/g" gpmall.yaml
sed -i "s/chinaskill-zookeeper:v1.1/192.168.0.10\\/gpmall\\/chinaskill-zookeeper:$BUILD_ID/g" gpmall.yaml
sed -i "s/chinaskill-nginx:v1.1/192.168.0.10\\/gpmall\\/chinaskill-nginx:$BUILD_ID/g" gpmall.yaml
kubectl apply -f gpmall.yaml'''
}
}

配置harbor


触发CI/CD

将ChinaskillProject项目中的代码上传到Gitlab中触发构建
